Le Revolver modèle 1873 utilise une cartouche à poudre noire de calibre 11mm, la 11mm73.
Pour aller avec le revolver modèle 1873, la France développe une cartouche spécifique: la 11mm73.
Cette cartouche à poudre noire étant plutôt anémique, elle sera donc améliorée en 1890, en augmentant la charge de poudre et en réduisant le poid de la balle.
La portée pratique de la munition des revolvers modèles 1873 et 1874 est de 25 mètres, mais le tir se fait aussi jusqu'à 50 mètres, sans perte notable de précision.
Au niveau de la troupe, la puissance de cette munition pour le révolver réglementaire est régulièrement décriée.
Caractéristiques de la cartouche 11mm73 (modèle 1873 et modèle 1873-1890):
- calibre: 11mm
- munition: 11 X 17 R
- longueur initiale de l’étui: 17,15mm
- longueur totale de la cartouche: 28,9mm
- vitesse initiale: 130 m/s (cartouche mle 1873) / 190m/s (cartouche mle 1873-90)
- dose de poudre: 0,65 grammes (cartouche mle 1873) / 0,80 grammes (cartouche mle 1873-90) (poudre noire)
- poids de la balle plomb: 11,7 grammes (cartouche mle 1873) / 10,6 grammes (cartouche mle 1873-90)
- énergie initiale: 10 kgm (cartouche mle 1873) / 20 kgm (cartouche mle 1873-90)
- Balle sertie sur l'étui, car le projectile possède un diamètre identique au corps de la douille.
Crédit photos: Manuel du Gradé d'infanterie de 1925
Vous trouverez dans cet article consacré aux différentes cartouches pour les revolvers modèles 1873 et 1874:
- La cartouche modèle 1873
- Pénétration de la balle de revolver modèle 1873
- La cartouche modèle 1873 - 1890
- Les paquets réglementaires de cartouches 11mm 1873
- Confection réglementaire des cartouches de revolver modèle 1873
- Les autres cartouches 11mm73
- Les différentes cartouches en service dans l'armée française
- Boîtes de cartouches 11mm 1873, fabrication du commerce
- La cartouche de 12mm marine pour les revolvers modèles 1873 de marine
- La cartouche de 8mm non réglementaire, pour le revolver modèle 1887
- Rechargement cartouches 11mm73
Article consacré au rechargement moderne de la cartouche de 11m73:
La cartouche modèle 1873
Selon le Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913 (à consulter ici), la première cartouche calibre 11mm est décrite ainsi:
La cartouche à balle modèle 1873 pour revolver modèle 1873 et 1874, du calibre de 11 millimètres, à été fabriquée jusqu'en 1891; elle comprend:
L'étui en laiton embouti d'une seule pièce;
Le système d'amorçage formé d'une capsule à double enveloppe placée à forcement dans une alvéole porte-capsule, maintenu lui-même dans l'étui par un tampon en papier comprimé.
Une enclume en laiton rougi (pièce en forme de fer de lance) est interposé entre la composition fulminante et le fonc de l'alvéole.
La balle en plomb pur pèse 11 gr. 6.
La charge est de 65 centigrammes de poudre superfine.
Le poids de la cartouche est de 16 grammes.
L'étui ne porte aucune marque.
extrait du Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913
Cette cartouche développe une puissance de 130 mètres par secondes, ce qui est relativement peu.
L'énergie initiale est de 10kgm.
crédit photo: militariacollec.free.fr
Ces cartouches ne portent pas de marquages au culot.
On en trouve parfois avec le marquage suivant: GG entrecoisés GUERRE MOD 73. Ce sont des cartouches de fabrication civile, par la société Gévelot et Gaupillat.
Crédit photo: Forum TirCollection

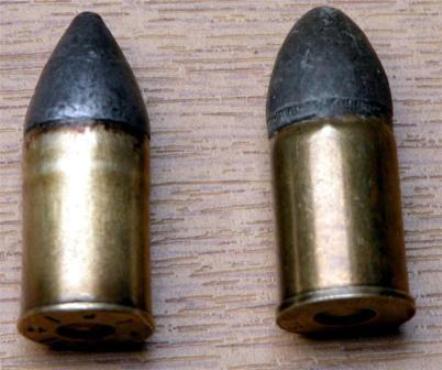

Crédit photos: LittleGun
Dimensions des cartouches 11mm modèle 1873
Selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (consultable ici, voici les dimensions et poids de la cartouche de revolver modèle 1873:
Pénétration de la balle de revolver modèle 1873
Toujours selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (voir dans la bibliographie), et qui reprend les études de la commission de Vincennes, on y détail les performances de cette première cartouche pour le revolver modèle 1873:
La cartouche modèle 1873 - 1890
En 1890, il est décidé d'améliorer cette cartouche jugée trop peu puissante par rapport à ce qu'on trouve sur le marché dans des calibres proches. La charge de poudre est donc portée à 0,80 grammes, et l'ogive perd du poid, mais deviens plus pointue. Elle passe de 11,7 grammes à 10,6 grammes. La douille est toujours en laiton, mais étiré cette fois çi, et l'amorce est de type Berdan.
La puissance passe ainsi à 190 mètres par secondes, pour une énergie initiale de 20 kgm.
Selon le Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913 (à consulter ici), la deuxième cartouche calibre 11mm est décrite ainsi:
La cartouche à balle modèle 1873-90 est seule fabriquée pour les revolvers du calibre 11 millimètres depuis le 1er Janvier 1891.
Elle comprend:
L'étui en laiton embouti d'une seule pièce, verni intérieurement;
L'amorce, formée d'un alvéole en laiton écroui contenant une charge de 21 milligrammes de composition fulminante chloratée. elle ne comporte aps de couvre-amorce;
La charge de 0 gr. 80 de poudre noire superfine pour artifices:
extrait du Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913
Un disque en mousseline salpêtrée appliqué au fond de la cuvette de l'étui pour empêcher la poudre de tamiser par les évents;
Un disque en laiton verni sur ses deux faces, placé au dessus de la poudre, et prenant appui sur un épaulement ménagé à l'intérieur de l'étui. le joint formé par ce disque et la paroi de l'étui est recouvert de vernis dans le but d'assurer l'étanchéité de la cartouche du côté de la balle;
La balle, en plomb durci à 2.5 p. 100 d'antimoine, pesant 11 grammes.
extrait du Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913
Crédit photo: militariacollec.free.fr
Sur le culot, on trouve un marquage de ce type:
- ECP: Ecole Central de Pyrotechnie (de Bourges, seul fabricant de ces munitions)
- 2: le trimestre de fabrication de l'étui. On trouve donc un chiffre compris entre 1 et 4.
- 04: Année de fabrication de l'étui. Munitions fabriquées entre 1890 et 1926
- Bs: code fournisseur du métal de l'étui. On rencontre les codes Bs, S, M, P , V , D
Les codes fournisseurs du métal de l'étui correpondent aux établissements suivants:
| Code | établissement |
|---|---|
| Bs | Compagnie du Duralumin et du Cuivre à Boisthorel |
| Bs | Etablissement Baroquet et Fouquet |
| Bs | Compagnie générale d'électromécanique |
| S | Compagnie Française des métaux à Sérifontaine |
| M | S.A. des Cuivres et Alliages du Ham |
| P | |
| V | Société des tréfileries et laminoirs de Biache-St Waast |
| D |
3 établissements utilisent le même code.
Les paquets réglementaires de cartouches
Cartouches 11mm73 modèle 1873 en paquets papier
Selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (consultable ici, voici les marquages présents sur les paquets de cartouches modèle 1873 du 1er type:
(à gauche: cartouches à balles, à droite: cartouches à blanc)
Cartouches 11mm73 modèle 1873-90 en paquets papier
Les cartouches sont livrées en paquets, marqués. Le paquet est carré, et fermé par une cordelette.
Marquages: ECP2e 02 - CARTOUCHES - Mle1873.90 - LOT 2 JGS
Dimensions: 80x37x35 environ
Poids: 250 gr
Cartouches 11mm73 en boîte étanche, pour les colonies
Boîte de 6 cartouches étanches pour revolver modèle 1873, à destination des colonies. Ce type de conditionnement à été expérimenté dès 1889.
Confection des cartouches de revolver mle 1873
Selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (consultable ici, voici les outils nécéssaires à la confection de ces cartouches:
Les autres cartouches 11mm73
En plus des 2 types de cartouches à balle, on trouve aussi des cartouches à blanc (sans balles), des cartouches pour tester les masques à gaz (cartouches ampoules de de bromure de benzyle), ...
- 1 cartouche sans balle Mle 1873 (rondelle de carton)
- 1 cartouche à blanc Mle 1890-1900 (balle en carton)
- 1 cartouche à balle Mle 1873 (1er modèle réglementaire à balle)
- 1 cartouche à balle Mle 1873-90 (2nd modèle réglementaire à balle)
Les différents types de cartouches selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (voir plus haut pour le lien de consultation):
Et des emboitages différents pour ces types de cartouches.
Cartouches à blanc, pour revolver 1873
Selon le Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913:
La cartouche à blanc modèle 1890-1900 est constituée par les éléments suivants:
Un étui modèle 1873-90 amorcé;
Une charge de 1 gr. 10 de poudre forte n° 4;
Un disque en mousseline salpêtrée collé au fond de l'étui;
Un disque en papier paille pétrolé et verni interposé entre la charge et la fausse balle;
Une fausse balle en papier paille embouti
extrait du Manuel à l'usage des sous-officiers chargés des manipulations des munitions et artifices dans l'artillerie à pied, et des candidats à ces emplois : approuvé par le ministre de la guerre, le 7 mai 1913
Selon le Manuel du Gradé d'Infanterie de 1925: "étui à bourrelet en laiton, charge de 1 gr. 10 de poudre superfine pour artifices. La fausse balle, en papier paille, est cylindrosphérique".
Crédit photos: Manuel du Gradé d'infanterie de 1925
Selon l'aide-mémoire à l'usage des officiers d'artillerie du 1er décembre 1879 (consultable ici, voici les marquages présents sur les paquets de cartouches modèle 1873 du 1er type:
(à gauche: cartouches à balles, à droite: cartouches à blanc)
Paquet de cartouches à blanc modèle 1890-1900, balle en papier mâché de 0,4g, fabriquée en 1921 par l'Ecole Centrale de Pyrotechnie à Bourges:
Et une cartouche à Blanc modèle 1890-1900 que l'on pourrait trouver dans ce paquet, fabriquée à Bourges aussi (3e trimestre 1920):
Cartouches et ampoules de bromure, pour revolver 1873
Ampoules de bromure de benzyle, pour le revolver modèle 1873:
Ces ampoules de bromures étaient utilisées avec une cartouche à blanc, pour tester les masques à gaz, et apprendre aux soldats à bien le mettre en place.
Mise en place (publication d'une note) en Janvier 1917.
Pour en savoir plus sur l'utilisation de ces cartouches, vous pouvez lire cet article (PDF). Source: tireurs.fr (n°4), Septembre 2009.
crédit photo: Forum LaGrandeGuerre
Les différentes cartouches en service dans l'armée française
Extrait du Manuel des munitions de 1932:
On retrouve sur cette page:
- La cartouche de 8X50 R Lebel, modèle 1886 D et 1886 M. Cette cartouche est utilisée dans les armes longues du système Lebel (fusil Lebel modèle 1886 et 1886/93), et les armes du système Berthier (Carabine de cavalerie modèle 1890, carabine de cuirassier modèle 1890, carabine de gendarmerie modèle 1890, mousqueton d'artillerie modèle 1892, fusil modèle 1902 de tirailleur annamite, fusil modèle 1907 colonial, fusil modèle 07-15, mousqueton modèle 1892 M-16 et modèle 1916, fusil modèle 07-15 M16 et modèle 1916).
- La cartouche de 7,5X58 MAS modèle 1924 C (en 1932, c'est d'ailleurs le modèle 1929 C (7,5X54 MAS) qui est réglementaire depuis 1929), utilisée dans le fusil mitrailleur (FM) modèle 1924.
- La cartouche 11mm Gras (11X59 R) modèle 1879/83 à méplat, utilisée dans le fusil modèle 1874 Gras.
- La cartouche de 8mm77 et 10mm15 pour les carabines Winchester de 351 et 405.
- La cartouche de 8mm92 (8X27) utilisée dans le revolver d'ordonnance modèle 1892 et dans le "92 Espagnol".
- La cartouche de 11mm73 (11X17 R) utilisée dans les revolvers modèles 1873 et 1874.
- La cartouche de 7,65mm pour les pistolets automatiques type "Ruby" et les pistolets automatiques"Star".
Boîtes de cartouches 11mm 1873, fabrication du commerce
Boîte de "25 cartouches pour revolver d'ordonnance à percussion centrale Modèle 1873". Fabrication Société Française des Munitions:
crédit photo: JL
Crédit Photo: Didier et Gilles Chatelain
Autres boîtes de 25 cartouches pour le "revolver de l'armée modèle 1873", de la Manufacture Française d'Armes et Cycles de Saint Etienne, avec Cartouches Gévelot et Gaupillat:
crédit photos: Forum TirCollection
La cartouche de 12mm marine pour les revolvers mle 1873 de marine
Les cartouches 12mm de marine furent utilisées dans les revolvers modèle 1873 de marine issus de la première commande de la marine. Ensuite, ils utiliseront la classique cartouche de 11mm.
Caractéristiques de la cartouche 12mm de marine :
- Étui laiton
- Amorçage GAUPILLAT breveté
- Longueur étui: 17,60 à 17,80 mm
- Longueur totale: 29,95 à 30,05 mm
- poids total: 18,34 grammes
- poids de la balle (plomb): 12,80 grammes
- poids de l'étui amorçé: 4,74 grammes
- Charge de poudre noire est de 0,80 g

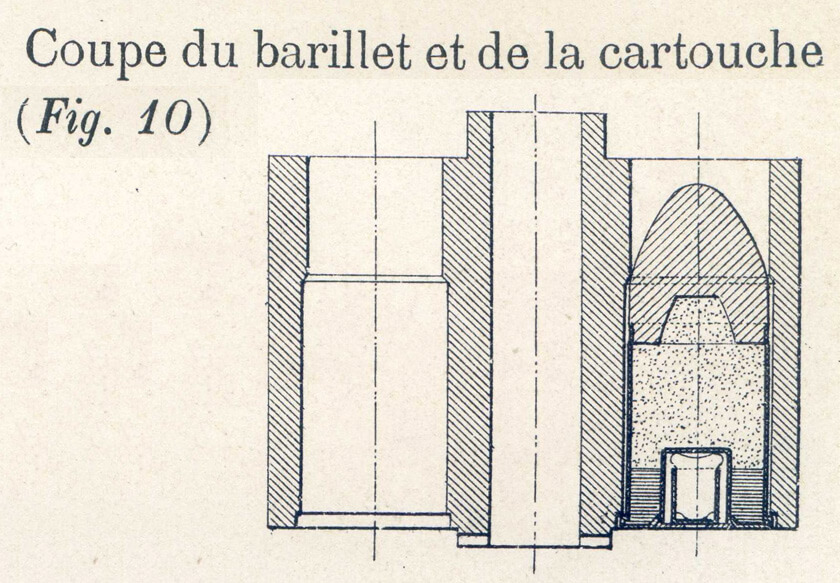

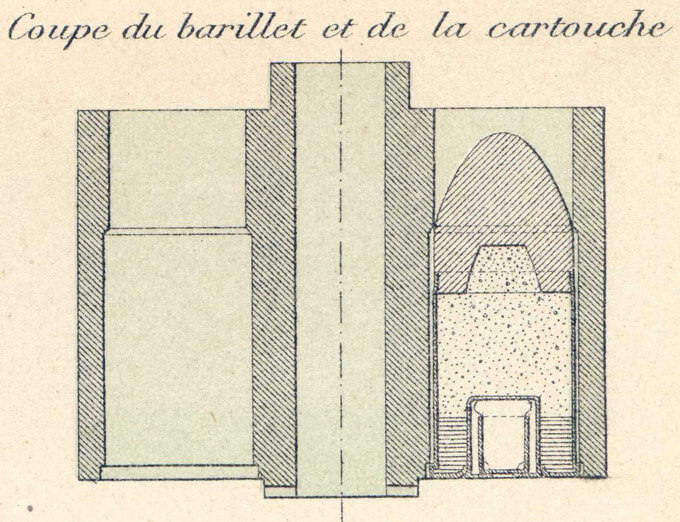

Tracé d'usine de la cartouche 12mm de marine:
Description de la cartouche, selon le Manuel de pyrotechnie à l'usage de l'artillerie de la marine (tome 2).
description de la cartouche de marine selon l'Aide Mémoire à l'usage des officiers d'artillerie, Quatrième édition. Chapitre XVIII: Armes portatives, du 1er Décembre 1879.
Cartouche 12mm de marine, fabriquée au 4e trimestre 1882, probablement par Gévelot et Gaupillat, pour la marine:
Paquet de cartouches de marine (en calibre 12mm de marine) modèle 1879 pour les revolver modèles 1873 et 1874 de marine, fabrication Gaupillat (fabrication pour la marine):
Crédit photos: JP
Boîte de cartouches en calibre 12mm de marine pour le revolver mle 1873 de marine, fabrication Gévelot et Gaupillat (fabrication du commerce):
Crédit photos: iaaforum.org
Pour en savoir plus sur le revolver utilisant la cartouche 12mm de marine, voir la page consacrée au revolvers modèles 1873 de marine.
La cartouche de 8mm non réglementaire, pour le revolver modèle 1887
Le revolver d'essai modèle 1887, issu des prototypes du modèle d'essai de 1885, voit son calibre réduit à 8mm.
Une cartouche spécifique pour ce modèle d'essai est créée par la poudrière militaire du Bouchet, début 1887.
Une deuxième cartouche sera créée par la SFM (Société Française de Munitions), pour alimenter les revolvers "civils" (modèle 1889/90).
Voir la page consacrée aux revolvers modèles 1887 (versions d'essai militaire et civils) pour le détail de cette cartouche bien spécifique de 8mm non réglementaire.
Catalogue de la SFM de 1912, présentant les cartouches de 8mm réglementaires et non réglementaires
