Les Revolvers modèles 1873 et 1874 du commerce ont été fabriqués par de nombreux armuriers civils.
Les Revolvers modèles 1873 et 1874 ont été fabriqués par de nombreuses entreprises civiles, en Europe, pour les marchés civils, pour les officiers et officiers de réserve désirant s'équiper à leurs frais, comme cela se faisait souvent à l'époque. On appel ces armes "revolvers du commerce".
Ils ont été en vente sur le catalogue de Manufrance (entre autre), pendant de nombreuses années.
Dans les versions du commerce, on trouve de tout: des revolvers proches des modèles 1873 et 1874, et parfois un mélange des deux. Les côtes sont souvent légèrement différentes d'un modèle à l'autre et des versions militaires.
Nous verrons d'ailleurs, dans cet article, que les pièces ne sont pas échangeables d'un modèle à l'autre.
Crédit photo: Obaneck, forum TCAR. Comparaison entre un revolver modèle 1873 (haut), un modèle 1874 (bas) et un modèle 1873 du commerce de St Etienne (au milieu).
Ces revolvers mles 1873 / 1874 civils sont souvent construits à Saint Etienne (manufacture d'armes civiles) ou en belgique. Ils peuvent porter des signatures de grand armuriers (Chamelot Delvigne, Lefaucheux, Galand, Pirlot Frères, Lepage, ...) ou simplement le marquage de la manufacture qui l'a fabriqué (St Etienne, Manufrance, poinçons d'épreuves belges ELG, ...).
Vous trouverez dans cet article sur les revolvers modèle 1873 et 1874 du commerce:
- Les revolvers modèles 1873 et 1874 du commerce fabriqués à Saint Etienne
- Différents revolvers modèle 1873 et 1874, de fabrication civile de la Manufacture d'Armes et Cycles de Saint Etienne
- Courrier de 1886 autorisant les entrepreneurs de la MAS et de la MAC à fabriquer des revolvers modèles 1873 civils
- Revolver modèle 1873 du commerce, fabriqué à Saint Etienne
- Revolvers modèle 1874 du commerce, fabriqué à Saint Etienne
- Revolver modèle 1874 du commerce jaspé, fabriqué à Saint Etienne
- Revolver modèle 1874 du commerce fabrication St Etienne, marqué du Protectorat du Tonkin
- Revolver modèle 1874 du commerce (Manufacture d'Armes et Cycles de Saint Etienne), en 12mm de marine, ayant appartenu à la Compagnie Nantaise de Navigation à Vapeur
- Revolvers modèle 1874, du commerce (Manufacture d'Armes et Cycles de Saint Etienne), prix de tir
- Revolver modèle 1874 fabrication Saint Etienne en calibre 380
- Comparaison d'un modèle 1873 du commerce (St Etienne) par rapport aux modèles 1873 et 1874 (MAS)
- Les poinçons de la Manufacture Française d'Armes de Saint Etienne
- Les fabrications pour le marché civil des entrepreneurs de la MAS (Sutterlin et Lippman, puis Henry)
- Revolver modèle 1874 civil, fait par Galand
- Revolver modèle 1873 civil perfectionné, fait par Lefaucheux
- Revolver modèle 1873 du commerce, marqué CL (Crédit Lyonnais) sur le canon
- Revolver modèle 1874 du commerce, Teufel à Oran, gravé
- Les revolvers modèles 1873 et 1874 du commerce fabriqués en Belgique
- Revolver mle 1874 du commerce, fabriqué en Belgique, par Chamelot & Delvigne, ayant appartenu au Docteur Le Clerc
- Revolver mle 1874 du commerce, fabriqué en Belgique, par Chamelot & Delvigne, avec pédale de portière
- Revolver mle 1874 du commerce, fabriqué en Belgique, par Chamelot & Delvigne
- Revolver mle 1874 du commerce de luxe, fabriqué en Belgique, par Chamelot & Delvigne, marqué Lefaucheux et Henry Rieger
- Revolver modèle 1874 du commerce, fabrication Belge, en calibre 320
Les revolvers modèles 1873 et 1874 du commerce fabriqués à Saint Etienne
Beaucoup de ces revolvers du commerce furent fabriqués à Saint Etienne, par des armuriers renommés, mais aussi par les grandes manufactures locales, comme la Manufacture d'Armes et Cycles de Saint Etienne.
Revolvers modèle 1873 et 1874, de fabrication civile de la Manufacture d'Armes et Cycles de Saint Etienne
Courrier de 1886, autorisant les entrepreneurs de la MAS et de la MAC à fabriquer des revolvers modèles 1873 civils:
20 février 1886, colonel Gras à directeur MAS :
Par DM du 17 février, le ministre autorise les entrepreneurs de la MAS et de la MAC à exécuter pour le commerce les commandes ci-après :
10 000 culasses Mle 74 et 400 revolvers Mle 73
40 000 à 100 000 fusils Mle 74 pour la maison Cail ou Tail (MAC).
Environ 10 000 fusils Mle 74 pour Liège (MAS)
Source de l'échange: Stéphane Rivoire.
Dans les fabrications du commerce, on trouve souvent des revolvers plus proches du modèle 1874, car il était bien plus prestigieux de posséder la version des officiers du revolver d'ordonnance en service, plutôt que la version destinée à la troupe (le modèle 1873).
Toutefois des revolvers modèles 1873 ont été fabriqués par les industries civiles. Ils sont donc plus rares, la cible étant plus souvent des soldats ou des sous-officiers, ou des clients n'étant pas militaires.
Exemple de revolver modèle 1873 du commerce, fabriqué à Saint Etienne:
Crédit photo: Lucien Paris. Revolver modèle 1873, modèle d'officier de fabrication privée par Saint-Étienne; finition bleuie; identique aux réglementaires, calibre 11 mm, sans marquage ni poinçon de contrôle, le canon est poinçonné sur le côté droit en petits caractères: "ST-ÉTIENNE" avec son poinçon; plaquettes de crosse en ébène quadrillées. Époque vers 1880/1900.
Toutefois, la version civile la plus courantamment rencontrée de ces revolvers est bien celle se rapprochant des modèles 1874.
Fabriqué par la Manufacture d'Armes et de Cycles de Saint Etienne, ces armes sont de très bonnes qualité, et ne possèdent pas les marquages de la version militaire du revolver modèle 1874 de la MAS. Le mécanisme reste le même, mais souvent dans des côtes légèrement différente.
Revolver modèle 1874 du commerce fabriqué à la Manufacture d'Armes et Cycles de Saint Etienne:
Marquage de la Manufacture d'Armes et Cycles de Saint Etienne sur le canon:
Crédit photos: NB
Un autre revolver modèle 1874 de la Manufacture d'Armes et Cycles de Saint Etienne:
Crédit photos: NB
Enfin, encore un autre revolver modèle 1874 de la Manufacture d'Armes et Cycles de Saint Etienne, en version plus luxieuse, puisqu'on retrouve des décors gravés sur certaines pièces extérieures de l'arme:
- les vis extérieures
- la portière
Crédit photos: NB
Revolver modèle 1874 du commerce (calibre 11 mm modèle 1873) avec le poinçon du Banc d'épreuve civil de Saint-Etienne sur le barillet et sur la carcasse. La carcasse est jaspée, les parties métalliques sont bronzées et vernies, ouverture de la plaque de recouvrement par clé. Numéro d assemblage : 1, et initiales F.S3 sur la face avant du barillet, plaquettes finement quadrillées vraisemblablement en bois fruitier et légèrement patinées.
Revolver modèle 1874 du commerce fabrication St Etienne, marqué du "Protectorat du Tonkin"
Revolver modèle 1874, fabriqué à Saint Etienne, et marqué "Protectorat du Tonkin, résidence Générale". Plaquettes en ébène quadrillé, calibre 11mm. Bronzage et jaune refait récemment.
Ce revolver de fabrication civile à très probablement été acheté pour servir d'arme de service dans la Résidence Générale du Protectorat du Tonkin, établie par le traité de Hué, signé en 1884, jusqu'en 1887.
Revolver modèle 1874 de fabrication civile de la Manufacture d'Armes et Cycles de Saint Etienne, en 12mm de marine, ayant appartenu à la Compagnie Nantaise de Navigation à Vapeur.
Revolver chambré pour la cartouche de Marine 12mm (marquage C. 12 m/m 1870 Marine sur le canon). On voit bien le retreint dans les chambres du barillet.
On retrouve, sur le flanc droit de la carcasse, en lettres anglaises, ainsi que sur le barillet et la tête des axes de mécanisme (en lettre capitale) les initiales de la Compagnie Nantaise de Navigation à Vapeur: CNN.
Sur la poignée, côté droit, au dessus de l'échancrure d'allègement de la carcasse, on retrouve la mention : "CIE.NANTAISE DE NAVIGATION".
On retrouve les palmes et la mention "St Etienne" dans une des rainures du barillet et sur le canon, attestant de sa fabrication à Saint Etienne.
Il possède le numéro 27 sur les pièces principales.
Le bronzage est atténué par endroit, et on retrouve des pièces jaunies.
Crédit photos: Forum TCAR
Revolvers modèle 1874, de fabrication civile de la Manufacture d'Armes et Cycles de Saint Etienne, prix de tir
Revolver modèle 1874 fabriqué à la Manufacture d'Armes et de Cycles de Saint Etienne, celui possède la particularité d'avoir une plaque "prix de tir" sur la plaquette gauche.
Crédit photo: forum TCAR
Revolver modèle 1874 fabrication Saint Etienne en calibre 380
Revolver modèle 1874 en calibre 380, de fabrication civile, à Saint Etienne (poinçons de la manufacture d'armes civile de Saint Etienne). La carcasse est jaspée et il possède une pédale d'ouverture pour la plaque de recouvrement en lieu et place de la vis des modèles 1874 réglementaires. On constate aussi qu'il est plus petit qu'un modèle 1874, en raison de son calibre.
Comparaison avec un revolver modèle 1874 réglementaire de la MAS:
Crédit photos: JL
Comparaison d'un modèle 1873 du commerce (St Etienne) par rapport aux modèles 1873 et 1874 (MAS)
Nous avons ici l'opportunité de comparer 3 revolvers:
Crédit photos: Obaneck, forum TCAR.
- Revolver modèle 1873 réglementaire, de la MAS
- Revolver du commerce, du type 1873, fabriqué à Saint Etienne
- Revolver modèle 1874 réglementaire, de la MAS

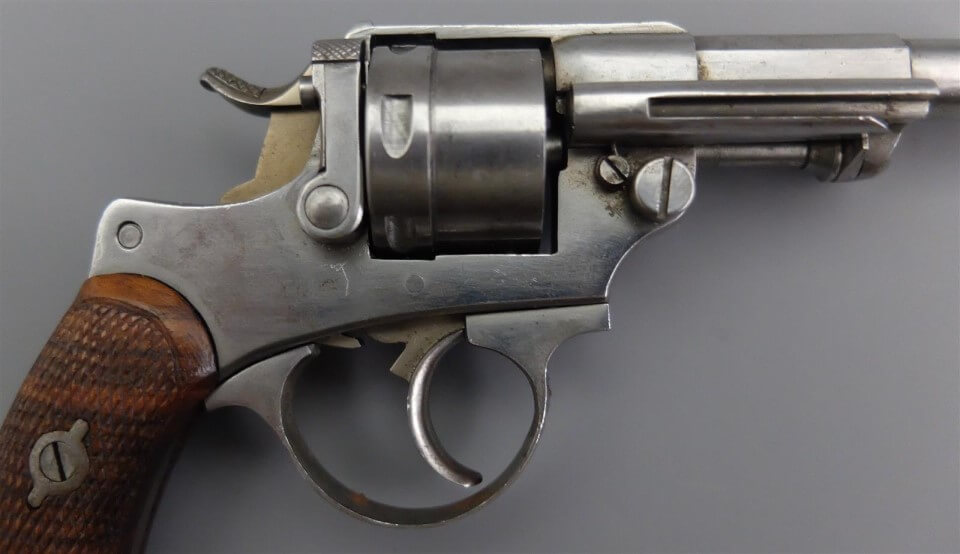

Présentation du revolver modèle 1873 du commerce, de cette étude comparative
Tout d'abord, quelques mots sur ce modèle du commerce:
Nous sommes en présence d'un revolver de fabrication civile, qui conserve des restes de bronzage sur l'ensemble de la carcasse et le barillet, et qui présente une très bonne qualité de fabrication.
Au niveau des marquages, les poinçons de Saint Etienne sont biens présents sur le canon et le barillet. On trouve la mention "Mle 1873" sur le dessus du canon, et un marquage "St Etienne" sur un des pans du canon. L'arme présente, de plus, un numéro de série (ou d'atelier) "13" sur la carcasse, la plaque de recouvrement et le barillet, ainsi qu'un marquage supplémentaire "14" sur le barillet.
Ce revolver du commerce, par l'aspect de sa carcasse, semble plus proche du modèle 1874: poignée évidée, cage courte, mais le barillet plein et son drageoir sont semblables au modèle 1873. Le poussoir, le canon et le guidon sont aussi du modèle 1873.
Aucune des pièces de ce revolver n'est interchangeable avec les modèles 1873 et 1874 de la MAS.
Données chiffrées comparatives de ces 3 revolvers
Données relevées sur les 3 armes de l'étude, dans cet ordre:
- Revolver du commerce, du type 1873, fabriqué à Saint Etienne
- Revolver modèle 1873 réglementaire, de la MAS
- Revolver modèle 1874 réglementaire, de la MAS
Les unités sont le gramme et le millimètre. Les mesures en millimètres ont été faites avec un pied à coulisse à cadran micrométrique.
| Elément mesuré | Revolver du commerce | Revolver modèle 1873 | Revolver modèle 1874 | Remarque |
|---|---|---|---|---|
| Poids de la carcasse | 577 g | 663 g | 573 g | |
| Poids de la plaque de recouvrement | 53 g | 67 g | 62 g | |
| Poids du barillet | 226 g | 224 g | 170 g | |
| Poids total | 1043 g | 1171 g | 1004 g | |
| Largeur rempart arrière de la carcasse | 24 mm | 26,60 mm | 26,40 mm | |
| Longueur barillet hors-tout | 40,25 mm | 40,75 mm | 38,30 mm | Les diamètres sont identiques |
| Longueur de cage du barillet | 35,73 mm | 36,73 mm | 34,35 mm | |
| Longueur du carénage de la tige d’éjection | 65,30 mm | 67,80 mm | 64,75 mm | |
| Diamètre maximum de la tête d’axe de barillet | 14,50 mm | 17,80 mm | 17,80 mm | |
| Diamètre du canon à la bouche | 16,37 mm | 16,60 mm | 15,95 mm | |
| Longueur du haut de la carcasse | 69,30 mm | 71,50 mm | 65,75 mm | |
| Longueur du canon | 114,75 mm | 114,85 mm | 111,75 mm | |
| Épaisseur de la carcasse au-dessus de la vis de démontage | 18,80 mm | 19,15 mm | 18,05 mm | |
| Épaisseur du canon (partie octogonale) devant la carcasse | 18,65 mm | 17,65 mm | 17,65 mm | |
| Hauteur de la poignée (du dessus de la vis au bouton d’anneau inclus) | 112,25 mm | 114,30 mm | 111,10 mm | Les différences sont dues à la hauteur de la calotte de poignée |
| Diamètre axe de barillet | 6,85 mm | 7,05 mm | 6,92 mm | |
| Longueur axe de barillet | 101,77 mm | 104,59 mm | 99,30 mm | hors picot de verrouillage de l’éjecteur |
Photos comparatives de ces 3 revolvers
Afin de compléter l'étude, voici les photos comparatives de ces 3 revolvers.
Crédit photos: Obaneck, forum TCAR.
Je tiens à remercie le membre Obaneck, du forum TCAR, qui a effectué les relevés du tableau çi dessus, ainsi que les photos comparatives de ses 3 revolvers, et qui m'a gentiment permis de reprendre l'ensemble de son travail pour illustrer cet article.
Les poinçons de la Manufacture Française d'Armes de Saint Etienne
La manufacture d'arme civile porte différentes raisons sociales:
- "Manufacture Française d'Armes et de Tir" ??? - 10/11/1887
- "Manufacture Française d'armes de Saint Etienne": 10/11/1887 - 1901
- "Manufacture Française d'armes et cycles de Saint-Etienne": 1901 - 1911
- "Manufrance": 1911 - 1985
Différents poinçons ont été utilisés par la Manufacture:
- Poinçon utilisé de 1869 à 1879
- Poinçon utilisé d'Avril 1879 à Août 1885:
- Poinçon utilisé de 1886 à Juillet 1897 (pour moi, seulement sur les fusils, pas les revolvers):
- Poinçon utilisé de Juillet 1897 à 1923:
- Poinçon apposé sur les revolvers entre 1890 et 1920:
Autres poinçons:

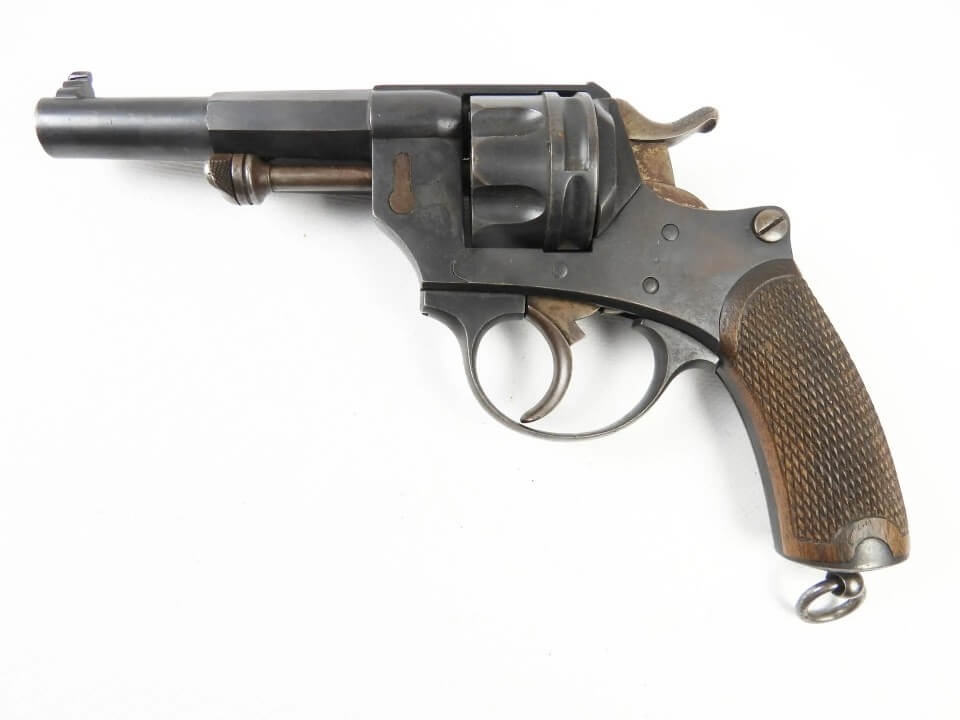

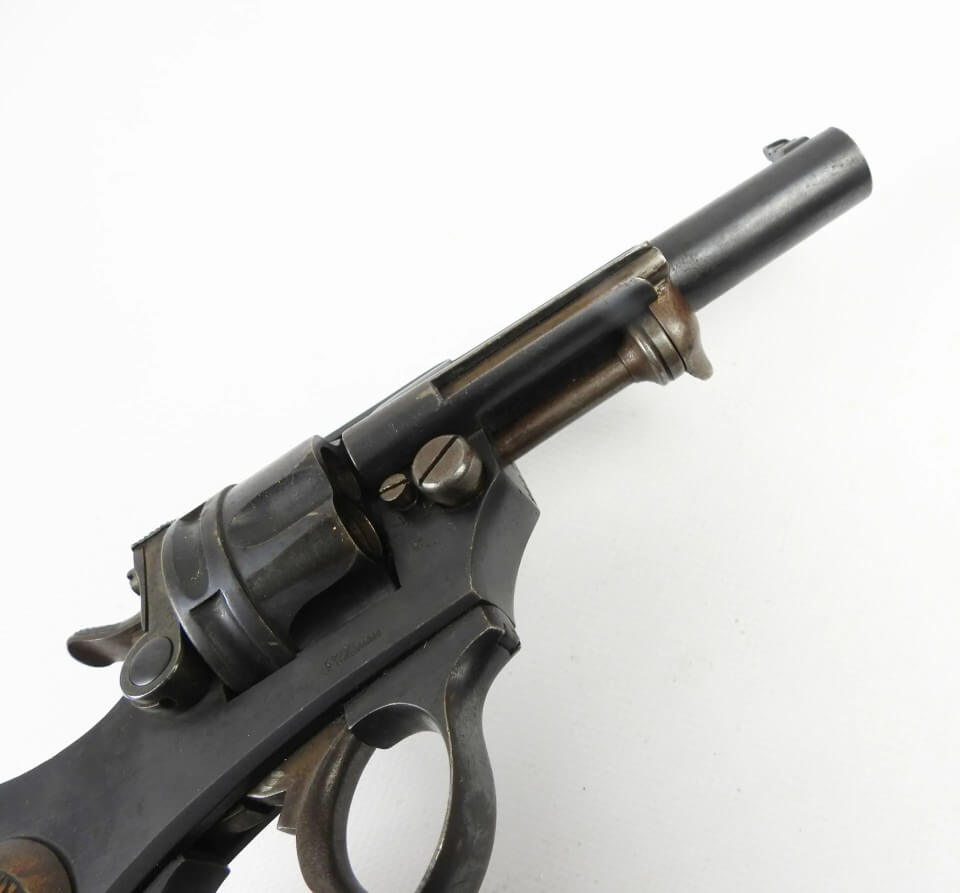

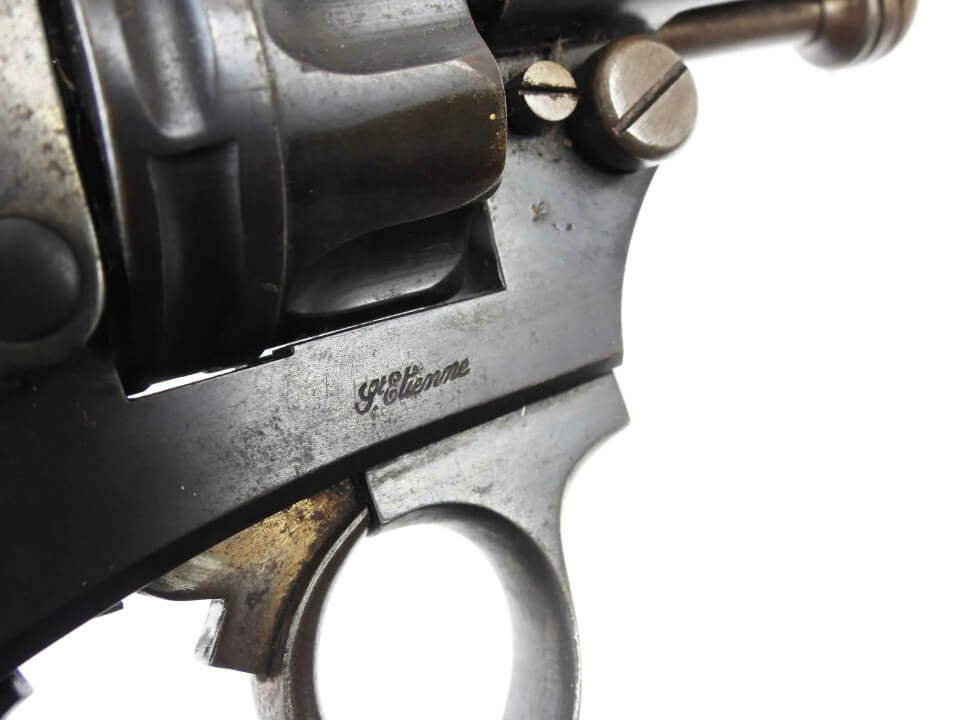

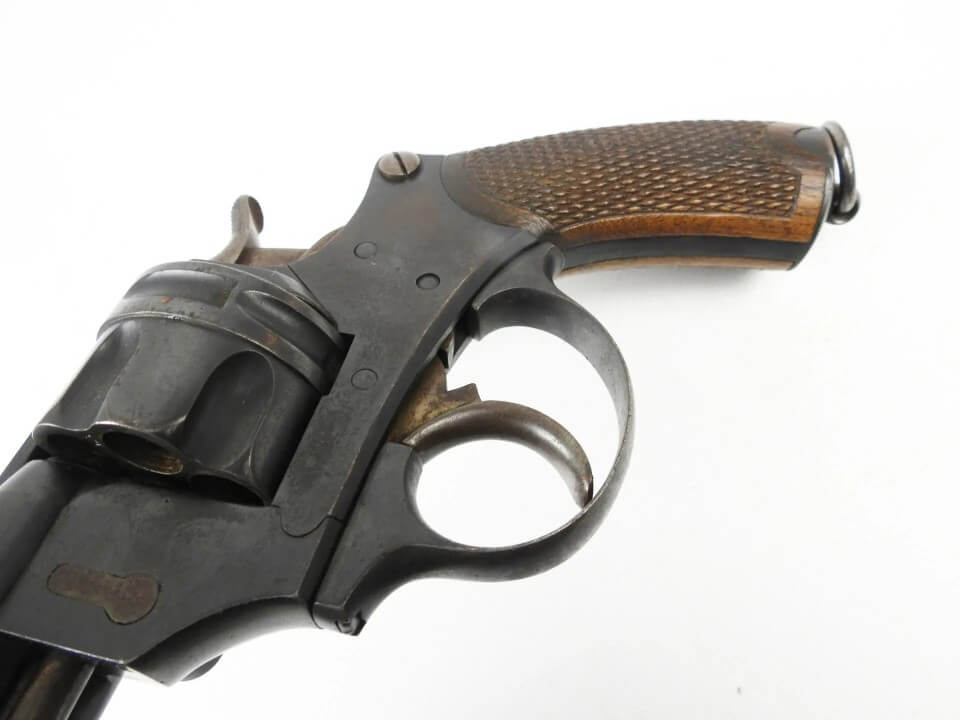

- Poinçon Lamure et Gidrol (1894 - 1918):
Les fabrications pour le marché civil des entrepreneurs de la MAS (Sutterlin et Lippman, puis Henry)
En cours de rédaction
Revolver modèle 1874 du commerce, fabriqué par Henry, Prix de tir
Revolver modèle 1874, fabriqué par l'entrepreneur de la MAS Henry, pour le marché civil. Au niveau des marquages, le revolver est similaire aux revolvers modèle 1873 du marché Suédois, à l'exception de la couronne poinçonnée à l'avant de la cage du barillet.
On retrouve donc le marquage "Mre de St Etienne" sur une seule ligne, le poinçon " H dans un cercle" (pour "Henry"), un marquage "Mle 1874" sur le pan supérieur du canon, et numéro (13) sur les pièces internes du macanisme.
On retrouve aussi les poinçons de la manufacture civile de Saint Etienne: poinçon sur le pan droit du canon et dans une rainure du barillet.
Ce revolver modèle 1874 du commerce à été offert en tant que Prix de tir par la Ligue des Patriotes en 1885 à Charles Narçon, lors du 2e Concours Nationnal de Tir à Paris, organisé par la Ligue des Patriotes.
On retrouve donc une plaque ovale (différente des Prix de Tir du Ministère de la Guerre) reprenant les éléments çi-dessus, à savoir 2e Concours Nationnal de Tir Paris - 1885 * Organisé par la Ligue des Patriotes et 7e Prix Revolver d'Ordonnance, ainsi que l'attribution M. Narçon Charles.
Sur la plaquette droite, à été ajouté une médaille de la Ligue des Patriotes.
Crédits photos: armurerienimoise.com

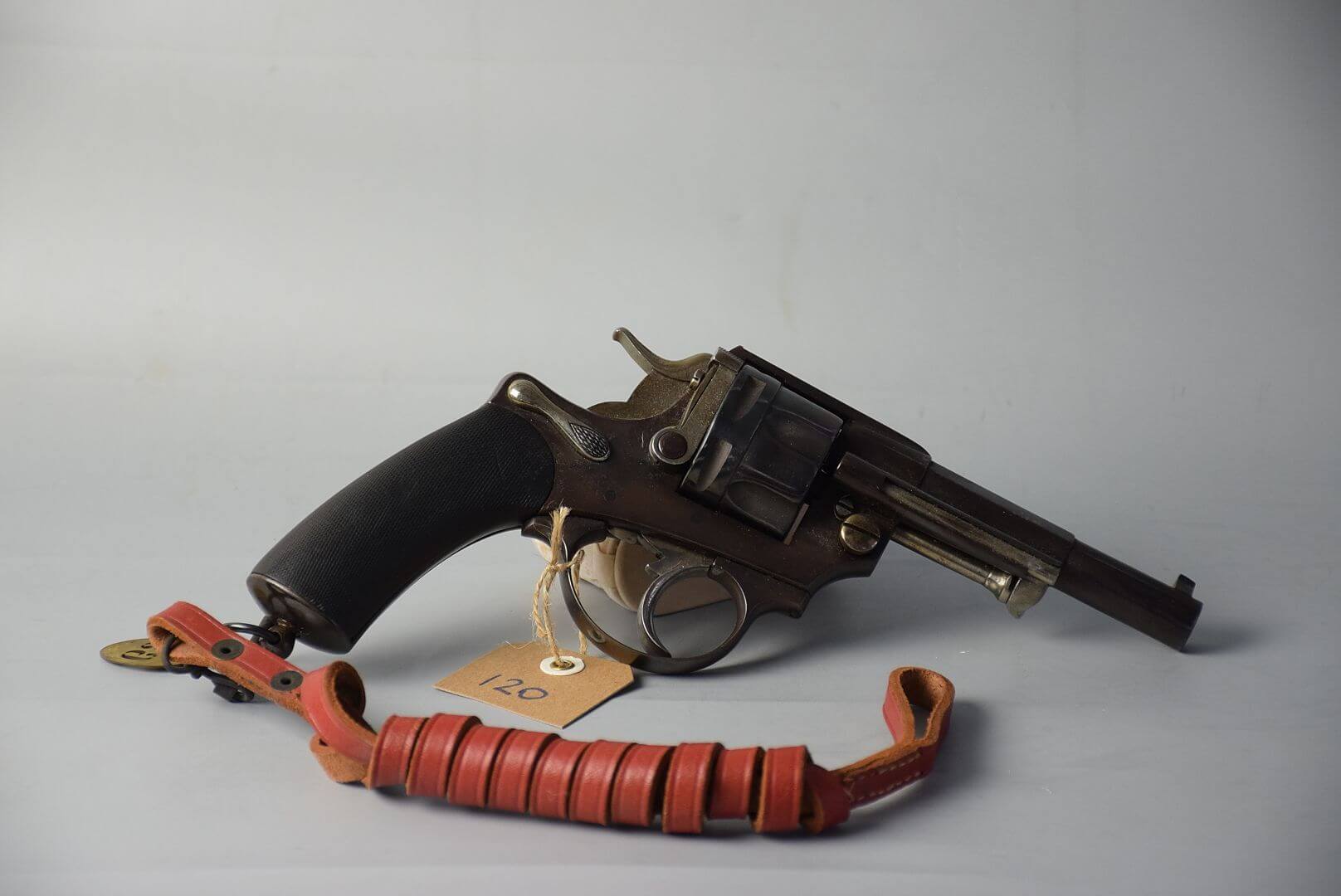

Revolver modèle 1874 civil, fait par Galand
Revolver en calibre 11,73 mm - 6 coups - ~1kg. En acier bronzé noir de guerre (arme rebronzée dans le passé, sauf pièces mobiles.) Sans marquage. Poinçons ELG dans un ovale et P surmonté d'une étoile sur le barillet. Clé de démontage de la plaque de recouvrement placée sur la droite de la carcasse, permettant le démontage aisé et immédiat. Mécanisme simple et double action en très bon état. Superbes plaquettes de crosse en ébène noir au quadrillage très fin. Anneau de calotte.
Avec une dragonne d'officier colonial rouge.
Très beau révolver d'officier fabriqué par Galand à Paris. De conception identique au modèle règlementaire, mais d'une très belle finition, ce modèle bénéficie de l'invention Galand (clé de démontage qui supprime la vis).
Revolver type 1873 perfectionné, fabriqué par Lefaucheux
Revolver type 1873 perfectionné et modernisé.
Revolver fabriqué par Lefaucheux
Modèle unique réalisé pour le Carrousel Nautique d’Amiens en 1875, puis offert en Prix de Tir par un Régiment d’Infanterie (marquages sur le pontet).
Système de déverouillage avec plaquettes gauche à débattement vers le bas. Calibre 11mm à percussion centrale, finition poli blanc.
Crédits photos: Chaville Enchères.
Revolver modèle 1873 du commerce, marqué CL (Crédit Lyonnais) sur le canon
Revolver du commerce, avec carcasse similaire au modèle 1873 et barillet cannelé, comme les modèles 1874. Le pan supérieur du canon est marqué "510 CL" (pour Crédit Lyonnais").
Il pourrait d'agir d'un modèle donné aux gardiens de banque du Crédit Lyonnais.
Crédits photos: le Puy Enchères SARL, via Interenchères.
Revolver modèle 1874 du commerce, Teufel à Oran, gravé
Beau revolver modèle 1874 du commerce, vendu par l'armurier A.Teufel, à Oran (signature sur le dessus du revolver). La plaque de recouvrement s'ouvre à l'aide d'une clé de démontage.
Revolver bronzé noir, avec des décors dorés sur le côté gauche de la cacasse. Ces décors représentent un bateau à voile, un phare et une ancre. La plaquette de crosse gauche retiens aussi un médaillon à l'ancre semblant être un bouton de marine.
On remarquera aussi le très bel étui en cuir, avec une ancre, fait spécialement pour ce revolver.
Crédits photos: CM.
Les revolvers modèles 1873 et 1874 du commerce fabriqués en Belgique
Revolver mle 1874 civil, fabriqué en Belgique, par Chamelot & Delvigne
Revolver civil ayant les caractéristiques d'un 1874, mais marqué, sur le côté droit de la carcasse "M 1873". Il porte aussi, sur la bride supérieure de poignée, le nom de son propriétaire: Dr E. Le Clerc.
Plaquettes de crosse en ébène.

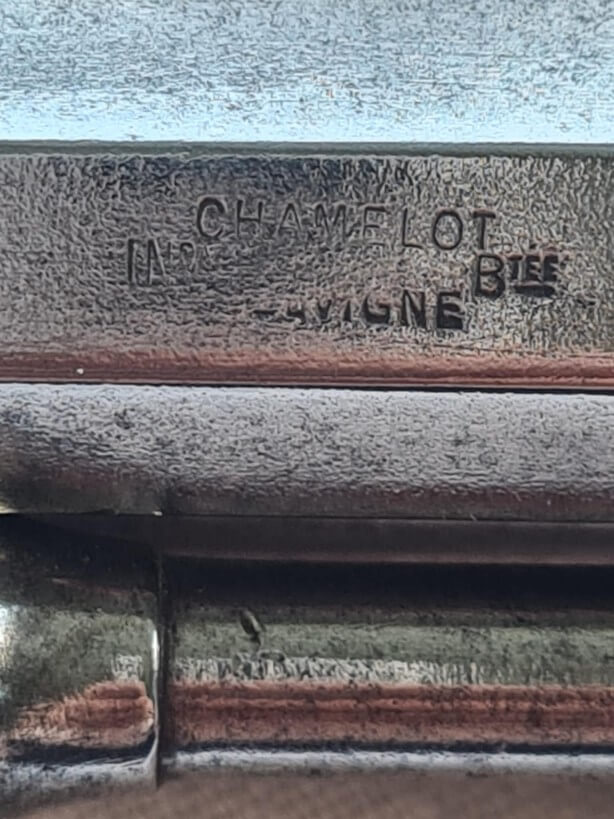

Sur le canon, on retrouve la mention "INon Btée Chamelot & Delvigne" (pour "Invention Brevetée Chamelot et Delvigne), chez qui il à été fabriqué, entre 1877 et 1893 (comme en attestent ses poinçons).
Avec sa carcasse courte, l'allègement de la poignée, le barillet cannelé et plus court que celui d'un 1873, il ressemble plus à un modèle 1874 qu'à un modèle 1873. La mention "M 1873" est peut être une référence à un brevet Chamelot Delvigne.
Crédit photos: GB
Informations complémentaires sur ce revolver: littlegun.be.
Revolver mle 1874 du commerce, fabriqué en Belgique, par Chamelot & Delvigne, avec pédale de portière
Un autre revolver modèle 1874, civil, fabriqué en Belgique. Il porte le poinçon ELG dans un ovale sur le barillet et la mention "INon Btée Chamelot & Delvigne" (pour "Invention Brevetée Chamelot et Delvigne) sur le canon.
Ce revolver possède une pédale de portière.
Revolver mle 1874 du commerce, fabriqué en Belgique, par Chamelot & Delvigne
Encore un modèle 1874 civil fabriqué en Belgique. Il porte le poinçon ELG dans un ovale sur le barillet et le poinçon de contrôleur post 1877 : D étoilé. On retrouve ici aussi la mention "INon Btée Chamelot & Delvigne" (pour "Invention Brevetée Chamelot et Delvigne) sur le canon.

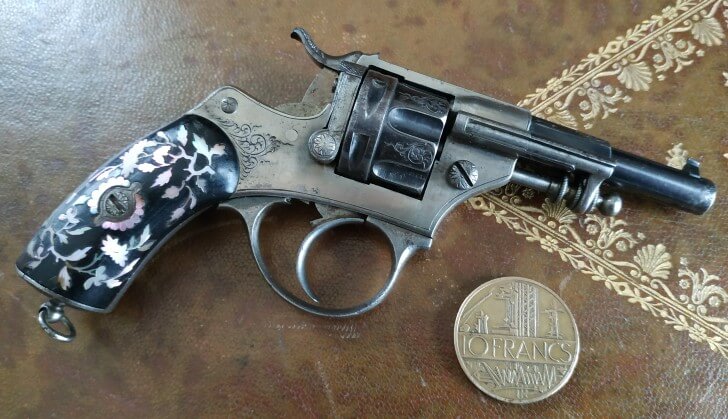

Revolver mle 1874 du commerce de luxe, fabriqué en Belgique, par Chamelot & Delvigne, marqué Lefaucheux et Henry Rieger
Revolver type 1874, de luxe, fabriqué en belgique. Vendu entre 1876 et 1913.
Marquage "CHAMELOT & DELVIGNE - Inon Bté", "Lefaucheux", "Henry Rieger Sr" (pour "Henry Rieger successeur"), "37 rue Vivienne à Paris". Poignées en ébène, carcasse à décor richement gravé de rinceaux feuillagés et d'animaux fantastiques, barillet évidé décoré en suite avec poinçon de Liège. Calibre 11 mm 73.
Henry Rieger devient propriétaire de la Maison Lefaucheux, au 37 rue Vivienne à Paris, en 1876, et décède le 17 Février 1913.

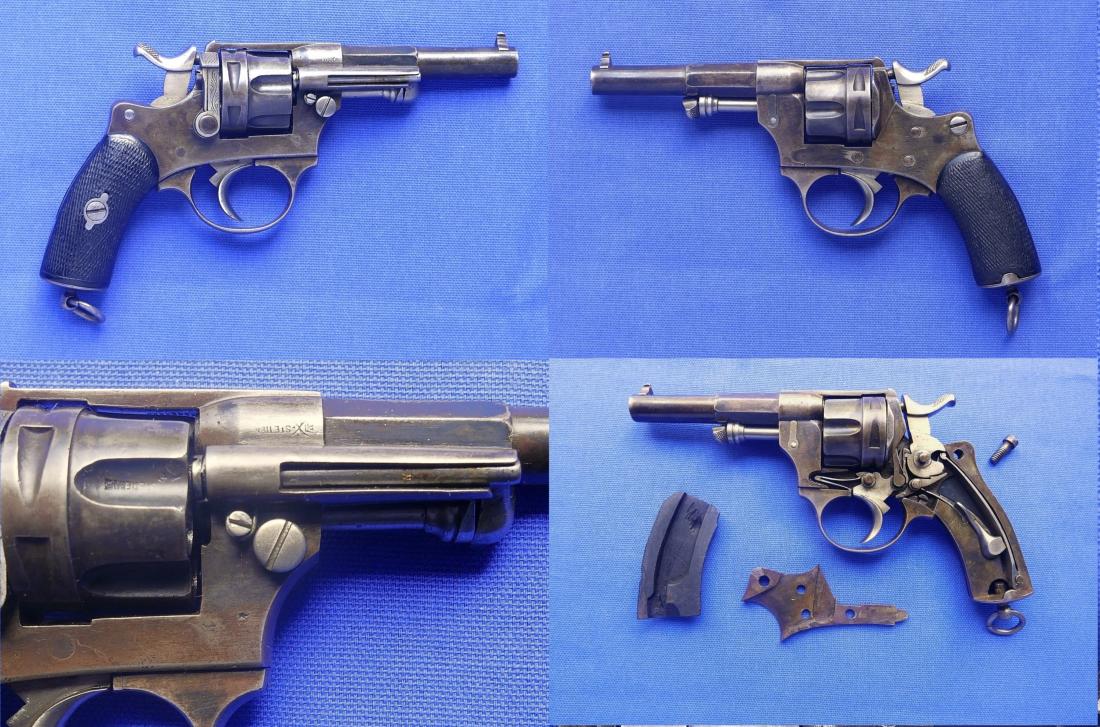

Revolver modèle 1874 du commerce, fabrication Belge, en calibre 320
Revolver modèle 1874 en calibre 320, de fabrication civile, par Chamelot et Delvigne ("INon Btée Chamelot & Delvigne", pour "Invention Brevetée Chamelot et Delvigne, sur le canon). Présence d'une clé d'ouverture sur le côté droit.On constate aussi qu'il est plus petit qu'un modèle 1874, en raison de son calibre en 320: longueur totale: 175 mm, canon: 80 mm.
Crédit photos: NB
