Les différentes modifications (calibres, brevets, transformations, ...) du revolver modèle 1873.
Certains revolvers modèle 1873 ont étés modifiés. Les changement portent principalement sur le calibre, la longueur du canon, ou des améliorations faisant l'objet de dépôts de brevets (Lauron, Vidier, Levaux, de l'Espée-Aumond, Lefaucheux, ...).
Toutefois, comme vous le verrez sur cette page, toutes les modifications proposées ou apportées n'ont pas forcemment été retenues par l'armée, et aucune n'a été faite réglementairement pendant le service de l'arme. Beaucoup de ces modifications ont même été apportées de façon assez récente.
Vous trouverez dans cet article sur les revolvers modèle 1873 et 1874 ayant subit des modifications :
- Revolvers modèle 1873 ayant subit une modifications de calibre
- Revolver modèle 1873 recalibré en 22LR
- 2 Revolvers modèle 1873 rechambré en 8mm 92
- Revolver modèle 1873 recalibré en 32 S&W long (32 Smith & Wesson long)
- Revolver modèle 1873 recalibré en 450 Bull Dog
- Revolver modèle 1873 modifié et recalibré en 44-40
- Transformation du revolver modèle 1873 en carabine
- Article pour recalibrer un revolver modèle 1873 en 6mm, avec transformation en carabine
- Revolver 1873 rechambré en 22 LR, transformé en carabine
- Revolver 1873 transformé en carabine, calibre d'origine
- Autres revolvers modèles 1873 transformés par l'adjonction d'une crosse et modification, ou non, du canon:
- Les autres modifications apportées à des revolvers modèles 1873
- Brevets d'amélioration pour les revolvers modèles 1873 et 1874
- Revolver modèle 1873 expérimental, avec un canon long de 225mm
- Ersatz de revolver 1873 avec canon long et barillet allongé
- Revolver modèle 1873 sur lequel il manque des marquages
- Le revolver modèle 1873 de Maurice Meyer
- Un revolver modèle 1873 avec visée réglable
- Un revolver modèle 1873 prix de tir : championnat de tir France 1968
- Un revolver modèle 1874 prix de tir : CIOR 1968
Revolvers modèle 1873 ayant subit une modifications de calibre (22 LR, 8mm 92, 450 Bull Dog ou encore 6mm)
En dehors de la poignée de 1873 rechambrée en calibre .45, pour y faire rentrer la munition du Colt 1911, par la résistance française lors de la 2e Guerre Mondiale (et avec lesquels il est fortement déconseillé de tirer aujourd'hui, pour des raisons évidentes de sécurité), certaines armes ont subit d'autres recalibrages plus fantaisistes.
Revolver modèle 1873 recalibré en 22LR

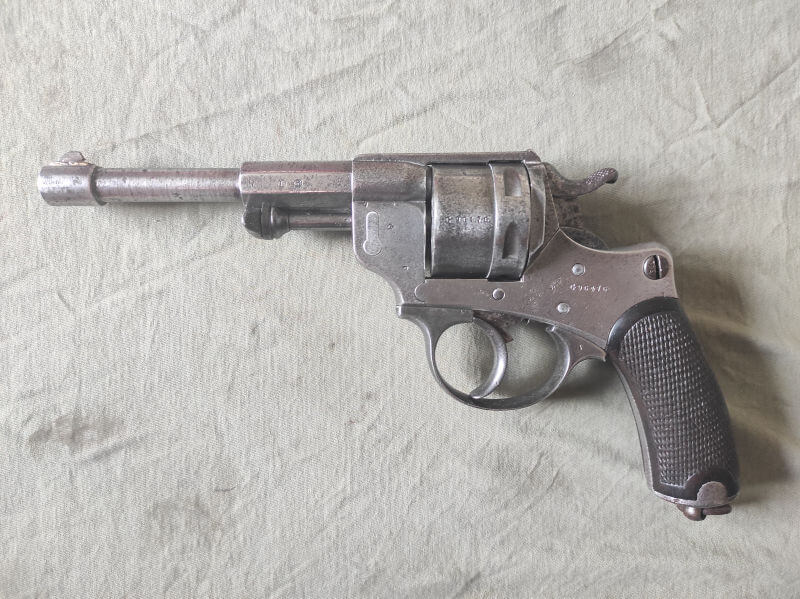

Nous avons ici un exemple de revolver modèle 1873 rechambré en 22 LR.

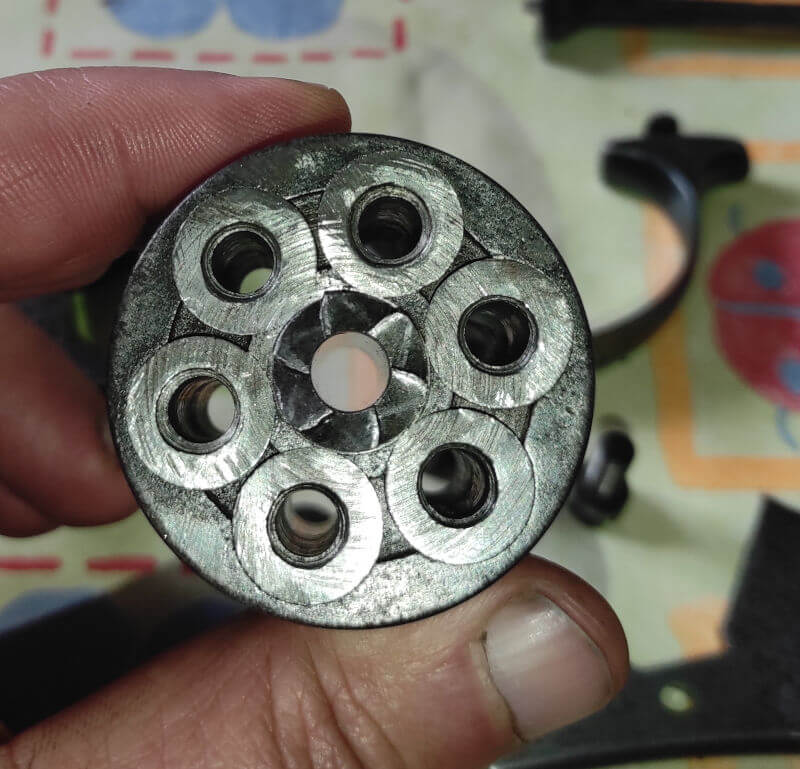

Les chambres (sur le barillet) ont été retubées en calibre 22 Long Rifle, le canon a lui aussi été retubé (rayé).

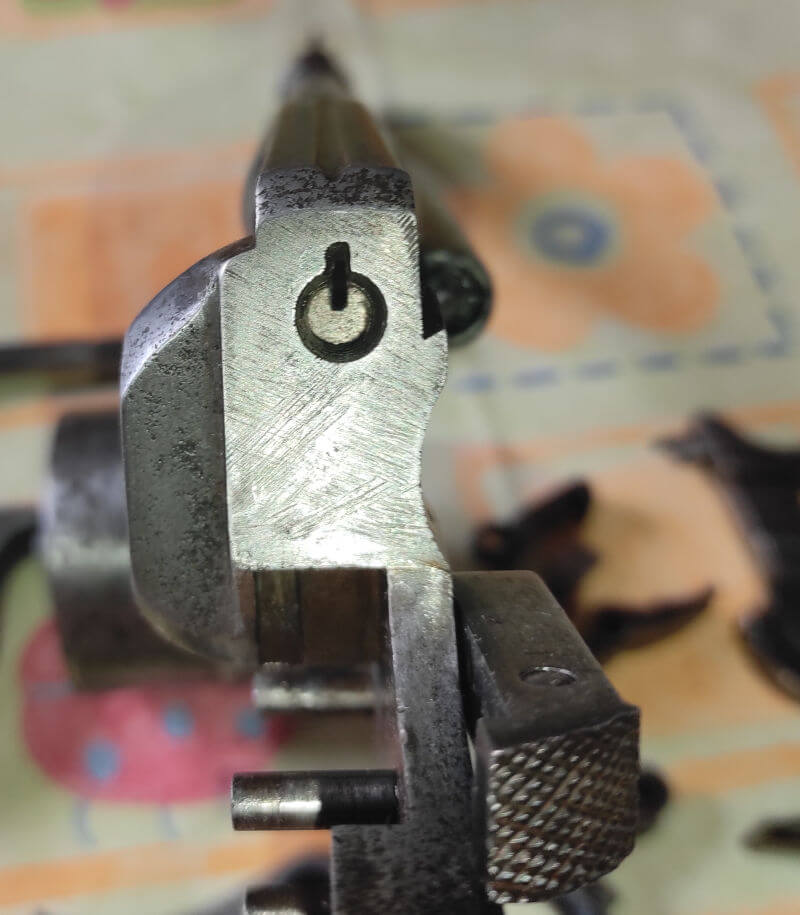

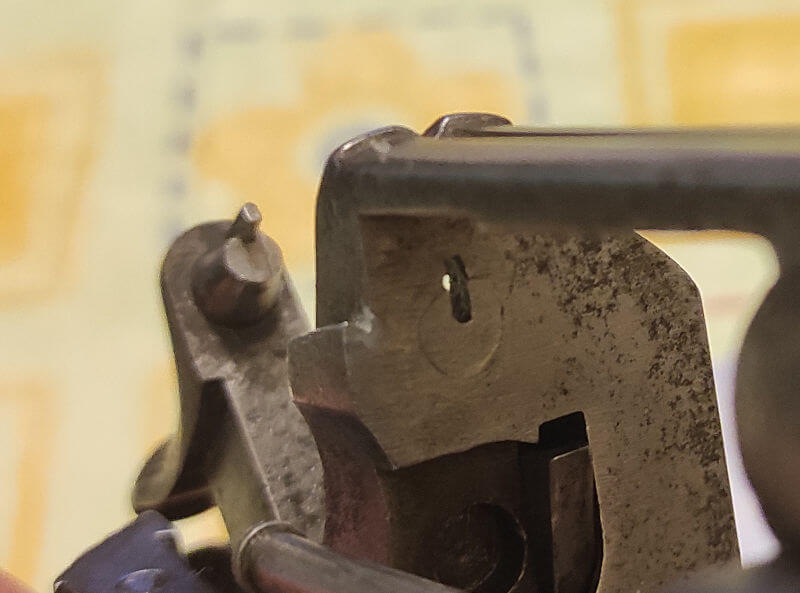

La partie du chien venant percuter la cartouche a été retaillée, et le trou permettant le passage du marteau a été modifié.

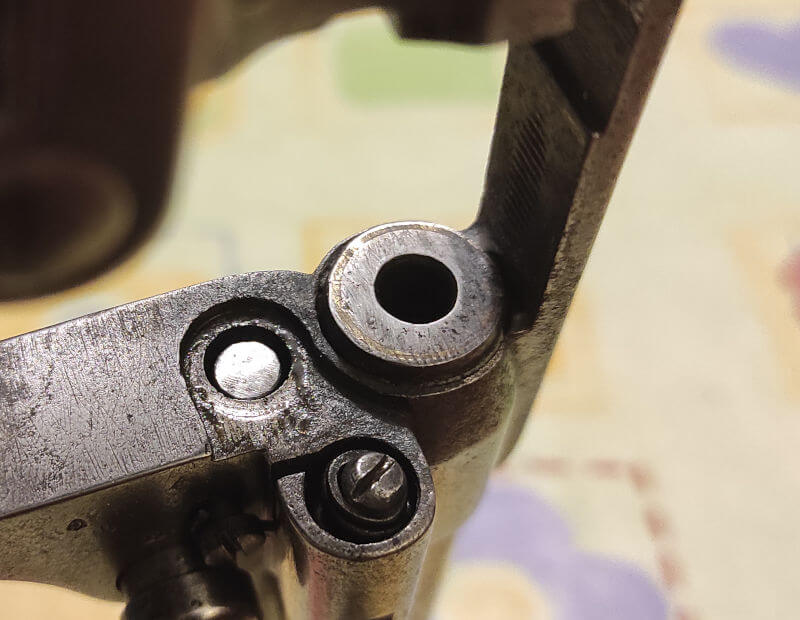

Enfin, on aperçoit aussi une modification au niveau du porte baguette et de la baguette.
Crédits photos: E.Tinker.
Des modifications similaires ont été faites sur des revolvers Nagant M1887 Suédois, et ont été attribués à des armuriers américains dans les années 1950 et 1960. On peut en voir un exemple ici.
Un autre revolver 1873 est chambré en 22LR, il s'agit du numéro de série H 5492.
Revolver modèle 1873 rechambré en 8mm 92
Certains revolver modèle 1873 furent rechambrés pour pouvoir tirer la cartouche du revolver modèle 1892: la 8mm/92.
On retrouve ici aussi une modification du barillet (rallongement et retubage) et une grosse modification du canon, sur ce revolver modèle 1873 avec le numéro de série G 27500. Point de mire réglable, trace sur le côté droit d'une ancienne neutralisation par goupille qui a été supprimée.
Les pièces internes sont renumérotées "Z 100".
Crédits photos: Les Revolvers Militaires Français, d'Henri Vuillemin.
En voici un autre, dont la modification de calibre (en "8mm réglementaire") ne s'accompagne pas d'un rallongement du canon. Il s'agit du revolver 1873 avec le numéro de série H 6322, et il est attribué à Arthur Vareil, dans le Tarn.
Les modifications sont les suivantes: tubage du canon et des chambres (les tubes dépassent du barillet, à l'avant), et marquage du nouveau calibre ("8mm réglementaire") sur la portière de chargement. Certains marquages réglementaires ont été supprimés.
On remarque aussi que les pièces du mécanisme sont bouchonnées.
Cette modification à été faite dans le civil, après la vie militaire de l'arme.
Crédits photos: CM.
Revolver modèle 1873 recalibré en 32 S&W long (32 Smith & Wesson long)
Revolver mle 1873, rechambré en 32 S&W long, et bronzé, trouvé sur un site de vente bien connu.
Le calibre après la modification de ce revolver modèle 1873 n'est pas sûr, tout comme la date de la modification. Toutefois, elle ressemble beaucoup à celle du revolver mle 1873 en calibre 22 LR vu plus haut.
Revolver modèle 1873 recalibré en 450 Bull Dog
Revolver modèle 1873 bronzé et recalibré en calibre 450 Bull Dog (poudre noire).
Marquage ".450" sur le devant de la carcasse, côté gauche:
Revolver modèle 1873 modifié et recalibré en 44-40 (44WCF)
Revolver modèle 1873 réglementaire, modifié en Suisse (La Chaux de Fonds), en 1883 (à priori), par Paul Haeusler.
Le revolver initial a été fabriqué en 1877 (numéro de série: G25303). Les modifications portent sur:
- Allongement du barillet d'environ 6 mm
- Fraisage de la carcasse (pour faire passer l'allongement du barillet)
- Mise en place d'un nouveau canon, d'environ 9 pouces, au calibre 44-40 Winchester
L'axe de barillet à été remplacé par un modèle similaire.
Les photos permettent de voir que les marquaes présents sur le canon ont été entièrement repris:
- Marquage "Paul Haeusler Chaux de Fonds 1883" sur le coté octogonal droit
- Numéro de série sur le pan supérieur gauche du canon regravé (G 25303). La police utilisée est différente.
- Initiales des contrôleurs sur le pan gauche du canon déplacés vers l'avant (J et G dans un cercle, dans une police différente)
- Marquage "C 44WCF" gravé sur le pan gauche du canon
Arme présentée dans un coffret en bois.
(La date "1883" n'est en aucun cas un gage de l'année de modification de cette arme.)
Crédit photos: Naturabuy.
Revolver 1873 recalibré en 6mm, et transformé en carabine
Dans les années 50, on trouvait ce genre de bidouille (magazine "Systeme D"), afin de transformer un "vieux revolver" (ici un 1873) en "carabine de tir 6mm"
Cette transformation à peut être été inspirée des rares revolvers modèles 1873 transformés à canon long pour étude balistique (voir plus bas), même si aucun document ne viens corroborer cette hypothèse.
Revolver 1873 rechambré en 22 LR, transformé en carabine

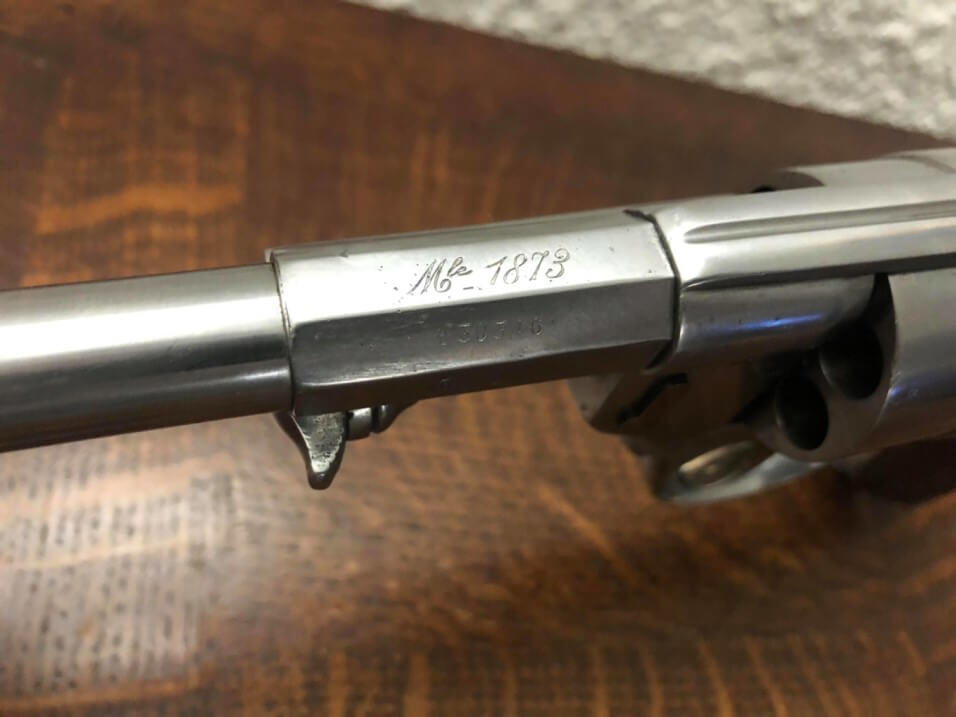

Transformé un peu selon ce que présente le magazine çi dessus, ce revolver modèle 1873 à vu son canon être rallongé, on lui à accroché une crosse tubulaire, et les chambres du barillet ont été rechambrées en 22 Long Rifle.
Cette modification à peut être été inspirée des rares revolvers modèles 1873 transformés à canon long pour étude balistique (voir plus bas).
Avec son coffret et ses accessoires, ce revolver est présenté comme un prix de tir.
Revolver 1873 transformé en carabine, calibre d'origine
Un autre revolver modèle 1873, transformé en arme longue (bronzé): changement du canon et changement de la crosse.Travail propre et probablement éxécuté par un armurier.
Crédit photos: Gavach.

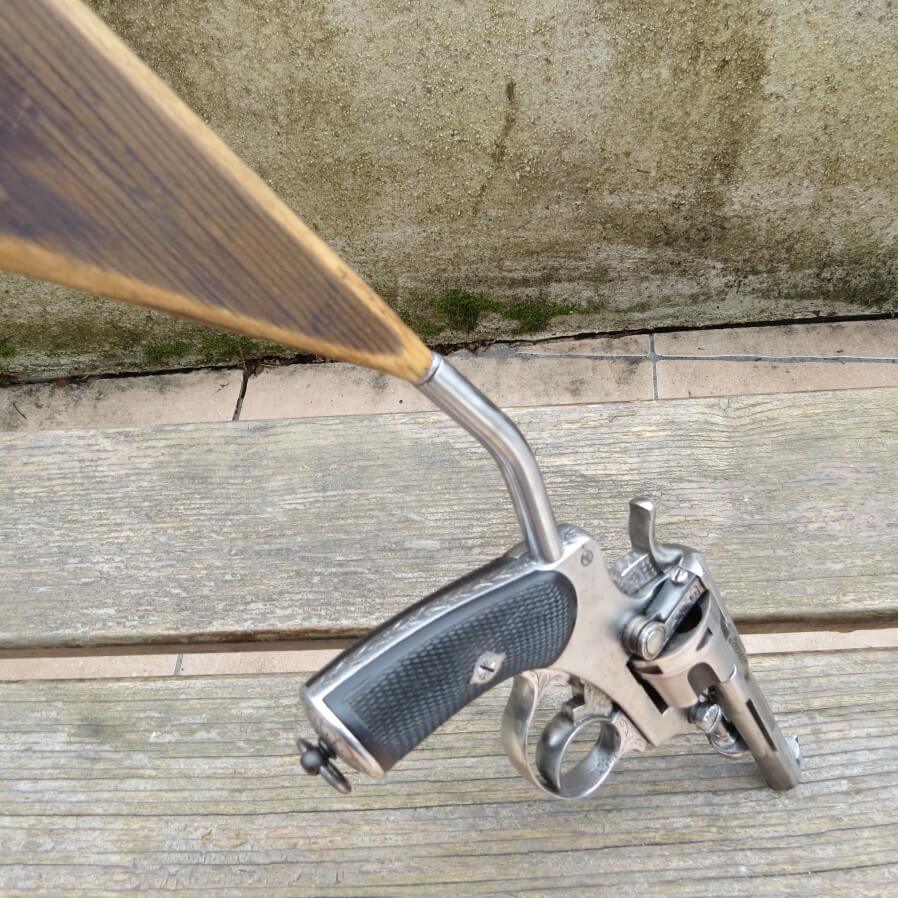

Autres revolvers modèles 1873 transformés par l'adjonction d'une crosse et modification, ou non, du canon:

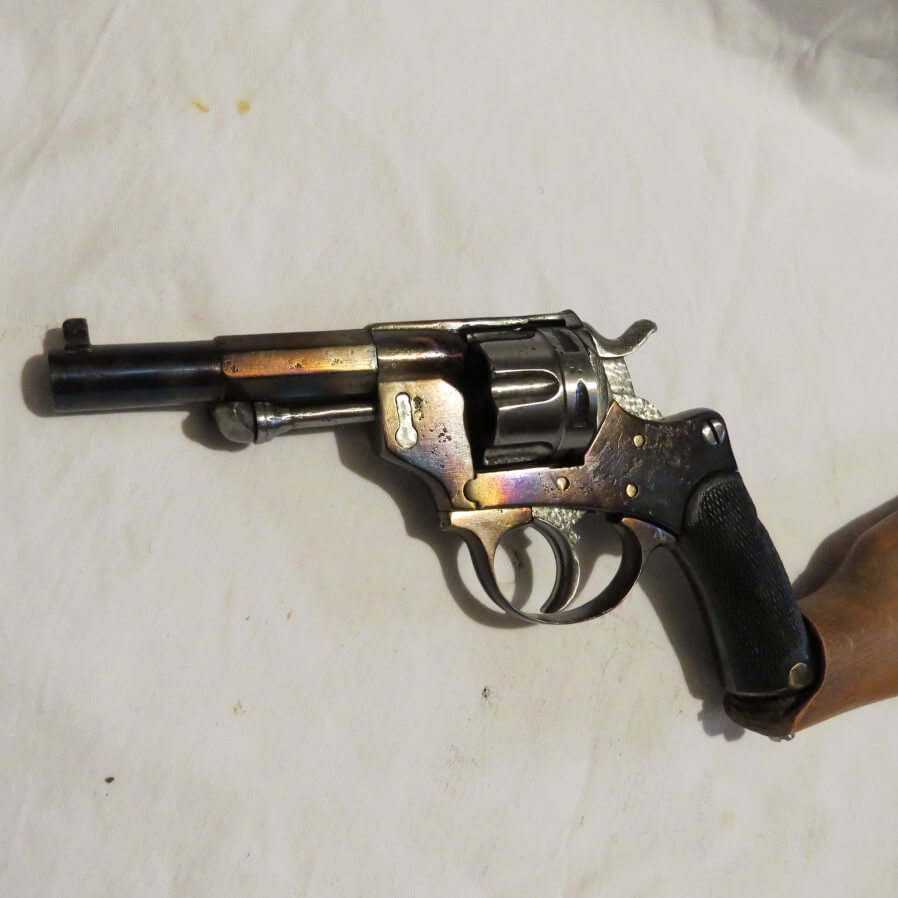

Revolver modèle 1874 de fabrication civile (gravures sur la carcasse, mécanisme bouchonné, barillet cannelé) sur lequel à été monté une crosse, par vissage sur le dos de la poignée:
Crédits photos: CM.
Autre revolver modèle 1874 de fabrication civile (bronzage, bouchonnage sur les pièces du mécanisme, barrillet cannelé non bronzé) sur lequel à été monté une crosse de fusil (probablement un morceau de crosse de mousqueton Berthier modèle 1892) recoupée et retaillée:
Crédits photos: CM.
Un autre revolver modèle 1873, du contrat militaire celui-ci, modifié dans le civil par l'adjonction d'une crosse tubulaire et l'allongement du canon. Calibre d'origine, numéro de série F 30346:
Source: forum TCAR.
Quelques photos supplémentaires de ce revolver, fournies par son propriétaire:
Crédits photos: CM.
Les autres modifications apportées à des revolvers modèles 1873
Brevets d'amélioration pour les revolvers modèles 1873 et 1874
Brevet de modification du revolver modèle 1873, déposé par Loron
Brevet belge de l'armurier Pierre Antoine Loron, et portant sur le perfectionnement du revolver mle 1873 Français par le système Loron.
Revolver modèle 1874 avec extracteur automatique du système Vidier
Revolver modèle 1874 modifié au système Vidier, et présenté en 1889 à l'école normale de tir:
Crédits photos: © Madelon, © Schoelkoff, source: Plateforme Ouverte du Patrimoine, Ministère de la Culture.
Le sous-lieutenant Henri Vidier, du 29e régiment d'infanterie territoriale propose le 11 Mai 1889 à l'école Normale de Tir, via un courrier accompagné de ce revolver et d'étuis vides, une modification du système d'extraction, par un extracteur automatique.
Le système extracteur est jumelé au chien, et se sert donc de la force du grand ressort pour extraire les étuis. Le barillet est aussi modifié, avec une entaille dans chacune des chambres, afin de faire passer la griffe de l'extracteur, ce qui augment le risque de gonflement des étuis lors du tir, et 2 rainures extérieures.
On remarque aussi que la baguette d'éjection du revolver à été supprimée.
Détail du système d'extraction automatique Vidier:
Crédits photos: Gazette des Armes n°352
Le revolver sur lesquelles les modifications ont été apportées semble être un modèle de fabrication du commerce, de St Etienne. Les marquages présents sur le revolver sont "VIDIER Bté A PARIS 1BIS RUE DE CHAILLOT" en lettres incrustées d'argent sur le pan supérieur du canon, ainsi que différents poinçons (poinçon du banc d'épreuve de Saint-Etienne sur le pan latéral droit du canon, ainsi qu'un poinçon et le numéro "26" sous la tige servant d'axe de rotation du barillet.
e revolver est entièrement bronzé, les plaquettes de crosse sont en noyer et quadrillées.
Crédits photos: © Madelon, © Schoelkoff, source: POP Ministère de la Culture.
Selon les sources l'arme présentée pour les essais aurait aussi vu son calibre modifié (8mm).
Ce système novateur, mais qui fragilise le barillet et augmente les risques d'incidents de tir ne sera pas retenu.
On retrouve, sous le nom d'Henri Vidier, un armurier et arquebusier à Paris en 1895 au 1 bis rue de Chaillot (il y était encore en 1902), fabriquant du fusil Czar (entre autre), à canon monobloc. Sa production bénéficiait d'une excellente réputation en raison de son excellence.
Un autre exemplaire de revolver du commerce modèle 1874, nickelé, celui-ci, avec le système d'extraction automatique Vidier:
Crédits photos: Gazette des Armes n°352
Revolver type 1873 perfectionné, fabriqué par Lefaucheux
Revolver type 1873 perfectionné et modernisé.
Revolver fabriqué par Lefaucheux
Modèle unique réalisé pour le Carrousel Nautique d’Amiens en 1875, puis offert en Prix de Tir par un Régiment d’Infanterie (marquages sur le pontet).
Système de déverouillage avec plaquettes gauche à débattement vers le bas. Calibre 11mm à percussion centrale, finition poli blanc.
Crédits photos: Chaville Enchères.
Revolver modèle 1873 expérimental, avec un canon long de 225mm
Revolver Mle 1873 expérimental. Numéro de série H 76662, Fabriqué en 1882.
Cette arme aurait été établie avec un canon de 225 mm, en vue d'étudier le gain de vitesse obtenu par allongement du canon. Elle ferait partie d'une série de 10 exemplaires, dont seuls 2 seraient connus aujourd hui. Toutefois, aucun écrit ne venant étayer ces modifications, rien ne prouve que cette modification est réglementaire.
Cette modification serait même une blague faite dans les années 1980, selon cette discution de forum. Un tube de fusil Gras équipé d'un guidon aurait été monté au ras des pans octogonaux du canon.
Ersatz de revolver 1873 avec canon long et barillet long
Revolver ressemblant au modèle 1873, à long canon de 27cm poinçonné "L" dans un ovale, "P" dans écu, "P" et "G" dans des écus pointus en haut sur carcasse, E couronné sur le barillet ", N°4138 et N°19 sur le canon et barillet, longueur totale 44cm.
On retrouve ici des éléments d'un modèle 1873.
Plus de photos de cette arme, gentiment envoyées par son propriétaire:
Crédits photos: CM.
Revolver modèle 1873 sur lequel il manque des marquages

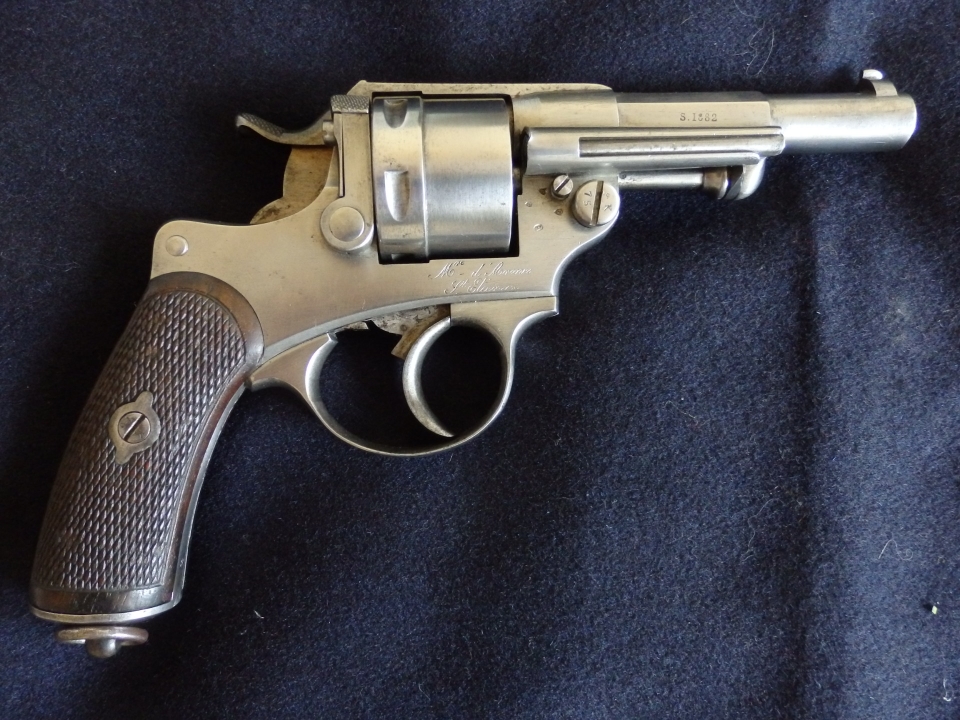

Revolver modèle 1873 auquel il manque des marquages spécifiques sur le canon:
- Marquage du modèle ("Mle 1873") sur le dessus du canon
- Les 2 lettres cerclées: première lettre du nom du directeur de la Manufacture d'Armes de Saint Etienne (MAS), puis de celle du contrôleur principal (Officier d'administration, Contrôleur d'arme principal de l'arme finie)
On ne retrouve que le numéro de série (H 81075) et la date (S.1882).
L'arme possède les contrôles des contrôleurs de 1ere, 2e et 3e classe.
Plusieurs hypothèses sont valables pour ce revolver mle 1873:
- Changement de canon récent: les pans n'ont pas l'air limés, et l'ajustement à la carcasse est bon. Toutefois, les marquages présents correspondent à la police habituelle, ce qui exclue un re-frappage récent de ces éléments.
- Arme sortie de manufacture avant d'être contrôlée totalement (pour quelle raison ?)
- Arme sortie de la manufacture par quelqu'un souhaitant se l'approprier (sortie avant les contrôles de find e production)
- Non finalisation du revolver (pas testé sur la/les dernière(s) étape(s) de fabrication), mais pour quelle raison ?
Crédit photos: JLC
Le revolver 1873 de Maurice Meyer
Maurice Meyer, contrôleur principal à la Manufacture de Saint Etienne, dépose sa marque de fabrique le 17 Mai 1876. Il démissionne de son poste à la manufacture pour, en 1880, s'installer comme fabricant d'armes, toujours à Saint Etienne.
Le 14 Janvier 1920, il s'installe à Paris, 11 rue de Rome.
Ce revolver, d'une meilleure qualité d'ajustage que les 1873 destinés à l'armée, ne possède ni poinçons, ni marquages.
Sur la plaque de recouvrement, on trouve les initiales M.M, ainsi que "M.MEYER" gravé à l'intérieur de la plaque de recouvrement. Les plaquettes de crosse sont en ébène.
Le barillet a lui aussi été modifié: On y trouve des rainures, pas aussi poussées que celles qui apparaitrons sur le 1874, mais c'est un début d'allégement du barillet.
(On peux aussi noter l'évidemment, dans la crosse, similaire au modèle 1874).
Un 1873 avec visée réglable
Un revolver 1873 "Target"?
Une modification qui aurait pu être évitée en utilisant le système Roussange.
Crédits photos: Forum TCAR.
Un 1873 prix de tir : championnat de tir France 1968
Un revolver 1873 gagné comme prix de tir en 1968.
Marquage sur la plaquette de crosse gauche: "Championnat de tir France 1968".
Plus de photos sur la page recensant les fabrications de revolvers modèle 1873 par année, sur son numéro de série: G 49963.
Un revolver modèle 1874 prix de tir : CIOR 1968
Un revolver modèle 1874 offert comme prix de tir en 1968 au vainqueur d'un Concours International des Officiers de Réserve (CIOR) en 1968.
Marquage sur la plaquette de crosse gauche: "Championnat international C.I.O.R. France 1968".
Crédits photos: Armurerie Atelier Saint Etienne, à Toulouse.
Plus de photos sur la page recensant les fabrications de revolvers modèle 1874 par année, sur son numéro de série: N 8935.
