Le Chamelot Delvigne modèle 1874, évolution du 1873

Le revolver d'officier français modèle 1874Après l'adoption par l'armée d'une arme à l'aspect robuste et agressif convenant parfaitement à la troupe : le revolver modèle 1873, celle-çi décide d'adopter une version allégée pour les officiers.


En effet, par tradition, les officiers de l'armée française désirent une arme différente de celle de la troupe, une arme adaptée à leur statut de commandement, et qui se doit d'être (ou d'avoir l'air) plus moderne. Ici en adoptant le revolver d'ordonnance modèle 1874, c'est surtout un gain de poids qui sera constaté.

le 31 octobre 1874, le revolver d'ordonnance modèle 1874, à destination des officiers des différents corps d'armée est donc adopté.

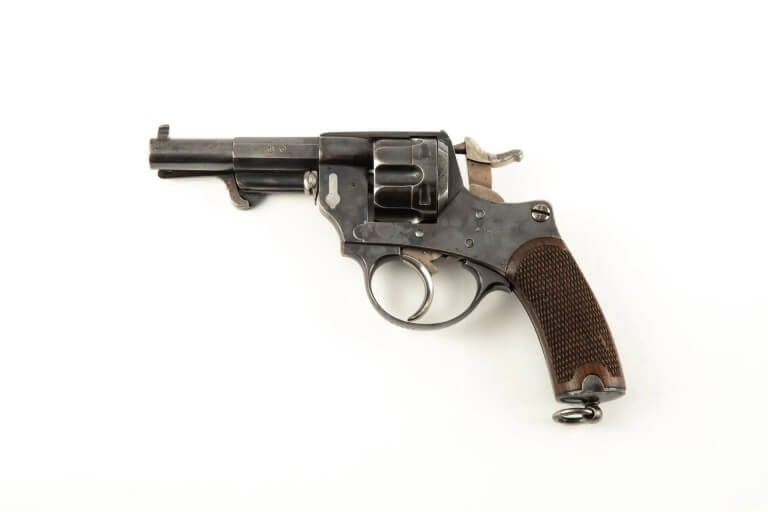

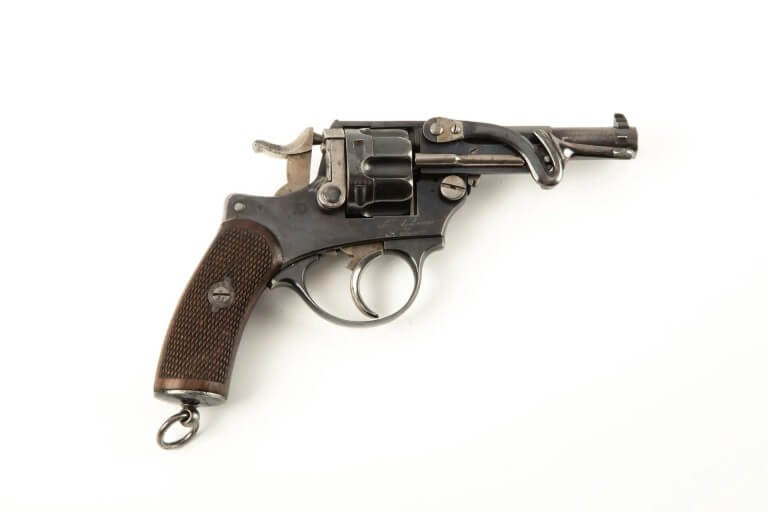

Revolver d'ordonnance modèle 1874 vu de droite

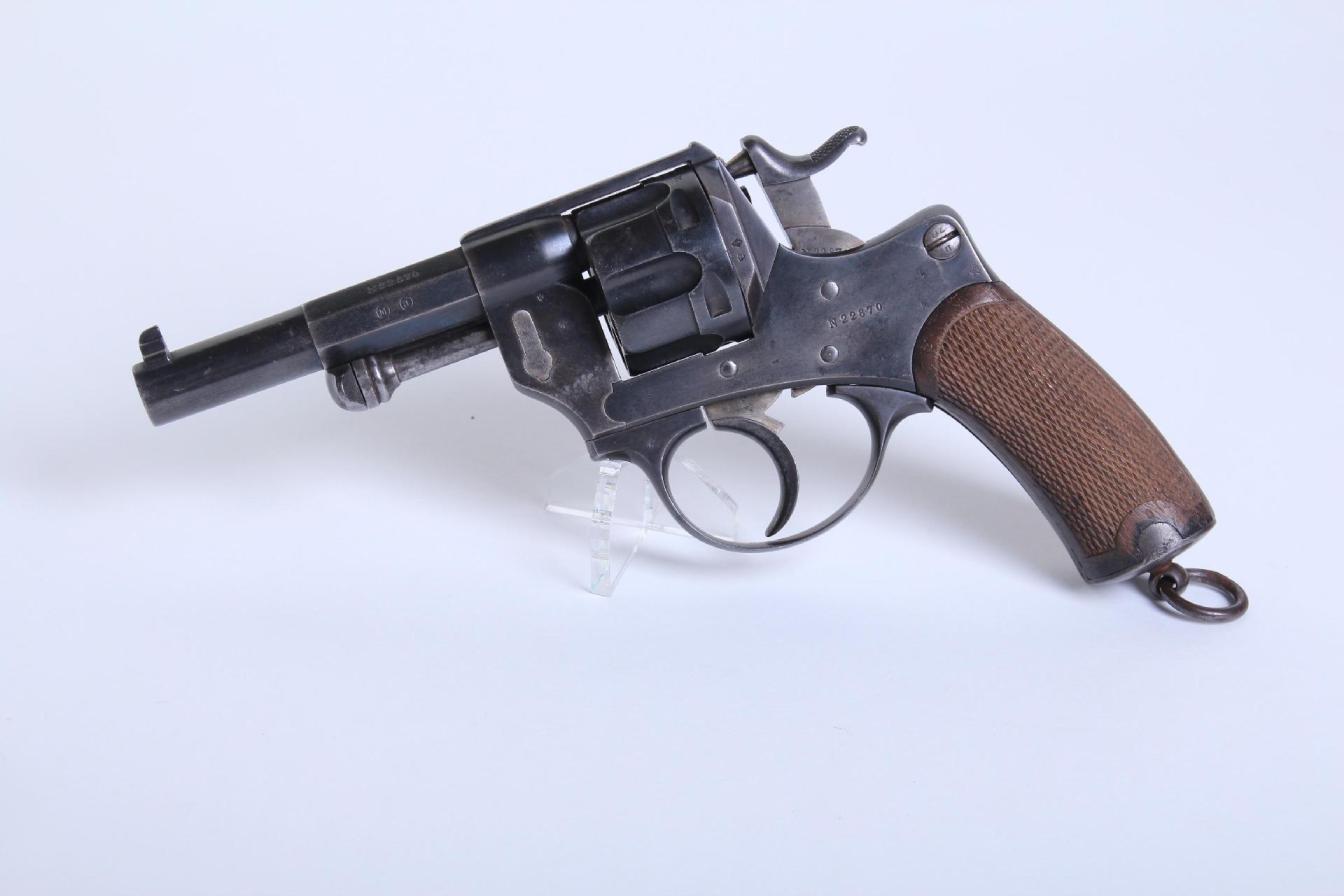

Revolver d'ordonnance modèle 1874 vu de gauche

Crédit photos: JL


Ce revolver d'ordonnance modèle 1874, bien que très proche de son prédécésseur, le 1873, reprend beaucoup de caractéristiques de celui-çi, mais diffère tout de même sur certains points. Bénéficiant d'une finition irréprochable, il est facilement reconnaissable du modèle 1873:

  • Le 1874 est plus court que le 1873: le barillet fait quelques millimètres de moins, la cage du barillet et la carcasse également,
  • Le barillet est canelé, afin de l'alléger,
  • Le barillet comporte un drageoir unique
  • L'intérieur de la crosse est évidé (métal) afin d'alléger le poids du revolver
  • L'arme reçoit un bronzage bleu-noir, à l'exception du chien, de la détente, de la portière, de l'extracteur, des vis apparentes et des pièces du mécanisme interne, qui sont jaunis (tout comme sur le 1873).


Comparaison entre un revolver d'ordonnance modèle 1873 (en haut) et un revolver d'ordonnance modèle 1874 (en bas):

Comparaison entre les revolvers modèles 1873 et 1874

Crédit photo: JL

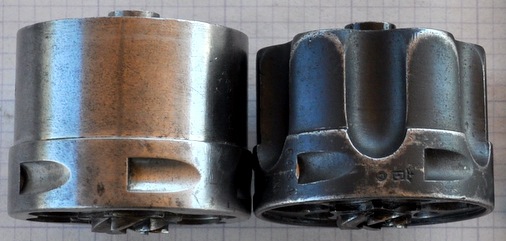

Comparaison entre les barillets d'un 1873 et d'un 1874: barillet cannelé et drageoir unique pour le revolver 1874 (cliquez sur l'image: galerie d'image disponible):

barillet plein pour le revolver 1873 et barillet cannelé pour le revolver 1874

barillet avec drageoir individuel pour le revolver 1873 et avec drageoir unique pour le revolver 1874


Allégement de la crosse du revolver 1874:

Crosse pleine pour le revolver 1873 et crosse évidée pour le revolver 1874

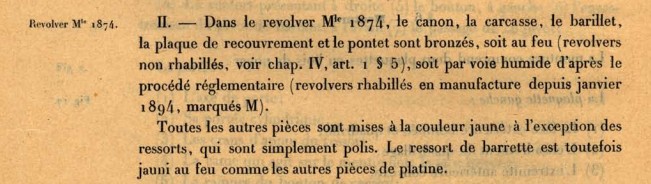

Évolution du bronzage du revolver modèle 1874

L'étude des différents revolvers modèles 1874, et leur classement par année avec leur numéro de série non montre que les premiers revolvers d'ordonnance modèles 1874 étaient bronzés "bleu-noir". Ce bronzage, va ensuite évoluer vers un bronzage noir, plus mat (en 1880), moins fragile.

Ce bronzage bleu profond brillant est un bronzage au charbon de bois. Il est obtenu ainsi:
"On chauffe les pièces en les plongeant dans la braise en ignition et on les voit après diverses colorisations arriver au noir bleuâtre.
On frotte à l'étoupe pour enlever l'oxyde de fer, et on procède à une nouvelle chaude. La durée totale de l'opération est de quatre heures, les chaudes se succèdent de 5 minutes en 5 minutes durant la première heure ; de quart d'heure en quart d'heure durant les trois dernières heures.
"

Exemple avec ces 2 revolvers modèles 1874 de début de production:


Revolver d'ordonnance modèle 1874, numéro de série N21, 1875:

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Crédit photos: NB


Revolver d'ordonnance modèle 1874, numéro de série N89, 1875:

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Revolver 1874 début de série: bronzage bleu

Crédit photos: NB


Fabrication par année du revolver modèle 1874

Tout comme le modèle 1873, le revolver d'ordonnance 1874 a été construit à la MAS (Manufacture d'Armes de Saint Etienne), à 37 200 exemplaires.


Années Numéros de série Nombres d'armes
1875 N 1 à N 3902 3 902
1876 N 3903 à N 10710 6 808
1877 N 10711 à N 17364 6 654
1878 N 17365 à N 22394 5 030
1879 N 22395 à N 26956 4 562
1880 N 26957 à N 28500 1 544
1881 N 28501 à N 30120 1 620
1882 N 30121 à N 32000 1 880
1883 N 32001 à N 33000 1 000
1884 N 33001 à N 34000 1 000
1885 N 34001 à N 36000 2 000
1886 N 36001 à N 37200 1 200

Pour consulterles différents échanges (courriers) entre le ministère, l'inspecteur des manufactures d'armes et le directeur de la Manufacture d'Armes de Saint Etienne (MAS) sur l'adoption du revolver modèle 1874, ainsi que le détail des premiers mois de fabrication et les premières attributions du revolver d'officier modèle 1874, voir cet article.

Marquages et poinçons du revolver mle 1874

Le revolver d'ordonnance modèle 1874 possède des marquages très similaires au modèle 1873.
Pour plus d'informations, se reporter à la page de ce site traitant dans le détail des marquages du revolver d'ordonnance modèle 1873.

Sur le revolver 1874, on retrouve:


Le numéro de série du revolver 1874

Tout comme le modèle 1873, le revolver 1874 possède un numéro de série composé d'une lettre (N), suivie d'un numéro entre 1 et 5 chiffres. Ce numéro de série complet apparaît sur les pièces suivantes du revolver:

  • Pan supérieur gauche du canon
  • Plaque de recouvrement
  • Extérieur du pontet
  • Barillet
  • Axe du barillet
  • Détente
  • Barette
  • Mentonnet
  • Gachette
  • Chien
  • Clef du grand ressort


revolver 1874 ouvert mécanique

Crédit photo: JL


En plus de ce numéro de série, et encore une fois de la même manière que les 1873, on retrouve aussi un numéro de série court constitué d'une lettre et de 1 à 3 chiffres (2, dans la plupart des cas), reprenant les derniers chiffres du numéro de série de l'arme. (Voir la page consacrée au 1873 pour les exceptions).

Ce numéro court apparait sur les pièces suivantes de l'arme:

  • Vis de la plaque de recouvrement
  • Vis du poussoir
  • Intérieur du pontet
  • Intérieur de la poignée (sous la clef du grand ressort)
  • Face avant du barillet
  • Intérieur de la portière
  • Intérieur des plaquettes (sur le bois)
  • Intérieur de la plaque de recouvrement


Si l'arme repasse en manufacture pour changement de pièces, c'est la même règle que pour le modèle 1873 qui s'applique.


Marquage de l'année de fabrication sur le canon du 1874

Sur le pan droit du canon on retrouve, de la même manière que sur le 1873, l'année de fabrication du revolver sous la forme "S.année" (ex: S.1881).

marquage de l'année sur le canon du revolver mle 1874

En cas de changement de canon en manufacture, la même règle que pour le revolver 1873 est appliquée: inscription de l'année de changement du canon.

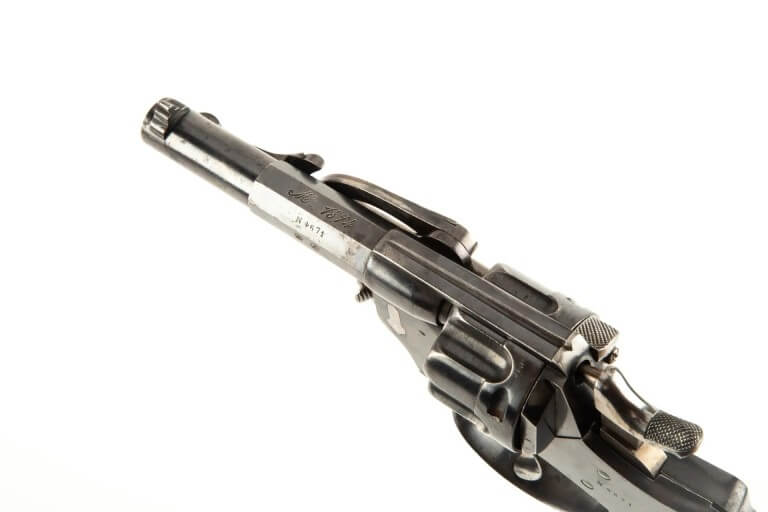

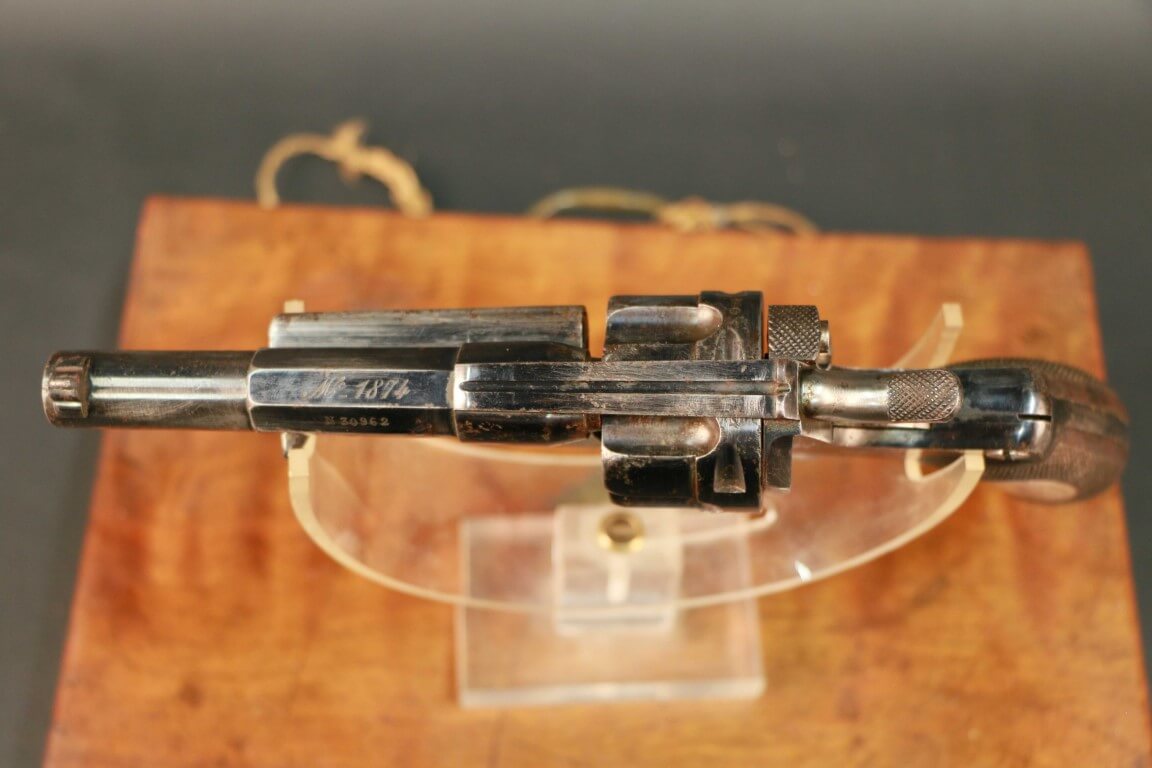

Marquage du modèle (Mle 1874) sur le dessus du canon

Sur le pan supérieur du canon, on retrouve le marquage du modèle: "Mle 1874":

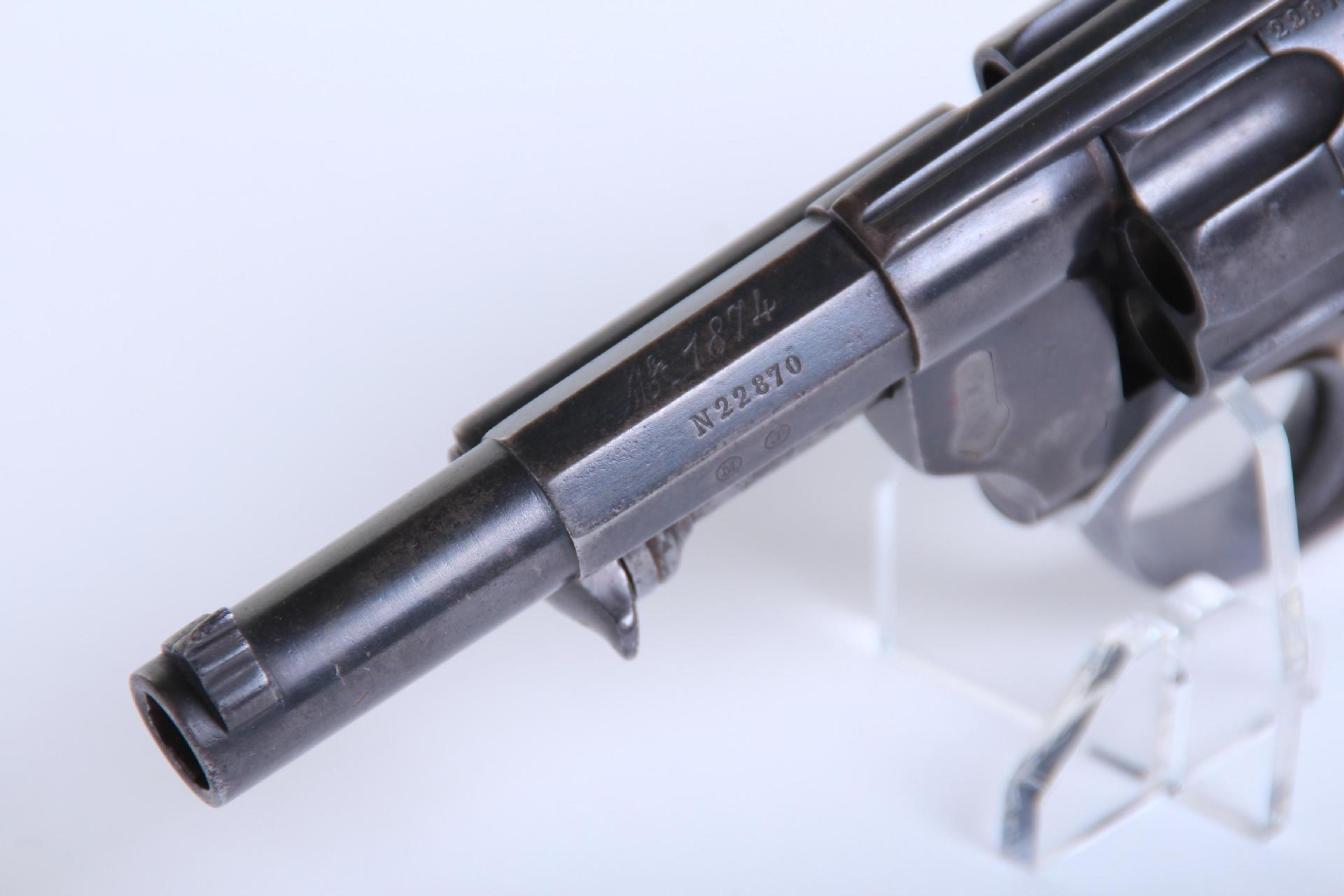

Marquage Mle 1874

Crédit photo: JL

Comme pour le 1873: marquage bien centré, et mesurant 2 cm.

C'est ce marquage qui atteste du modèle du revolver, et il doit être cohérent avec le reste des éléments disctinctifs par rapport au modèle 1873.
Une exception existe: un revolver modèle 1874, avec marqué "Mle 1873" sur le canon.


Marquage des contrôleurs sur le canon du 1874

Comme sur le revolver 1873, le pan gauche du canon du revolver modèle 1874 présente 2 lettres dans des cercles. Il s'agit de la première lettre du nom du directeur de la Manufacture d'Armes de Saint Etienne (MAS), puis de celle du contrôleur principal (Officier d'administration, Contrôleur d'arme principal de l'arme finie).

Consulter la page marquages et poinçons du revolver 1873 afin d'en connaître les significations.

Marquage controleur et acierie sur le canon d'un revolver 1874

Comme pour le revolver modèle 1873, une théorie voudrait que ces 2 lettres représentent la première lettre du nom du directeur de la Manufacture d'Armes de Saint Etienne (MAS) et le lieu d'où provient l'acier utilisé, ce qui est faux. Cette information est issue de littérature spécialisée récente, mais ne se base pas sur des documents d'époque.


Marquage de la manufacture de Saint Etienne

Sur le côté droit de la carcasse du revolver 1874, on retrouve le marquage de la manufacture. Pour tous les revolvers modèles 1874 à destination de l'armée Française il est le même: "Mre d'Armes St Etienne", pour Manufacture d'Armes de Saint Etienne, écrit sur 2 lignes.

Marquage de la Manufacture d'Armes de Saint Etienne sur le revolver mle 1874

Crédit photo: JL

Marquage de la Manufacture d'Armes de Saint Etienne sur le revolver mle 1874


On retrouve le E couronné de la manufacture sur le barillet et sous le canon:

E courroné de la Manufacture d'Armes de Saint Etienne sur le barillet du revolver 1874Crédit photo: JL

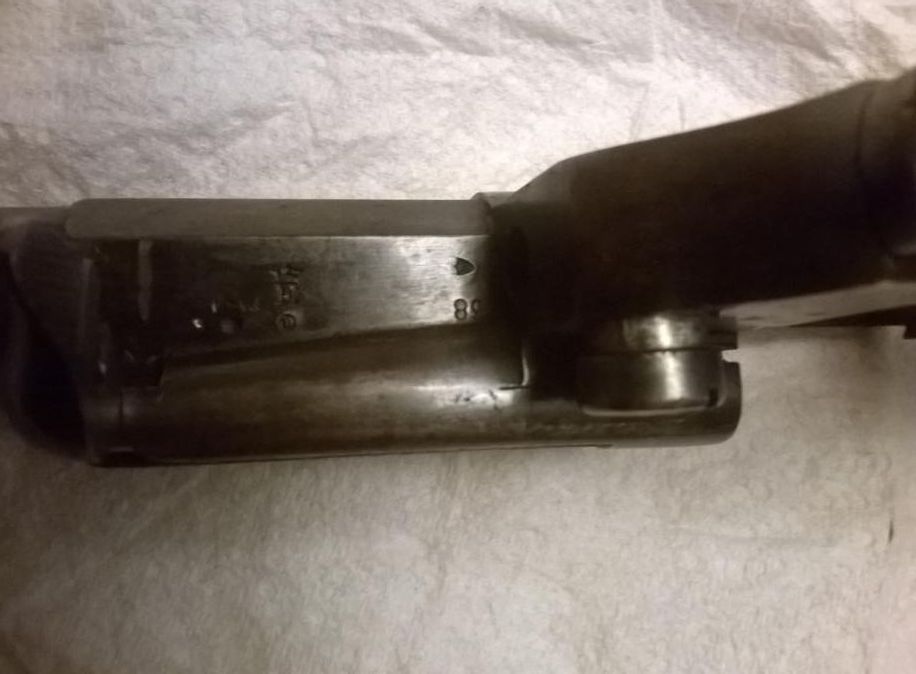

E courroné de la Manufacture d'Armes de Saint Etienne sous le canon du revolver 1874


Marquage "M" au dessus de la crosse

Certaines armes portent un "M" au dessus de la plaquette de crosse droite.

marquage M du revolver 1874

Crédit photo: JL

Ce "M", même s'il à longtemps été pris pour le "M" de Marine (ou Modifié pour la cartouche de marine), est en fait un poinçon de retour en manufacture, pour révision, ou changement de pièces, selon l'instruction sur les armes et les munitions en service du Ministère de la Guerre daté de 1905 (voir dans la bibliographie).


Les autres marquages du revolver 1874

Comme le revolver 1873, on retrouve sur le 1874 plusieurs poinçons sur la carcasse et les pièces, qui sont des poinçons d'ateliers et des poinçons de contrôles apposés tout au long des étapes de fabrication des revolvers.

Poinçons d'atelier sur l'avant du barillet du revolver 1874:

Poinçons sur le barillet d'un revolver 1874

Crédit photo: JL


Marquages de ratelier sur la crosse du revolver 1874:

Marquages de ratelier sur la crosse d'un revolver 1874

Crédit photo: JL


Caractéristiques du revolver d'ordonnance modèle 1874

revolver d'ordonnance modèle 1874

revolver d'ordonnance modèle 1874

Les caractéristiques du revolver 1874 sont:

  • calibre: 11mm
  • munition: 11 X 17 R
  • vitesse initiale: 130 m/s (cartouche mle 1873) / 190m/s (cartouche mle 1873-90)
  • contenance du barillet: 6 cartouches
  • portée pratique: 25m
  • poids à vide: 1,00 kg
  • poids chargé: 1,1 kg
  • longueur: 228mm
  • hauteur: 168mm
  • longueur du canon: 110 mm
  • rayures: 4 au pas à droite de 350mm


Eclaté du revolver d'ordonnance mle 1874:

éclaté du revolver modèle 1874

éclaté du revolver modèle 1874


revolver 1874 ouvert mécanique

Crédit photo: JL

Tableau des numéros de séries du revolver 1874

Tableau des revolvers modèles 1874 rencontrés, sur le même modèle que le tableau de fabrication par année du revolver modèle 1873. Ici aussi vous ne retrouverez que les revolvers modèles 1874 militaires pour la france, à destination de l'armée (armée de terre et gendarmerie). Pas de modèles de marine ou destinés à la Suède, ou encore de modèles civils.


Enfin, les liens en bleu vous permettent de voir le revolver modèle 1874 répondant à ce numéro de série (lien extérieur ou galerie photo). N'hésitez pas à cliquer dessus.


Année sur le canon Année de fabrication réelle Numéro de série Numéro de série court Marquage du modèle "M" au dessus de la crosse ? Ancre sous la poignée? Bronzage
S.1875 1875 N 21 A 21 Mle 1874 Non Non Bleu
S.1875 1875 N 89 A 89 Mle 1874 Non Non Bleu
S.1875 1875 N 430 E 30 Mle 1874 Non Non Bleu
S.1875 1875 N 1417 O 17 Mle 1874 Oui Non Bleu
S.1875 1875 N 1627 Q 27 Mle 1874 Oui Non Bleu
S.1875 1875 N 1940 Mle 1874
S.1875 1875 N 3383 I 83 Mle 1874 Non Non Bleu
Fin de l'année 1875: N 1 à F 3902
S.1876 1876 N 4780 X 80 Mle 1873 Non Non Absent
S.1876 1876 N 6014 K 14 Mle 1874 Non Non Bleu
S.1876 1876 N 6516 P 16 Mle 1874 Non Non Bleu
S.1876 1876 N 7401 Z 1 Mle 1874 Non Non Bleu
Fin de l'année 1876: N 3903 à N 10710
S.1876 1876 N 11395 N 95 Mle 1874 Non Non Bleu
S.1876 1876 N 10153 Mle 1874
Fin de l'année 1877: N 10711 à N 17364
S.1877 1878 N 17766 G 66 Mle 1874 Non Non Bleu
S.1878 1878 N 18776 M 76 Mle 1874 Non Non Bleu
S.1878 1878 N 19726 X 26 Mle 1874 Non Non Bleu
Fin de l'année 1878: N 17365 à N 22394
S.1878 1879 N 23476 J 76 Mle 1874 Non Non Noir
S.1879 1879 N 24555 U 55 Mle 1874 Oui Non Noir
S.1879 1879 N 24868 Mle 1874 Non Noir
S.1879 1879 N 25987 Mle 1874 Non Non Noir
S.1879 1879 N 26159 L 59 Mle 1874 Non Non Absent
S.1879 1879 N 26948 T 48 Mle 1874 Oui Non Noir
S.1879 1879 N 27040 U 40 Mle 1874 Non Non Noir
Fin de l'année 1879: N 22395 à N 26956
S.1879 1880 N 27040 U 40 Mle 1874 Non Non Noir
Fin de l'année 1880: N 26957 à N 28500
Fin de l'année 1881: N 28501 à N 30120
S.1881 1882 N 30460 E 60 Mle 1874 Non Non Noir
Fin de l'année 1882: N 30121 à N 32000
Fin de l'année 1883: N 32001 à N 33000
Fin de l'année 1884: N 33001 à N 34000
S.1885 1885 N 35805 Mle 1874
Fin de l'année 1885: N 34001 à N 36000
Fin de l'année 1886: N 36001 à N 37200

Les revolvers 1874 prix de tir

En cours de rédaction


On trouve des revolvers modèles 1874 prix de tir, à la fois de fabrication de la Manufacture d'Armes de Saint Etienne (MAS), mais aussi de fabrication civile. En voici l'explication, dans un courrier à la MAS:

28 février 1888, Gras à MAS (revolver 74 prix de tir) :

En réponse à votre lettre du 24 février et me référant à votre lettre du 31 janvier dernier (commande de 100 revolvers Mle 74 prix de tir), je vous fais savoir que je vous autorise à vous procurer dans le commerce les 100 revolvers prix de tir que vous avez en commande avec carcasses en fonte malléable.
Ces revolvers ne devront pas, bien entendu, porter l’estampille de la manufacture, mais ils devront être visités avec le plus grand soin.
D’après les renseignements que j’ai pris au ministre, le service de l’infanterie auquel ces armes sont destinées, aurait besoin des 10 premières immédiatement et du reste à bref délai.
Je crois donc qu’il convient de renoncer à l’emploi des carcasses en acier bien qu’il soit regrettable de livrer à des officiers des armes qui ne sont pas satisfaisants de tout point.

Source de l'échange: Stéphane Rivoire.


Vous trouverez sur la page des fabrications des revolvers modèles 1873-1874 civils, un exemplaire prix de tir civil.


Revolvers Prix de Tir:

  • Revolver modèle 1874 prix de tir, rechambré en 6mm, canon long
  • Revolver modèle 1892, prix de tir, offert par le Ministère de la Guerre à Monsieur Vial à Epinal
  • Revolver modèle 1874, prix de tir, offert à Monsieur Meyer
    • Revolver 1874 et 1892 prix de tir

      Crédits photos: Les Revolvers Militaires Français, d'Henri Vuillemin.

      Les cartouches 6mm longue et 6mm nationale sont le calibre à la mode entre la fin du XIXe siècle et le début du XXé siècle. On trouve donc plusieurs 1874 prix de tir chambrés dans ces 2 calibres.


      Revolver modèle 1874, prix de tir, en coffret.

      Revolver mle 1874 prix de tir en coffret


      Plaquette de revolver modèle 1874, avec la plaque typique, marquée "Prix de tir offert par le Ministère de la Guerre". Revolver mle 1874 ici attribué à P.Froussard.

      plaquette revolver mle 1874 prix de tir


      Certains revolvers mle 1873 possèdent aussi une plaquette "prix de tir". Voir les numéros de série F 46736, G 49963 (prix de tir 1968) ou encore J 25665 dans le tableau de recensement de fabrication par années des revolvers mle 1873, ou encore ici (F 46736):

      revolver 1873 prix de tir


      Le revolver 1874 de Marine

      Comme pour le revolver modèle 1873, une version du revolver mle 1874 de marine a été fabriquée.

      Il s'agit de la version la plus rare: seulement 1 316 exemplaires construits.

      Utilisant la cartouche de 12 mm marine, les 1874 de marine sont réservés aux officiers de la marine. Ils diffèrent quelque peu des marquages des 1874 présentés sur cette page.

      Sur la page consacrée au revolver 1873 de marine vous trouverez la description détaillée du revolver modèle 1874 de marine, ainsi que le tableau de fabrication et des photos plus détaillées.

      Le revolver 1874 de marine n'a été produit que sur les 3 années suivantes:

      • 1878
      • 1880
      • 1882


      revolver 1874 de marine

Partager https://www.revolver1873.fr/revolver-1874.php sur Facebook Partager https://www.revolver1873.fr/revolver-1874.php sur Twitter


NB NaturaBuy
