Démontage du revolver d'essai modèle 1887

démontage du revolver modèle 1873 Le revolver d'essai modèle 1887 est l'évolution du revolver d'essai modèle 1885, en calibre 8mm (8mm non réglementaire).
Très proche du futur revolver d'ordonnance modèle 1892, il se caractérise par un barillet fixe.

Le démontage et remontage se fait ici avec une version du commerce de ce revolver.

Revolver modèle 1887 du commerce avec sabre d'officier de l'armée d'Afrique, képi de l'artillerie et manuel du gradé de l'artillerie

En effet, le revolver d'essai modèle 1887, contrairement au modèle du commerce, ne possède pas de verrou sur le mécanisme de l'axe de barillet:

revolver d'essai modèle 1887, bronzé

Revolver d'essai modèle 1887, bronzé. Source: Naturabuy

revolver modèle 1887 du commerce

Revolver modèle 1887 du commerce.

Avant toute opération de démontage vérifier que l'arme est déchargée et qu'il n'existe aucun risque pour vous et les personnes qui vous entourent.

Pour cela, tirer la portière en arrière, pour mettre l'arme en sécurité: le chien ne percute plus. Appuyez sur la queue de détente pour faire tourner le barillet, afin de vérifier que les chambres sont biens vides.

démontage Revolver modèle 1887

Mettre le chien à l'abattu et refermer la portière.

Démontage de campagne du revolver 1887

Consiste à déposer le barillet et démonter le mécanisme de platine.

Enlever le barillet

Tirer la baguette vers l'avant du revolver, puis la faire pivoter jusqu'au blocage

démontage Revolver modèle 1887: tirer la baguette vers l'avant

démontage Revolver modèle 1887: faire pivoter la baguette jusqu'au blocage

tirer vers l'avant le verrou sur le mécanisme de blocage de la baguette

démontage Revolver modèle 1887: tirer le verrou vers l'avant

En maintenant ce verrou tiré vers l'avant, relever le mécanisme maintenant la baguette. L'axe de barillet est ainsi dégagé.

démontage Revolver modèle 1887: dégager l'axe de barillet

Sortir l'axe de barillet (vers l'avant)

démontage Revolver modèle 1887: sortir l'axe de barillet

Ouvrir la portière de chargement (la tirer vers l'arrière)

démontage Revolver modèle 1887: ouvrir la portière de chargement

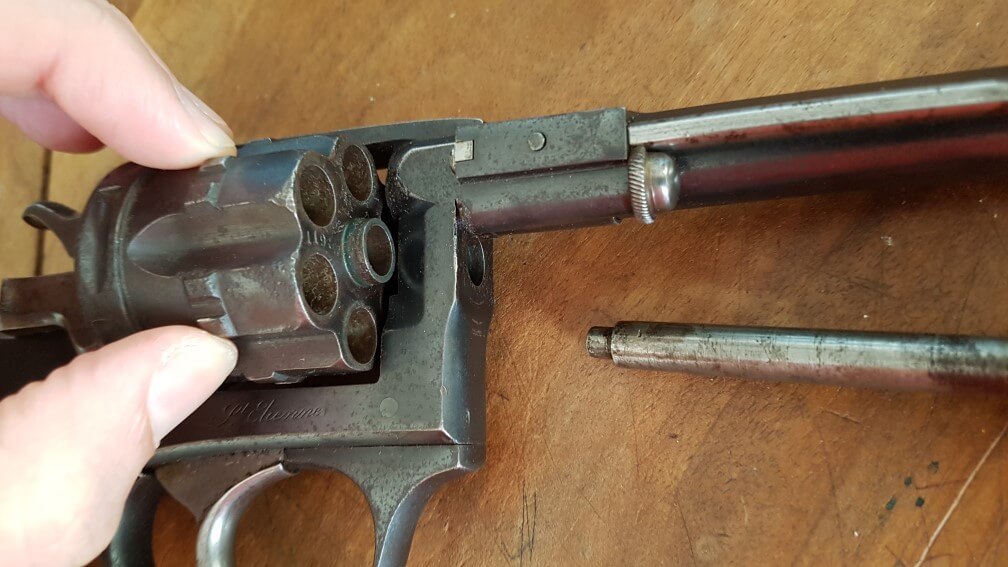

Récupérer le barillet, par le coté droit.

démontage Revolver modèle 1887: Récupérer le barillet, par le coté droit

Déposer la plaque de recouvrement

Utiliser l'axe de barillet comme tournevis pour dévisser la vis de la plaque-pontet (vis imperdable)

démontage Revolver modèle 1887: Utiliser l'axe de barillet comme tournevis pour dévisser la vis de la plaque-pontet

Rabattre la plaque-pontet

démontage Revolver modèle 1887: Rabattre la plaque-pontet

Déposer la plaquette gauche

démontage Revolver modèle 1887: Déposer la plaquette gauche

Démontage de la platine

La platine étant à découvert, commencez par enlever la vis maintenant le levier de rebondissement

démontage Revolver modèle 1887: enlever la vis maintenant le levier de rebondissement

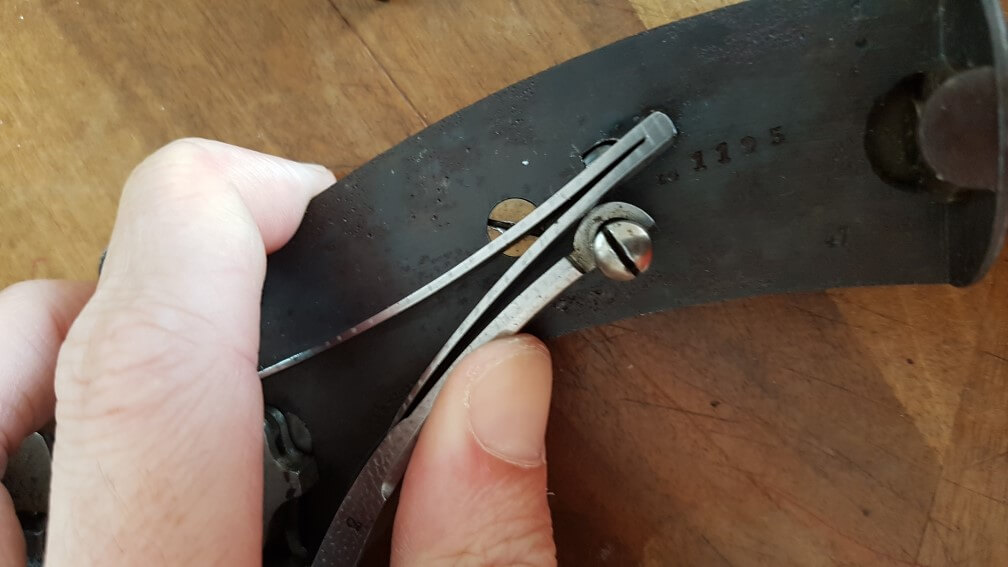

Maintenez le levier de rebondissement, lors des derniers tours de vis

démontage Revolver modèle 1887: Maintenez le levier de rebondissement

Récupérez le levier de rebondissement

démontage Revolver modèle 1887: Récupérez le levier de rebondissement

Faire pivoter le levier central vers le haut (pièce avec le marquage n° 3)

démontage Revolver modèle 1887: Faire pivoter le levier central vers le haut

Oter le levier central de son axe, en le tirant vers vous

démontage Revolver modèle 1887: Oter le levier central

Oter le chien et grand ressort de leur axe, en les tirants simultanément, vers vous. Bien dégager le tenon du grand ressort de son encastrement

démontage Revolver modèle 1887: Oter le chien et grand ressort, en les tirants simultanément, vers le haut. Bien dégager le tenon du grand ressort de son encastrement

Séparer le grand ressort de la chaînette du chien

démontage Revolver modèle 1887: Séparer le grand ressort de la chaînette du chien

Rammener la queue de détente vers l'avant

démontage Revolver modèle 1887: Rammener la queue de détente vers l'avant

Oter la barette, en la sortant vers vous

démontage Revolver modèle 1887: Oter la barette, en la sortant par le haut

Oter la queue de détente de son axe, en la sortant vers vous

démontage Revolver modèle 1887: Oter la queue de détente , en la sortant par le haut

Voilà votre revolver modèle 1887 démonté.
Vous pouvez le nettoyer et l'entretenir.

Remontage du revolver d'essai modèle 1887

Le remontage s'effectue dans l'ordre inverse du démontage

Remontage suite au démontage de campagne

Consiste à remonter le mécanisme de platine et remettre le barillet en place

Remontage de la platine

Remettre la queue de détente sur son axe

Relettre en place la barette et la pousser dans son logement

Rammener la queue de détente vers l'avant

Réassembler le grand ressort à la chaînette du chien

Remettre en place le chien et le grand ressort, en apuyant sur la partie mobile du chien, pour ne pas qu'elle bloque sur la sécurité de la portière de chargement

Veiller à ce que le tenon du grand ressort soit bien dans son encastrement

Remettre le levier central, et le rabattre vers la gauche

Positionner le levier rebondissant en veillant à ce que la partie mobile soit bien positionnée sur le levier central. Serrer le ressort et le levier et revisser la vis maintenant le levier de rebondissement

Refermer la portière de chargement, et vérifier que le mécanisme est fonctionnel

Remettre en place la plaquette gauche

Refermer la plaque-pontet

revisser la vis de plaque-pontet

Remontage du barillet

Ouvrir la portière de chargement

Remettre en place le barillet dans la cage de barillet

Remettre l'axe de barillet en place

Tirer le verrou du mécanisme de baguette vers l'avant, et remettre en place le mécanisme

Remettre la baguette dans son logement

Voilà votre revolver modèle 1887 remonté. Pensez à effectuer quelques coups de bon fonctionnement en toute sécurité, pour vérifier que tout à été bien remonté.

Revolver d'ordonnance modèle 1887 contrat militaire, modèle 1887 du commerce de Saint Etienne et fabrication civile belge du 1887

Revolver d'ordonnance modèle 1887 du contrat militaire, revolver modèle 1887 du commerce (Saint Etienne) et revolver modèle 1887 de fabrication civile belge. Crédit photos: DL

Ressources supplémentaires

Documentation technique du revolver modèle 1887

Dans la bibliographie, vous trouverez un document d'époque concernant les revolvers modèles 1887 du contrat militaire et les revolvers modèles 1887 du commerce: "Table des dimensions et planches du revolver calibre 8mm", du 1er Mai 1887, par la Section technique de l'Artillerie (STA).
