Comment démonter et remonter un revolver d'ordonnance modèle 1892 ?

démontage du revolver modèle 1892Instructions de démontage et remontage du revolver modèle 1892, pour son entretien.
Les revolvers réglementaires (MAS) modèles 1892 et les revolvers modèles 1892 dits "du commerce" sont très similaires, et les instructions de démontage et remontage présentes sur cette page s'appliquent aux deux versions.

Les instructions de démontage et remontage du revolver d'ordonnance modèle 1892 sont tirées de l'Instruction sommaire sur le Revolver modèle 1892 (1ère édition, du 8 Février 1893), approuvée par le ministère de la guerre, aux éditions Henri Charles-Lavauzelle (voir dans la bibliographie, pour consulter ce document).

Revolver modèle 1892 réglementaire et revolver modèle 1892 du commerce, avec l'Instruction sommaire sur le Revolver modèle 1892

Revolver modèle 1892 réglementaire, revolver modèle 1892 du commerce et l'Instruction sommaire sur le Revolver modèle 1892, du 8 Février 1893.


Les pièces constitutives du revolver modèle 1892

Platine du revolver modèle 1892

Source: Instruction sur l'armement et le matériel de tir, du 10 novembre 1924.

Démontage du revolver d'ordonnance modèle 1892

Le démontage et remontage se fait ici alternativement avec une version réglementaire (MAS) de ce revolver, et une version du commerce.

Avant toute opération de démontage vérifier que l'arme est déchargée et qu'il n'existe aucun risque pour vous et les personnes qui vous entourent.

Pour cela, tirer la portière en arrière, pour mettre l'arme en sécurité: le chien ne percute plus.
Faites ensuite basculer le barillet sur le côté droit de l'arme, afin de vérifier que les chambres sont biens vides.

démontage Revolver modèle 1892


Remettre le barillet en place, mettre le chien à l'abattu et refermer la portière.


Mise à découvert de la platine

Dévisser la vis de plaque-pontet

démontage Revolver modèle 1892


Rabattre la plaque-pontet

démontage Revolver modèle 1892


Enlever la plaquette gauche.

démontage Revolver modèle 1892


Démontage de la platine

La platine étant à découvert, ouvrir la porte et placer le revolver dans la main gauche, le pouce contre l'avant de la carcasse, les deux derniers doigts contre l'arrière de la détente (queue de détente).

démontage Revolver modèle 1892

démontage Revolver modèle 1892


Saisir le grand ressort avec la main droite un peu en avant du tenon, le pousser à droite en le soulevant légèrement pour dégager le tenon de son encastrement.

Laisser le ressort se détendre librement et l'enlever.

démontage Revolver modèle 1892


Chasser en arrière la crête du chien.

Enlever le chien.

démontage Revolver modèle 1892


Pousser en avant la détente (queue de détente).

Dégager la barrette de son logement, la séparer de la détente (queue de détente).

démontage Revolver modèle 1892


Enfin enlever la détente (queue de détente). (On peut retirer à la fois ces deux pièces en agissant sur la queue de détente.)

démontage Revolver modèle 1892


(Sur les modèles réglementaires, les pièces de la platine sont numérotées de 1 à 4 dans l'ordre de démontage.)

pièces de la platine du Revolver modèle 1892 numérotées dans l'ordre de démontage


Démontage du support du barillet

La porte étant ouverte, dévisser la vis-arrêtoir de support de barillet.

Retirer cette vis, rabattre le barillet en demi à droite, de manière à bander le ressort de support.

Pousser le barillet en avant pour faire sortir le pivot de son logement.

Le mouvement commencé, rabattre complètement le barillet à droite pour empêcher la branche du ressort de tomber dans la gorge du pivot.

Remontage du revolver d'ordonnance modèle 1892

Le remontage s'opère dans l'ordre inverse du démontage.


Remontage du barillet

La vis-arrêtoir de support de barillet étant enlevée et la porte ouverte: engager le bout du pivot de support dans son logement, le méplat contre la branche du ressort, faire glisser le barillet en arrière le long de son axe jusqu'à la butée de la carcasse.

Rabattre le barillet en demi à gauche pour bander le ressort, et presser en arrière le bras du support de manière à faire entrer le pivot dans son logement.

Rabattre complètement le barillet dans sa cage, et remettre en place la vis-arrêtoir.


Remontage de la platine

La porte étant ouverte: remettre en place la détente (queue de détente), la barrette et le chien.

Placer le revolver dans la main gauche comme pour le démontage, saisir le grand ressort de la main droite, engager la griffe plate dans son logement en l'appuyant contre le galet de barrette.

Comprimer la branche de percussion avec les deux premiers doigts de manière à amener son galet au contact du chien.

En même temps pousser le ressort à droite avec le pouce jusqu'à ce que le tenon rentre dans son encastrement.


Remontage de la plaque-pontet

Remettre la plaquette gauche en place.

Rabattre à droite la plaque-pontet contre la vis.

On facilite la prise des filets en tournant d'abord d'un demi-tour pour dévisser, puis en vissant.


Voilà votre revolver modèle 1892 remonté. Pensez à effectuer quelques coups de bon fonctionnement en toute sécurité, pour vérifier que tout a été bien remonté.

Démontage complet du revolver d'ordonnance modèle 1892

Le démontage complet du barillet ne doit être effectué que dans l'atelier du maître-armurier.


Démonter complètement le barillet

Dévisser la vis-goupille de poussoir.

Puis le poussoir.

Enlever le support de barillet,

Le tube relié au ressort d'extracteur,

Et l'extracteur goupillé sur sa tige.


Enlever la plaque-pontet et sa vis

Dévisser la vis du pivot et dégager la plaque-pontet.

Dévisser la vis-arrêtoir de vis de plaque-pontet et retirer cette dernière vis.

Le remontage des pièces précédentes à lieu dans l'ordre inverse.


Enlever la plaquette droite

Dévisser la vis de rosette.

Enlever la rosette et la plaquette.

Le remontage des pièces précédentes à lieu dans l'ordre inverse.


Enlever l'anneau de calotte

Faire glisser de gauche à droite le verrou-arrêtoir d'anneau de calotte en frappant à petits coups sur l'oreille gauche avec un manche en bois.

Le remontage des pièces précédentes à lieu dans l'ordre inverse.


Enlever la porte et le verrou de barillet

Enlever le ressort de porte: à cet effet, introduire la lame d'un tournevis dans l'évidemment existant sous la branche inférieur du ressort, et faire effort sur cette branche pour la dégager de son logement.

Le remontage des pièces précédentes à lieu dans l'ordre inverse.


Nota: il existe un outil spécifique qui permet à la fois de démonter le ressort de percussion et le ressort de portière:

Outil démonte ressort de percussion, pour le revolver modèle 1892

Outil démonte ressort de portière, pour le revolver modèle 1892

Outil démonte ressort de portière, pour le revolver modèle 1892

Outil démonte ressort de portière, pour le revolver modèle 1892

Outil démonte ressort de percussion, pour le revolver modèle 1892

Outil démonte ressort de percussion, pour le revolver modèle 1892

Ressources supplémentaires

Documentation technique du revolver modèle 1892

Dans la bibliographie, vous trouverez différents document d'époque concernant les revolvers modèles 1892:

  • Instruction sommaire sur le Revolver modèle 1892 du 8 Février 1893
  • Examen de 10 revolvers mle 1892 arrivés de la Manufacture de St Etienne le 20 Février 1893, ordre Ministériel du 13 Janvier 1893 n°68, par le chef d'escadron J. Bauret.
  • Rapport sur le revolver modèle 1892 par l'Ecole normale de tir, du 12 Juillet 1893
  • Armes à feu portatives Revolver Modèle 1892: Tables de construction (Texte), du 15 Janvier 1895
  • Armes à feu portatives Revolver Modèle 1892: Tables de construction (Planches), du 15 Janvier 1895


Nomenclature des pièces constitutives (arme et platine) du revolver modèle 1892

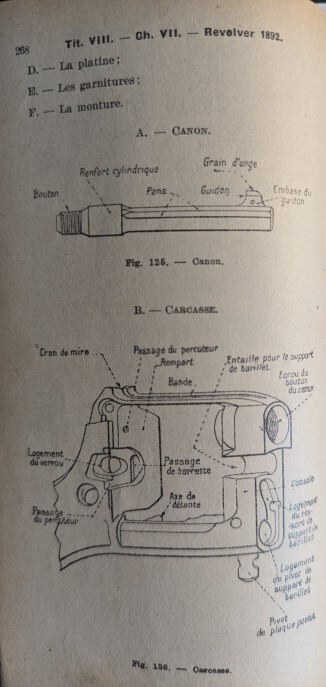

Nomenclature du revolver modèle 1892, issue du Manuel du Gradé d'Infanterie, du 1er septembre 1935.

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935

Nomenclature du revolver modèle 1892, Manuel du Gradé d'Infanterie du 1er septembre 1935
