La manufacture de Saint Etienne a fabriqué 1000 modèles pour la marine Suèdoise: "Revolver M/1884 för Flottan".
La commande suédoise
L'armée Suédoise, déjà utilisatrice de revolvers Lefaucheux modèle 1854 (convertis à percussion centrale), décide en 1882 de moderniser l'arme de poing de sa marine.
Elle fait donc appel à la manufacture de Saint Etienne, pour acquérir des revolvers modèles 1873.
La commande avec la Suède est signée le 7 Mars 1884, après divers essais, et porte sur 1000 revolvers.
Le revolver modèle 1873 pour la marine Suèdoise est officiellement adopté sous le nom de Revolver M/1884 för Flottan où revolver modèle 1884 pour la marine (contrairement à l'armée suédoise qui utilisait un "m" minuscule pour désigner les numéros de modèle, la marine suédoise utilisait un "M" majuscule).
Il sera utilisé jusqu'en 1887, remplacé par le Nagant modèle 1887.
Les revolvers modèles 1884 de la marine suédoise seront alors reversés au personnel masculin de la Croix Rouge Suédoise.
Crédit photo: forum Historiskt Samlarforum.
Vous retrouverez sur ce site les différents revolvers (et pistolets) adoptés par l'armée Suédoise (Revolvers modèles 1863, 1871, 1863-79, 1884 et 1887).
Le Revolver M/1884 de la marine suédoise
Le revolver mle 1873 adopté par la marine suédoise serait, à priori, le modèle modifié pour la marine, donc en calibre 12mm.
La commande de 1000 revolvers sera livrée en 2 fois (300, puis 700 revolvers), car conclue avec les entrepreneurs de la MAS de l'époque: Alexandre Sütterlin et Maurice Lippmann, puis Monsieur Henry. La première commande portera sur 300 revolvers, marqués "Sutterlin et Lippmann & Cie", et la seconde sur 700 revolvers marqués "Henry".
Crédit photo: Josef Alm: Arméns Eldhandvapen förr och nu, II, p 138-139. (voir dans la bibliographie)
Source: forums.gunboards.com
Attention, il est à noter que Messieurs Sutterlin et Lippmann, Puis Monsieur Henry ont fabriqués des revolvers modèles 1873 et 1874 pour le marché civil. Donc ce n'est pas parce qu'un revolver modèle 1873 ou 1874 possède les marquages de ces entrepreneurs qu'il est forcément issue de la commande Suédoise !
Pour que le revolver soit issue de cette commande, il doit posséder la couronne sur le côté droit de la carcasse, à l'avant du barillet.
Les revolvers du commerce fabriqués par Alexandre Sütterlin et Maurice Lippmann, puis par l'entrepreneur Henry ne possèdent pas cette couronne, mais le reste des marquages est similaire !
Poinçon représentant la couronne Suédoise, qui est présent seulement sur les revolvers modèles 1873 fabriqués par Sütterlin & Lippman, puis Henry, à destination de la marine Suédoise. Tout revolver marqué Sütterlin & Lippman, ou Henry, mais qui ne possède ps ce poinçon est destiné au marché civil (commerce) Français.
Des 1873 avec des marquages particuliers: SUTTERLIN et LIPPMANN, ou encore HENRY...
Toutefois, ces revolvers fabriqués à Saint Etienne et livrés à la Suède diffèrent légèrement de la version française, au niveau des marquages.
Il y a eu 2 série de revolvers fabriqués: Sutterlin et Lippmann (300 exemplaires) et Henry (700 exemplaires).
Marquage de la Manufacture d'Armes de Saint Etienne
Le marquage, pour le modèle Suèdois, est "Mre de St Etienne" ("Mre d'Armes de St Etienne" sur les armes de l'armée Françaises), écrit sur une seule ligne (inscrit sur 2 lignes sur les armes Françaises), et un poinçon représentant la couronne suédoise (il y en à 3 sur le drapeau suédois) est visible sur la carcasse, devant le barillet (Voir la page des marquages des armes Françaises pour comparaison).
En effet, bien qu'arsenal appartenant à l'état, la Manufacture d'armes de Saint Etienne à le droit de commercialiser des armes de guerre en tant qu'entreprise.
Le barillet est aussi marqué par la manufacture: on retrouve soit un poinçon "E couronné" (comme sur la version française), soit le marquage qu'on retrouve sur les armes à destination du marché civil, produites à St Etienne, à savoir les 2 canons entrecroisés, avec marqué "Armes et cycle de St Etienne".
Le premier marquage apparaitrait sur les armes de la production Henry, alors que le secont apparaitrait sur la production Sutterlin et Lippmann.
Numéros de série des revolvers mle 1873 Suédois
Les revolvers mle 1873 destinés à la Suède ne portent pas de millésime sur le coté du canon (S.date).
La numérotation est différente des modèles Français.
En effet, les exemplaires de la marine Suédoise sont numérotés sur les faces cachées de l'arme (intérieur du pontet, intérieur de la plaque de recouvrement, ...).
Ce marquage comprend un numéro de série, à 4 chiffres, inscrit dans l'intérieur de la poignée, et un numéro court.
(Par exemple, le numéro 5727 portera le numéro court H 27, le numéro 2886 portera le numéro court D 86, ou encore le numéro 7198 portera le numéro court V 98.)
Enfin, on peux remarquer deux types de marquages à l'avant du barillet, sur le côté gauche. Cette différence est due au changement d'entrepreneur de la Manufacture de Saint Etienne.

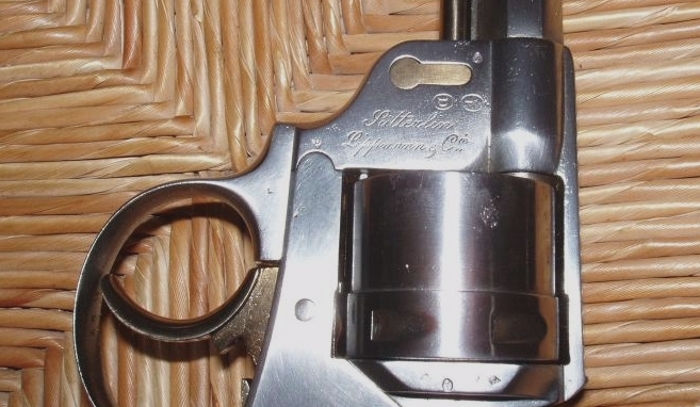

300 revolvers (les premiers des 1000 produits) sont signés "Sutterlin et Lippmann & Cie" sur 2 lignes, et sont accompagnées des lettres "S" et "L" dans un cartouche ovale, sur la droite de la carcasse, sous la portière de rechargement.
Les 700 autres revolvers, produits après le remplacement de l'entreprise de Messieurs Sutterlin et Lippmann par une nouvelle, sous la direction de Monsieur Henry (le 1er Janvier 1884, selon l'Historique de la Manufacture d'Armes de Guerre de Saint-Etienne, du Capitaine Raymond Dubessy. Mr Henry acquérait ainsi pour une période de 10 ans la gestion de l'entreprise), portent le marquage Henry, sur une ligne, sur la carcasse, devant le barillet, ainsi que la lettre "H" dans un cartouche ovale, sur la droite de la carcasse, sous la portière de rechargement.
Certains revolvers de cette série seront bronzés noir de guerre par la suite, à la demande de l'amirauté suédoise.
On notera que la commande Suédoise, signée le 7 Mars 1884, intervient après le changement de direction de la Manufacture (1er janvier 1884). Cela pose donc question sur les 300 premiers exemplaires livrés qui portent la signature de Sutterlin et Lipmann.
2 hypothèses de travail, à creuser:
- Lors de la commande, on livre à la marine Suédoise les 300 premières armes, tirées des stocks, et donc encore marqués Sutterlin et Lippmann, puis on fabrique les 700 suivants, avec la signature Henry.
- Les dates données (date de la commande Suédoise et/ou changement de la direction de la manufacture) sont fausses.
Le système de marquages du numéro de série de ces revolvers à vu plusieurs interprétations.
Pour certains, Les revolvers signés Sutterlin et Lipmann furent produits en 3 séries: A, B et C. Chacune des séries comptes 100 armes, numérotées A1 à A100, B1 à B100 et C1 à C100. Les revolvers signés Henry continuent dans cette logique: D1 à D100,E1 à E100, F1 à F100, G1 à G100, H1 à H100, I1 à I100 et J1 à J100.
Toutefois, au vu des numéros de série relevés sur les exemplaires suédois répertoriés, cette numérotation est impossible.
Pour d'autres, comme Monsieur Vuillemin, dans "Les revolvers Militaires français" (voir dans la bibliographie), la numérotation se ferait ainsi: série A, numérotée de 01 à 100; série B, numérotée de 101 à 200; série C, numérotée de 201 à 300, pour les revolvers sgnés Sutterlin et Lippmann.
Les armes signées Henry, continuent de la sorte: Série D, numérotée de 301 à 400; série E, numérotée de 401 à 500; série F, numérotée de 501 à 600; série G, numérotée de 601 à 700; série H, numérotée de 701 à 800; Série I, numérotée de 801 à 900; série J, numérotée dee 901 à 1000.
Cette dernière numérotation me parait plus plausible, même si sur tout les revolvers observés, on note un numéro à 4 chiffres systématiquement.
Calibres des revolvers 1873 destinés à la Suède
Certaines armes seraient en 12mm marine, alors que les autres seraient en 11mm.
Pour les différencier, il suffit, de regarder, comme sur les modèles terres ou marine français, le "M" après le "Mle 1873" apposé sur le canon, et le "M" gravé sur l'avant du barillet.
En effet, les modèles chambrant la 12mm marine sont marqués 1873.M sur le dessus du canon et l'avant du barillet porte aussi la lettre M (pour modifié), donnant ainsi l'indication que les chambres sont taillées pour la cartouche de 12mm de marine.
J'ai pour l'instant vu des revolvers 1873 suédois Sutterlin et Lippmann et Henry en 12mm (il y en a dans les photos de cet article) et en 11mm. Je recherche des informations / photos en 11mm et 12mm marine (avec les numéros de série à 4 chiffres et numéros court), afin d'essayer de déterminer vers quel numéro le changement c'est fait, dans chaque série.
N'hésitez pas à me contacter.
Apparament, pour la série Sutterlin et Lippmann, le passage de 12mm marine vers le 11mm se ferait autour du numéro 80.
Tout les revolvers livrés sont du modèle 1873 (du modèle de troupe, contrairement au modèle 1874, destiné aux officiers français), à l'exception d'un modèle comportant une finition de luxe (Sutterlin, Lippmann & Cie). Il pourrait s'agir d'un cadeau de l'entrepreneur à une personne importante de la délégation suédoise en France.
Photos d'un revolver Suèdois modèle 1884, avec les marquages Sutterlin et Lippmann:
Photos d'un revolver Suèdois modèle 1884, avec les marquages Henry:
Un peu plus sur Alexandre Sütterlin
Alexandre Sütterlin dirigeait l'entreprise familiale Coulaux, Sütterlin et Co. Entreprise liquidée en 1873 par faute de marché. L'entreprise avaient été créée sous le Consulat ou un peu avant pour la réparation des fusils de l'Armée du Rhin et fabriquait des fusils, en particulier le Chassepot vers 1860, puis le Lebel. Ils possédaient aussi une fabrique de sabres à Klingenthal (privatisée vers 1835 sur décision de Soult, ministre de la Guerre) qui a continué a fournir la Marine jusqu'en 1873 et a été l'objet d'une intervention à l'assemblée Nationale, puisque c'était alors en Allemagne!
Alexandre Sütterlin sortait de Centrale et a pris deux fois l'entreprise de la manufacture de Saint-Etienne après avoir quitté l'Alsace en 1873. Il est mort prématurément à 58 ans en 1893. C'est monsieur Henry, un autre entrepreneur, qui lui a succédera. Ce sera le dernier entrepreneur, puisque l'Etat décide alors de prendre en main directement les fabrications.
Poinçon cylindrique utilisé pour marquer les armes commerciales, utilisé à Saint Etienne, par Alexandre Sutterlin:
Crédit photos: C.Sütterlin
Exemple d'un fusil modèle 1866 Chassepot, marqué avec ce poinçon:
Relevé des revolvers fabriqués par Sutterlin & Lippmann, puis Henry, rencontrés
Tableau recensant les revolvers modèls 1873 marqués Sutterlin & Lippmann ou Henry rencontrés.
La colonne "Poinçon Couronne ?" sert à voir les armes issues de la commande pour l'armée Suédoise (véritables "Revolver M/1884 för Flottan"), puisque ces revolvers doivent posséder ce poinçon pour y être rattachés.
Les autres sont des revolvers modèles 1873 du commerce fabriqués par Sutterlin et Lippmann ou Henry, destinés au marché civil.
| Fabriquant | Numéro de série | Numéro de série court | Calibre | Marquage du modèle | Poinçon Couronne ? | Marquage manufacture sur le barillet |
|---|---|---|---|---|---|---|
| SL | 58 | A 58 | Non | |||
| SL | 136 | B 36 | 12 mm | Mle 1873.M | Oui | Armes et cycles de St Etienne |
| SL | 507 | F 7 | 11 mm | Armes et cycles de St Etienne | ||
| SL | 2197 | V 97 | 12 mm | Non | ||
| SL | 2886 | D 86 | 12 mm | Aucun | Non | Armes et cycles de St Etienne |
| SL | 3884 | N 84 | Non | |||
| SL | 5727 | H 27 | 12 mm | Non | Armes et cycles de St Etienne | |
| SL | 7198 | V 98 | 11 mm | Aucun | Non | Armes et cycles de St Etienne |
| SL | Mle 1873.M | Armes et cycles de St Etienne | ||||
| SL | 17152 | Q 88 | Non | Armes et cycles de St Etienne | ||
| H | 90 | A 90 | 12 mm | Mle 1873.M | Oui | |
| H | 124 | B 24 | Mle 1873 | Non | Armes et cycles de St Etienne | |
| H | 301 | D 1 | 12 mm | Mle 1873.M | Oui | E couronné |
| H | 328 | D 28 | 12 mm | Mle 1873.M | Oui | E couronné |
| H | 668 | G 68 | 12 mm | Mle 1873.M | Oui | |
| H | 12 mm | Mle 1873.M | E couronné |
Le revolver modèle 1873 / 1884 de la marine Suédoise dans son environnement

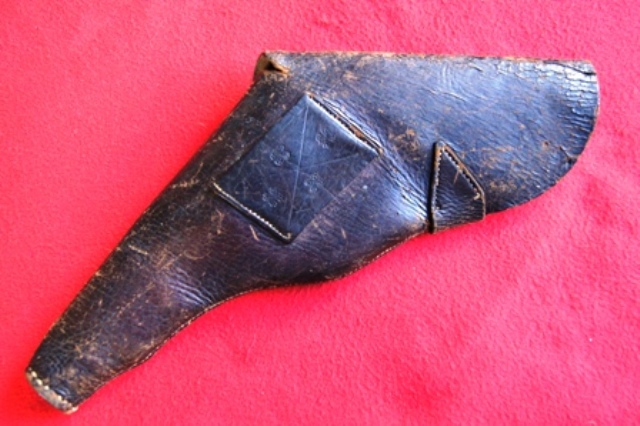

L'étui du revolver M/1884 pour la marine
Il semble qu'il n'y ai pas eu de modèle d'étui officiellement adopté pour le revolver M/1884.
les holsters utilisés auraient été faits sur mesure par les officiers utilisateurs de ce revolver.
L'utilisation d'autres holsters, notamment destinés au m / 1871 et adaptés pour être utilisés avec le M / 1884 ont été notés. Ces étuis possèdent des modifications faites sur le terrain (vu dans des collections de musée) ou ont été simplement utilisés sans adaptations.
Etuis pour les revolvers de la marine suédoise (modèles 1863, 1884 et 1887):
Crédit photo: forum Historiskt Samlarforum.
Crédit photo: gunboards.com
Cartouche suédoise pour le revolver M/1884 et conditionnement
Le revolver M / 1884 suédois est chambré pour la cartouche 11x17mmR, cartouche de revolver standard pour la Suède à cette époque. La cartouche a évolué à partir de la munition de 12 mm utilisée auparavant dans le revolver Lefaucheux m / 1863. La cartouche 11x17mmR a été utilisée pour la première fois dans le revolver Hagström m / 1871 et plus tard dans le Lefaucheux m / 1863-79 modifié.
Cette cartouche 11X17, d'abord produite par Jules Gévelot à Paris, possédait un projectile de 13 grammes (13,2 pour celles fabriquées ensuite par la Suède) et 0,85 grammes de poudre noire, développant une vitesse de 160 mètres par seconde (source: Swedish military ammunition).
Les cartouches ont été distribuées dans des paquets de papier non marqués, contenant 6 cartouches.
Crédit photo: forum Swedish military ammunition.
