Le Revolver modèle 1873 de marine

revolver 1873 de marineSuite à l'adoption, en 1873, par l'armée de terre du revolver modèle 1873, la marine aussi souhaite remplacer ses armes de poing. Toutefois, il lui faudra attendre que les commandes de l'armée de terre soient réglées. Les 1873 de marine sont donc livrés dès 1877. Ils diffèrent légèrement des 1873 terre, et notamment au niveau du calibre, et des marquages.


Le revolver modèle 1873 de marine s'illustrera dans le monde entier, au mains de la marine et de la coloniale. Il voyagera et sera utilisé tout au long des guerres de colonies (second empire colonial Français), et notamment lors de la guerre franco-chinoise (Tonkin, Chine impériale, Annam) entre 1883 et 1885, Indochine, Afrique (1ère expédition de Madagascar en 1881-1882, ...), etc


Marins français à l'entraînement au tir au revolver mle 1873

"Exercice du Pistolet-Revolver
Tous les hommes armés de sabres et revolvers pendant le combat, sont envoyés au moins une fois par semaine à l'exercice de ces petites armes.
"
Marins Français à l'entraînement au tir au revolver modèle 1873. Carte postale. Entre 1886 et 1892.


Revolver modèle 1873 de marine et sabre de bord modèle 1833

Revolver modèle 1873 pour la marine et sabre de bord modèle 1833, dit "cuillère à pot".


Les revolvers de la marine, avant 1873

Le revolver à broche de marine Lefaucheux modèle 1858 et ses évolutions: 1858N (cartouches à broche) et 1858NT (cartouche à percussion centrale 12mm marine)

La marine Impériale, dans les années 1850, souhaite faire évoluer son armement individuel, et notamment les pistolets modèles 1837 et 1849 à un coup, avec chargement par le canon.

Entre 1856 et 1857, elle teste donc différents revolvers:

Les 2 premiers sont rejetés par la commission pour plusieurs raisons: lenteur du chargement, une trop grande sensibilité à l'air marin: corrosif pour le métal, et qui altère les cartouches papiers.


C'est donc le revolver Lefaucheux à cartouches à broche qui sort vainqueur de ces tests. Ce type de revolver à broche sera d'ailleurs largement adopté par les soldats et officiers lors de la guerre de 1870, les revolvers Lefaucheux étant réputés pour leur robustesse, et leur rechargement rapide, grâce à la cartouche à broche.

Revolver à broche de marine Lefaucheux modèle 1858

Revolver de marine Lefaucheux modèle 1858, avec cartouches à broche. Crédit photo: JL


Le nouveau revolver est agréé par la Marine le 27 Octobre 1857, et adopté officiellement en tant que "Pistolet-Revolver Modèle 1858" le 4 Mars 1859.


Le revolver à broche de marine modèle 1858, fabriqué en arsenal d'état, subira plusieurs transformations en 1867 et 1873. Ces modifications ont pour but de moderniser ce revolver.
La première modification, en 1867, porte sur l'ajout d'un rail de baguette, et sur la forme de la poignée. Le revolver de marine continue à utiliser la cartouche à broche et prends alors l'appelation de revolver de marine modèle 1858N.
La 2e modification, en 1873, porte sur le mécanisme, le renfort de la carcasse et la munition: Désormais le revolver peut tirer la cartouche de 12mm de marine, qui n'est plus à broche, mais à percussion centrale. C'est la munition qui sera utilisée dans le revolver Lefaucheux de marine modèle 1870 et dans le revolver de marine modèle 1873.
Les Lefaucheux modèle 1858 pour la marine ainsi modifiés prennent l'appelation de revolver Lefaucheux de marine modèle 1858NT.

Revolver à broche de marine Lefaucheux modèle 1858N (modification de 1867)

Revolver de marine Lefaucheux modèle 1858N (modification de 1867). Ce modèle de revolver utilise encore la cartouche à broche. Crédit photo: JL

Revolver de marine Lefaucheux modèle 1858NT (modification de 1873)

Revolver de marine Lefaucheux modèle 1858NT (modification de 1873). Ce revolver utilise désormais une cartouche à percussion centrale (12mm marine) Crédit photo: JL


Le revolver Lefaucheux modèle 1870 de marine

En 1868, La Marine souhaite passer une commande avec Eugène Lefaucheux, pour 4000 revolvers supplémentaires, du type 1858. Elle ne s'adresse pas aux manufactures d'état, car elles sont surchargées de travail.
Lefaucheux, qui prépare déjà des armes à cartouche à percussion centrale propose à la commission d’artillerie de Vincennes un prototype de son futur revolver modèle 1870.

 Revolver Lefaucheux 1870 de marine

Crédit photo: JL

L'arme est testé pendant 2 ans (à Vincennes, et sur 2 bâtiments: le Louis XIV et le Savoie), et subit de nombreuses modifications. Le revolver est accepté le 3 Février 1870, le marché souscrit le 10 Février 1870, mais non mis à éxécution à cause de la guerre. Les premiers revolvers modèle 1870 ne seront livrés à la marine (à Cherbourg) que le 5 Février 1872.

Le revolver Lefaucheux 1870 de marine utilise la cartouche 12mm à poudre noire, en remplacement des cartouches à broche des modèles précédents.


En 1879, dans son ouvrage Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale (voir dans la bibliographie), le capitaine d'artillerie L.Labiche, décrit ainsi ce revolver et sa munition:

Description du revolver de marine Lefaucheux modèle 1870, dans le Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale par L.Labiche, 1879

Description du revolver de marine Lefaucheux modèle 1870, dans le Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale par L.Labiche, 1879


Le revolver 1873 de marine

L'utilisation du revolver modèle 1873 par l'armée de terre prouve à la marine que la cartouche de 11mm utilisée n'est pas assez puissante. Elle entreprend donc de modifier (dans l'attente que la manufacture de Saint Etienne puisse traiter sa commande de revolvers mle 1873) ses revolvers Lefaucheux modèle 1858, pour les adapter à la plus puissante cartouche de marine de 12mm à percussion centrale, déjà utilisée par les Lefaucheux 1870 de marine.


C'est à partir de 1877 que la marine recevra ses premiers revolvers modèle 1873 en calibre 12 mm (430 revolvers). Toutefois, dès 1886, les revolvers modèle 1873 de marine seront livrés en calibre 11m73. En effet, suite à l'épuisement des stocks de la cartouche "Mle 1870 calibre 12mm marine" fabriquée par les Établissements Gévelot à Issy-les-Moulineaux, la marine adopte le calibre de l'armée de terre. Mais ses revolvers font toujours l'objet d'une commande à part.

revolver mle 1873 de marine

Crédit photo: JL


Les différentes commandes de la marine

La première commande, qui porte sur 13 188 exemplaires du revolver mle 1873 en calibre 12mm est réalisée sur les années suivantes:


Années Numéros de série Nombres d'armes livrées
1877 1 à 430 430
1878 431 à 3770 3 340
1879 3771 à 5010 1 240
1880 5011 à 5080 70
1881 5081 à 5130 50
1882 5131 à 7040 1 910
1883 7041 à 10613 3 573
1884 10614 à 11788 1 175
1885 11789 à 11988 200
1886 11989 à 13188 1 200

La 2e commande porterait sur (environ) 6 711 revolvers mle 1873 en calibre 11mm, répartis comme suit (demande initiale: 7000 revolvers, voir les courriers du 14 août 1886 et du 13 novembre 1886, çi-dessous) :


Années Numéros de série Nombres d'armes livrées
1886 13 189 à 15 000 1811
1887 15 001 à 19 900 4 900

Ces chiffres nous sont donnés par le capitaine Raymond Dubessy (pour le 1er tableau), dans son ouvrage Historique de la Manufacture d'Armes de Guerre de Saint-Etienne, et par Rolf Müller (pour le 2e tableau).
Ici aussi, comme pour les relevés du 1873 terre, il existe des écarts entre ce qui à été écrit et ce qui est existe réellement.

Celà peut s'expliquer par le fait que les documents consultés par Dubessy étaient en fait les prévisionnel de production (les commandes) et non pas les comptes rendus exacts de la production.


Ces courriers de la Manufacture d'Armes de Saint Etienne nous éclairent aussi sur les commandes du 1873 de marine:


7 juin 1886, Gras à MAS :

Je vous préviens que la commande de 1200 revolvers Mle 1873 modifiés pour la Marine (OM des 16 et 18 mars 1886) doit être considérée comme s’ajoutant à celles qui ont fait l’objet de ma dépêche du 8 février dernier par laquelle je vous ai notifié les commandes à exécuter pour le département de la guerre en 1886.


2 août 1886, Gras à MAS :

Je vous adresse un état qui a été adressé au ministre de la Marine au ministre de la guerre et qui indique le reliquat des revolvers et pièces pour revolvers dont la fabrication est demandée pour le département de la Marine.
Je vous prie de me faire savoir si vous auriez quelques difficulté à exécuter intégralement cette commande en 1886. Si elle devait être répartie entre les années 1886 et 1887, vous voudriez bien m’indiquer comment devrait se faire la répartition.
Il n’y aura pas lieu pour cette commande d’agrandir les chambres du barillet, la Marine employant aujourd’hui la même cartouche que l’armée de terre.
Vous voudrez bien examiner s’il ne serait pas rationnel, au point de vue de la fabrication, de céder à la Marine, des revolvers pris dans les approvisionnements et de les remplacer par un nombre égal de revolvers du nouveau modèle aussitôt que celui-ci sera adopté.


14 août 1886, Gras à MAS :

Conformément à l’avis que vous m’avez exprimé, je vous prie de mettre en fabrication les 7000 revolvers Mle 73 et les pièces d’armes détachées que réclame la Marine. Vous tâcherez de livrer en 1886 la plus grande partie possible de cette commande et vous l’achèverez en 1887.
Le montant de ces revolvers venant s’ajouter aux commandes déjà données, il en résulte que la commande totale s’élèvera pour l’année à la somme de 3 000 000 francs.
Si avant la fin de la fabrication des 7000 revolvers Mle 1873 un nouveau modèle de revolver venait à être adopté par le département de la guerre, le reliquat serait remplacé par un même nombre de revolvers du nouveau modèle.
Les pièces de rechange devront être fabriquées intégralement.


13 novembre 1886, Gras à MAS :

Je vous préviens que l’inspecteur des MA a reçu du ministre de la guerre une dépêche en date du 11 novembre dont je crois devoir vous faire connaître l’extrait suivant :
« Mr le Ministre de la Marine et des Colonies est informé que sur la commande de 7000 revolvers Mle 1873 qui fait l’objet de sa lettre du 13 juillet dernier, 3000 de ces armes seront fabriquées en 1886 et les 4000 autres seront terminées dans le courant d’avril 1887. »

Source de ces échanges: Stéphane Rivoire.


Les spécificités et marquages des revolvers mle 1873 de marine

Ces revolvers destinés à la marine gardent, en grande partie, les mêmes marquages que les modèles 1873 destinés à l'armée de terre.
C'est principalement au niveau des marquages des numéros de série que la règle change, ainsi qu'aux marquages spécifiques à la munition.


Pour toutes les revolvers 1873 destinés à la marine le numéro de série ne comporte que des chiffres. Aucune lettre devant.


Spécificités et marquages des 1873 de marine en 12mm (première série)

Les revolvers 1873 de marine de la première série sont tous en calibre 12mm.

Seul le barillet à été modifié, par un réalésage de chacune des 6 chambres, pour accepter cette cartouche, le canon restant inchangé.


Pour reconnaître ces 1873, en plus du numéro de série sans lettres préfixe, on retrouve:

  • Un marquage "Mle 1873.M" sur le dessus du canon (centré). Le "M", ne signifie pas, ici, "Marine", mais "Modifié".

marquage Mle 1873 M, sur le canon du revolver modèle 1873 de marine

  • La lettre "M" est apposée sur la face avant du barillet. (Ici aussi, le "M" signifie "Modifié", et non "Marine").

Marquage M sur la barillet d'un revolver 1873 de marine

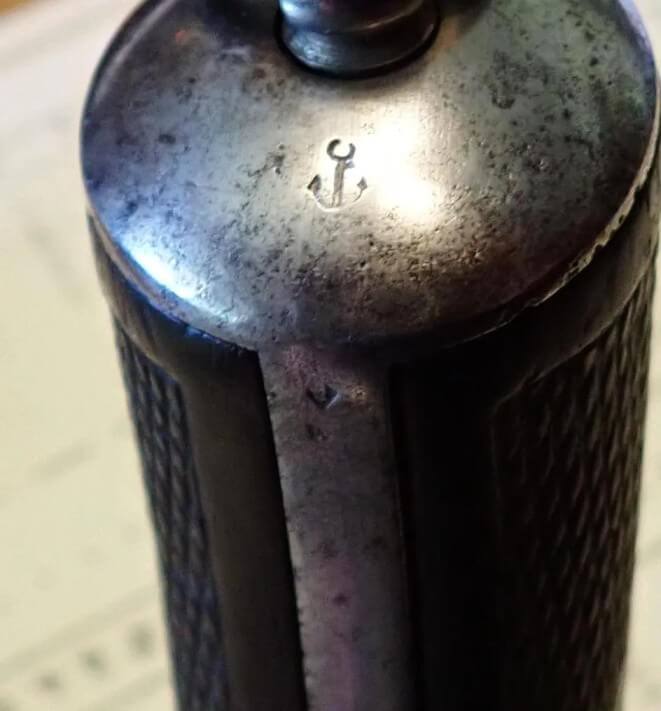

  • Une ancre de marine est frappée sur la calotte de crosse.

Ancre sur la calotte d'un revolver 1873 de marine


De plus, les chambres du barillet présentent un alésage visible, afin de chambrer la cartouche de 12mm.


Photos d'un revolver modèle 1873 de marine de la première série, en calibre 12mm:

Revolver 1873 de marine 12mm

Revolver 1873 de marine 12mm

Marquage de la Manufacture d'armes de Saint Etienne

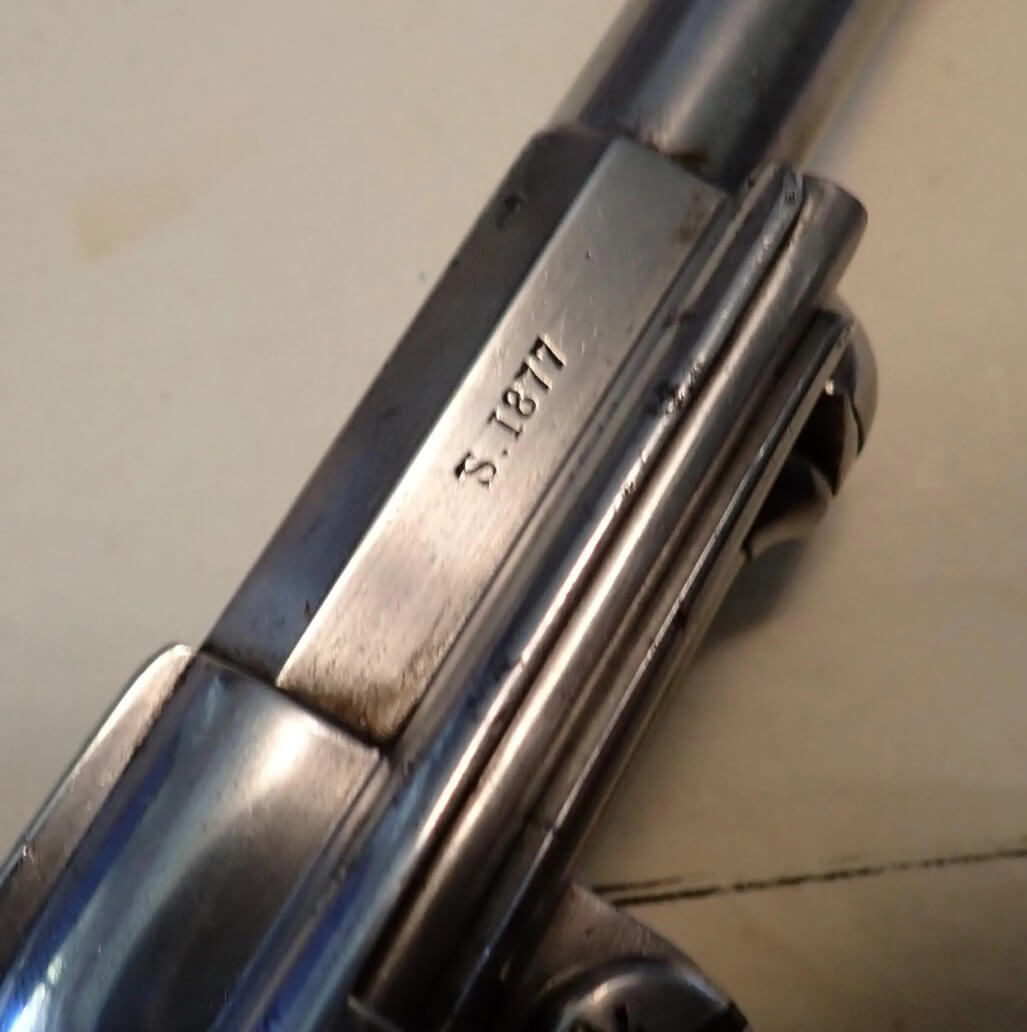

Marquage de l'année sur le canon d'un 1873 de marine

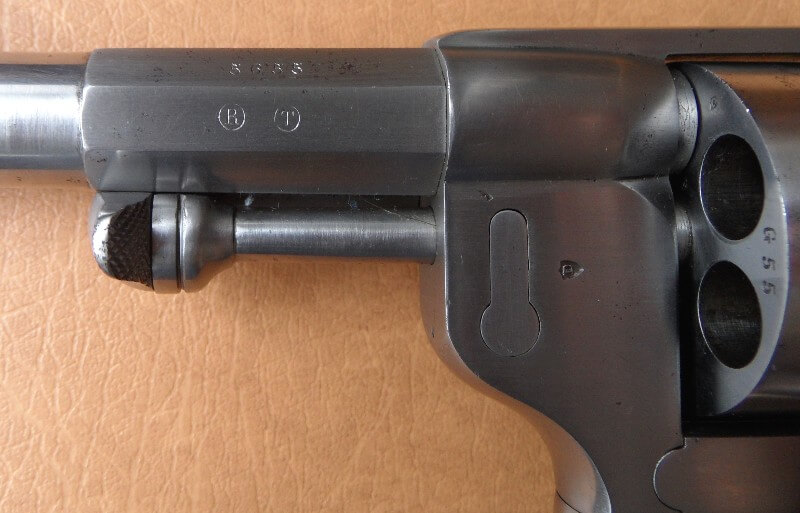

Marquage controleur et acier sur le canon d'un 1873 de marine

Revolver 1873 de marine 12mm

Revolver 1873 de marine 12mm: mécanisme et marquage

Ancre de calotte sur le revolver mle 1873 de marine

Marquage Mle 1873.M sur le canon d'un revolver 1873 de marine

Barillet du 1873 de marine: 12mm et alésage visible

Crédit photos: Gavach.

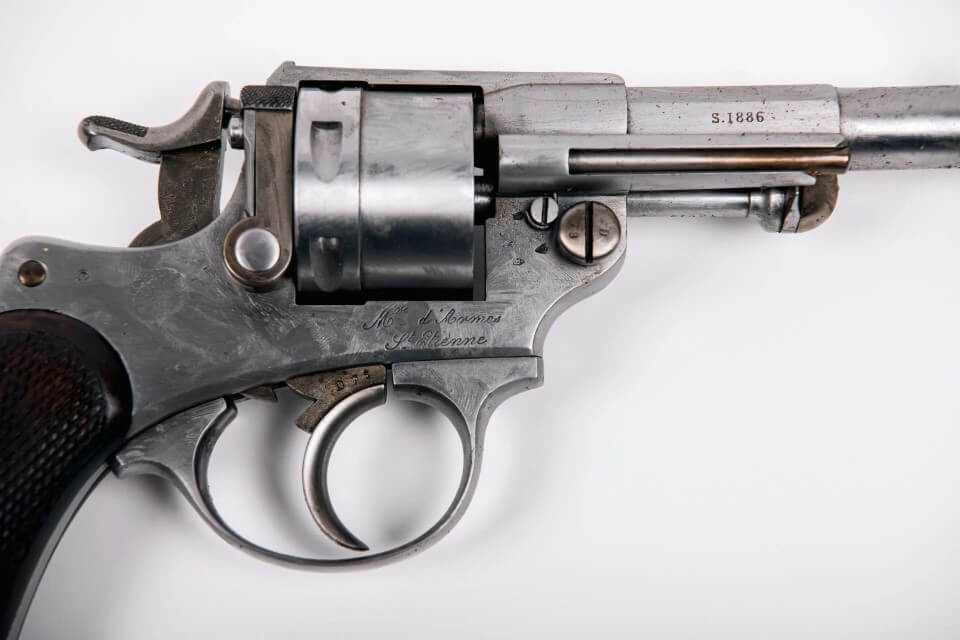

Spécificités et marquages des 1873 de marine en 11mm (deuxième série)

Cette 2e série de 1873 marine est désormais chambrée en 11mm (calibre 11mm73), il n'y a donc plus de raisons de faire apparaître le "M" de "Modifié".

Seul un examen approfondi du numéro de série vous révelera qu'il s'agit d'un 1873 de marine, 2e commande. En effet, sur ces modèles aussi, le numéro de série ne possède pas non plus de lettre en préfixe.

On retrouve donc un marquage "Mle 1873" sur le dessus du canon, ainsi que l'ancre sur la calotte de crosse.


Photos d'un revolver modèle 1873 de marine de la deuxième série, en calibre 11mm:

Revolver 1873 de marine 11mm

Revolver 1873 de marine 11mm

Marquage de la Manufacture d'armes de Saint Etienne

Marquage de l'année sur le canon d'un 1873 de marine

Marquage controleur et acier sur le canon d'un 1873 de marine

Revolver 1873 de marine 11mm

Revolver 1873 de marine 11mm: mécanisme et marquage

Ancre de calotte sur le revolver mle 1873 de marine

Barillet du 1873 de marine: 11mm

Marquage Mle 1873 sur le canon d'un revolver 1873 de marine

Crédit photos: Gavach.


Les 1873 "infanterie de marine"

Revolver modèle 1873 et sabre d'adjudant ou sergent-major d'infanterie de marine


Soyons clair une bonne fois pour toutes, les revolvers modèle 1873 d'infanterie de marine n'existent pas.


On retrouve régulièrement à la vente des "1873 infanterie de marine", qui possèdent une ancre sur la calotte de crosse, et parfois un numéro de série avec lettre préfixe, et parfois non.
Il n'y a jamais eu de 1873 réalisés spécifiquements pour l'infanterie de marine.

Un 1873 Infanterie de marine peut être:

  • Un revolver modèle 1873 marine 2e commande (marquage "Mle 1873" sur le canon, numéro de série sans lettre préfixe, ancre sur la calotte de crosse).
  • Un 1873 terre (numéro de série avec une lettre préfixe, marquage "Mle 1873" sur le canon), sur lequel quelqu'un à gravé une ancre de marine sur la calotte de crosse (On en croise régulièrement), voir à même rajouté un "M" sur le dessus du canon (après "Mle 1873"), ce qui se verra instantanément, en raison du décalage vers l'avant de ce marquage.

Dans le 2e cas, l'arme perd une partie de sa valeur en collection, puisque des marquages non historiques ont été apportés par un vendeur indélicat, dans l'espoir de vendre plus cher un revolver historique.

Pierre Albert Leroux: Infanterie de Marine 1886


Dans les faits, j'ai déjà rencontré quelques revolvers modèle 1873 (avec numéro préfixe devant le numéro de série), non repassés par le circuit commercial moderne, avec une ancre de marine sur le talon de crosse. Cette ancre à donc été appliquée lors de la vie militaire du revolver, ou juste après. Toutefois, en l'absence de document spécifiant de quoi il s'agit, cela ne doit, en aucun cas, générer une plus-value, car aucun document n'explique (ou justifie) cette ancre.


Dans la "Description de l'uniforme des Troupes d'Infanterie de Marine", du 10 Janvier 1873 (à consulter ici), nous apprenons que l'arme dévolue aux officiers supérieurs est le "Revolver à tir continue du dernier modèle, adopté par le ministre de la marine et des colonies".
En 1873, il ne s'agit donc pas du modèle 1873 (les premiers, en version modifié pour la marine arriveront en 1877), mais des revolvers en service dans la marine, à savoir les revolvers modèles 1858NT et modèles 1870.

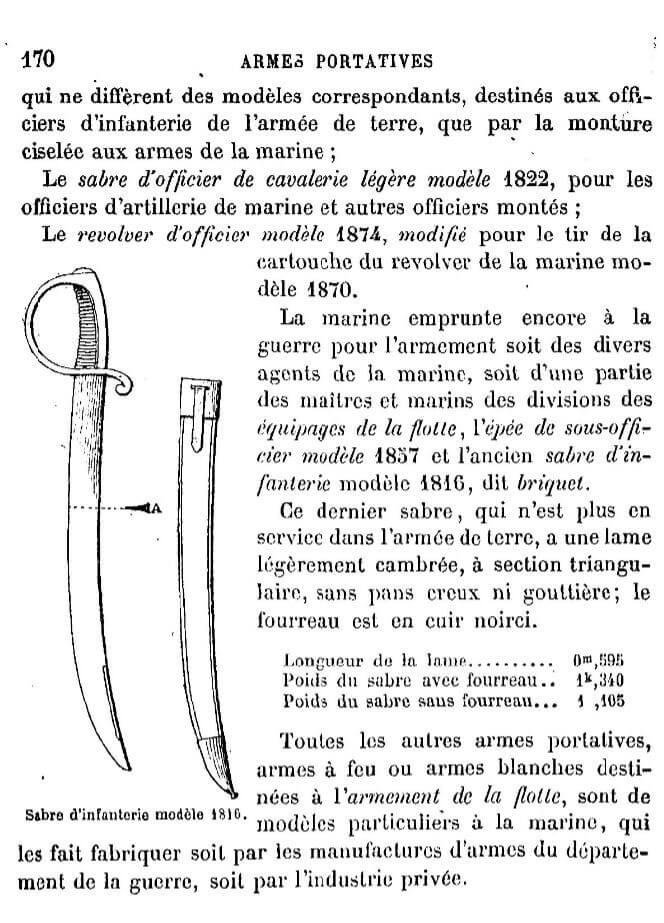

Dans son Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale (1879) (voir dans la bibliographie), concernant les armes portatives en service en 1879, le capitaine d'artillerie L.Labiche nous parle bien des revolvers modèles 1873 que la marine emprunte au département de la guerre, mais il n'y ai fait mention que des armes modifiées pour la marine: "revolvers modèles 1873, modifiés pour le tir de la cartouche du revolver de la marine modèle 1870" (Le revolver de la marine modèle 1870 étant le revolver Lefaucheux modèle 1870 de marine, avec cartouche de 12mm marine), et du "revolver d'officier modèle 1874, modifié pour le tir de la cartouche du revolver de la marine modèle 1870" (idem).

A aucun moment (nous sommes 2 ans après l'adoption du revolver modèle 1873 de marine), dans ce paragraphe consacré aux armes de la marine, il n'est fait mention de revolvers modèles 1873 au calibre normal (11mm73) prêtés à la marine ou à l'infanterie de marine.

Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale par L.Labiche, 1879

Cours d'artillerie , développement des conférences faites, à la réunion des officiers, aux officiers de toutes armes, de la réserve et l'armée territoriale par L.Labiche, 1879


Exemple de marquage bidouillé pour faire passer un revolver modèle 1873 marine 2e type, en modèle de marine 1er type:

Rajout d'un M sur le canon

Crédit photo: Naturabuy

Sur ce modèle de marine 2e commande, on voit bien le décentrage de l'ensemble, suite au rajout postérieur du "M". De plus, le "M" n'est pas dans la bonne police. C'est donc bien une tentative de fraude.

Attention, ce revolver modèle 1873 s'est vendu une première fois en Septembre 2016 (ici), puis à nouveau (ici).

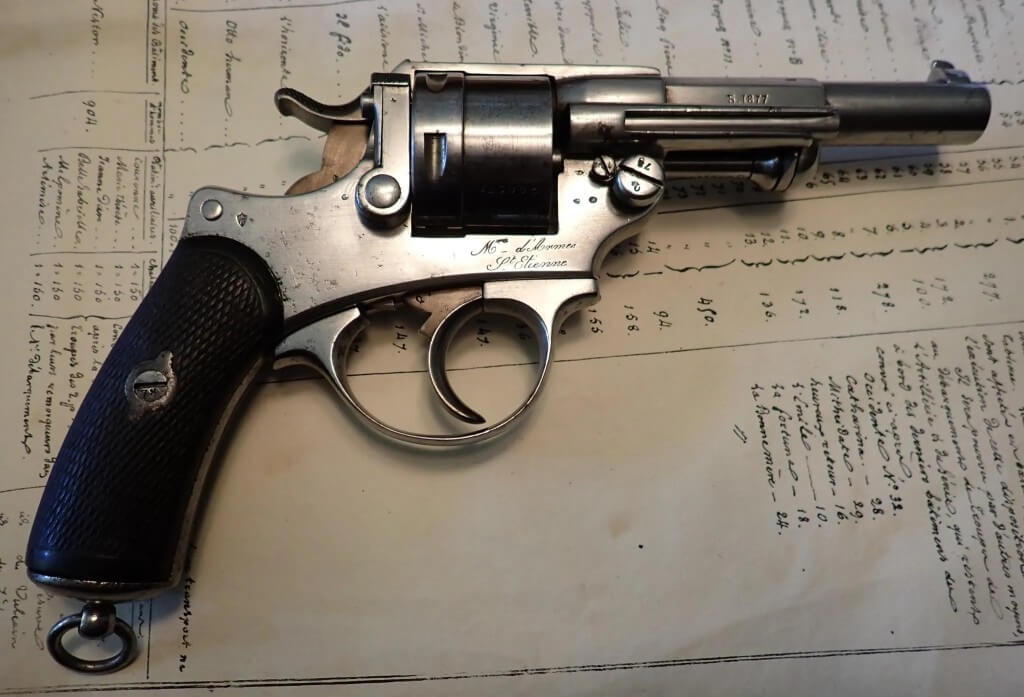

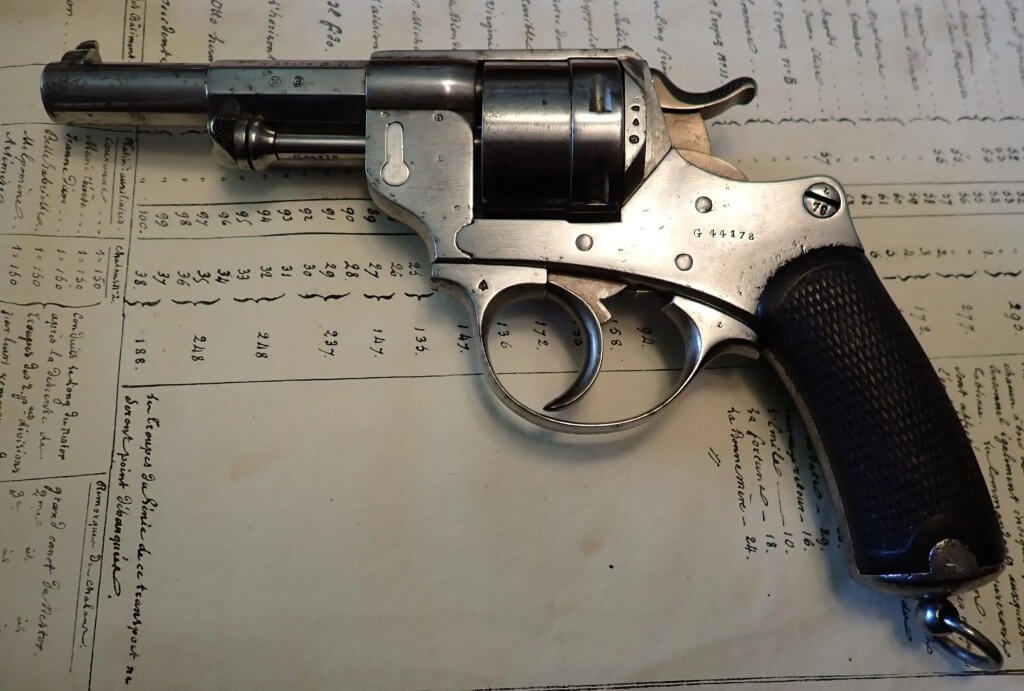

Exemple de marquage bidouillé pour faire passer un revolver modèle 1873 classique, en modèle de marine 1er type:

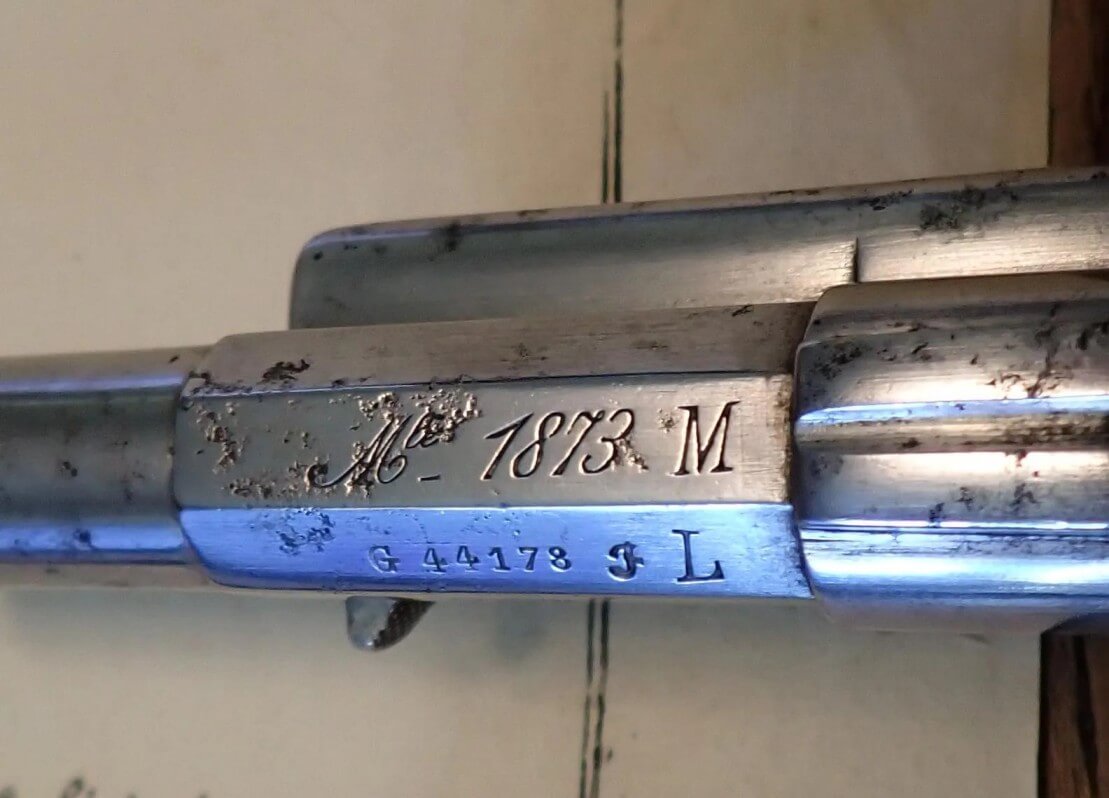

On remarque bien, ici, le décentrage du marquage sur ce modèle terre (numéro de série commençant par la lettre "J"), sur lequel on a rajouté le "M" (ainsi qu'une ancre de marine sur la calotte de crosse) postérieurement:

Rajout d'un M sur le canon

Crédit photo: forum TCAR


Autre exemple de marquage qui n'est pas bon avec ce revolver modèle 1873 (G44229) du contrat pour la gendarmerie et l'armée de terre: numéro de série avec lettre préfixe en G, avec un "M" gravé postérieurement sur le canon (décalage à droite), ainsi que les lettres "FL" et une ancre de marine sous la calotte. Le barillet à été réalésé en 12mm.

Rajout d'un M sur le canon

Crédit photo: NB

Autres photos enlevées à la demande de l'acheteur de cette arme, qui souhaite la vendre à son tour.

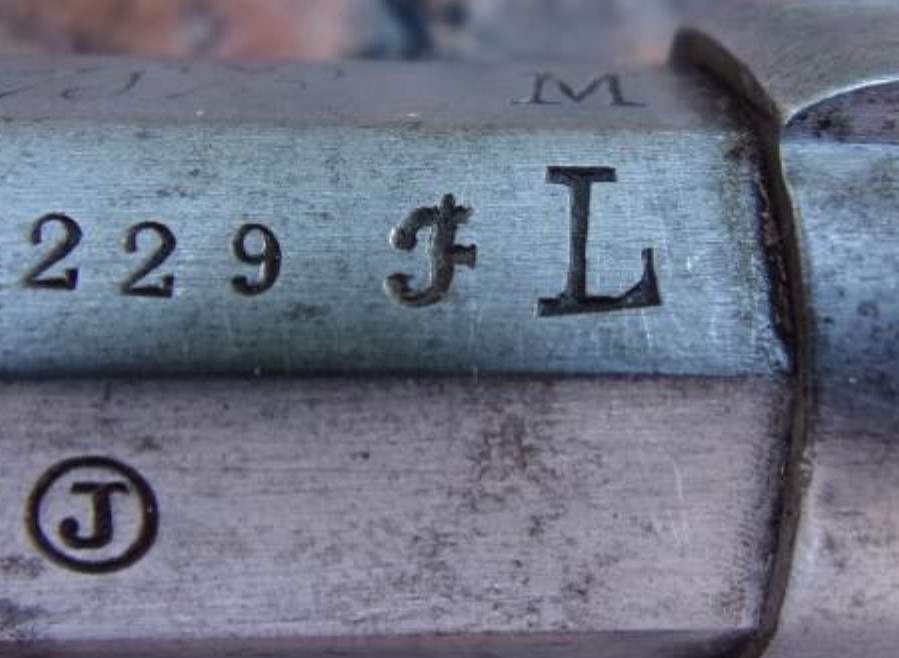

Un deuxième revolver possédant les mêmes caractéristiques ("M" et "FL" gravé sur le canon, pas de "M" sur le barillet, et ancre sur la calotte ) à été vendu fin 2022, aux enchères. Numéro de série G44019.
Ce 2e revolver est en calibre 11mm, et non 12mm de marine.

Rajout d'un M sur le canon

Avec des numéros de série aussi proches, et des marquages similaires, ces revolvers font probablement partis d'un lot racheté à l'état, au début du XXe siècle, par une entreprise (convoyeur de fond, société de sécurité, ...), pour armer son personnel.

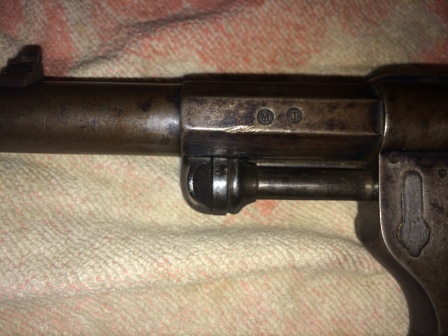

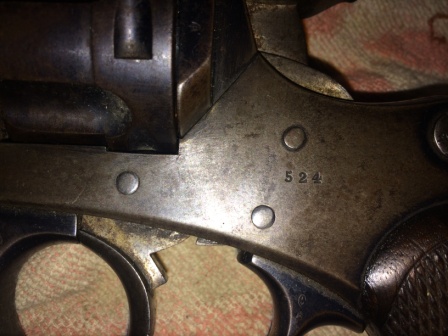

Exemple de marquage bidouillé pour faire passer un revolver modèle 1874 du commerce, en modèle 1874 de marine:

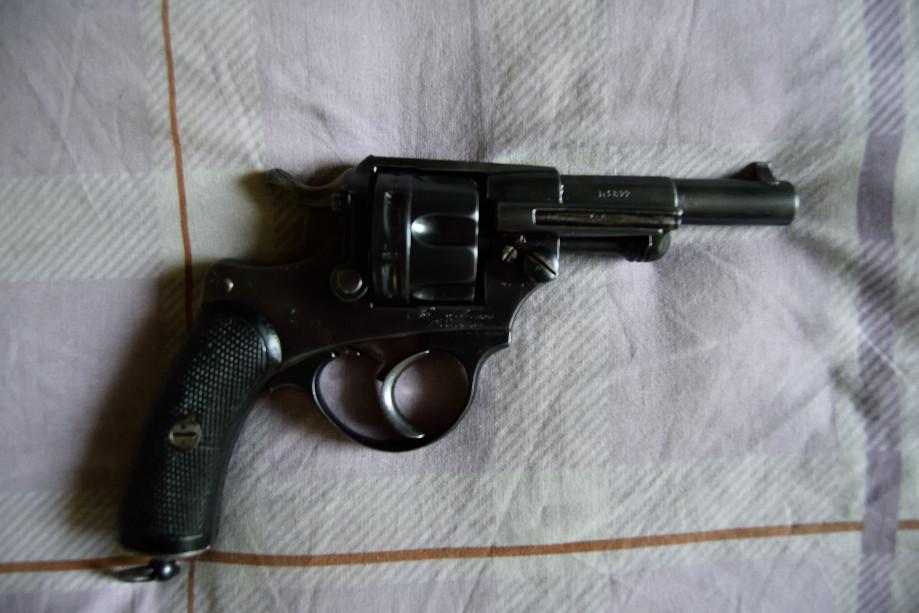

Il est aussi possible de trouver des contrefaçons de revolver modèle 1874 de marine. Nous avons ici un exemple d'un modèle 1874 civil transformé en 1874 de marine: rebronzage, pièces bronzées qui ne devraient pas l'être (vis, axe de barillet, tige éjectrice, ...), un numéro de série ne correspondant pas à l'année, police utilisée pour les "7" (1877 sur le canon) qui n'est pas la bonne, "D.1877" au lieu de "S.1877", des cannelures trop courtes sur le barillet (typique d'un modèle civil), le numéro sur la clé du grand ressort gravé à l'envers, guidon typique d'un modèle civil, ...

revolver modèle 1874 civil, bidouillé en modèle de marine

Crédit photos: Naturabuy

(cliquez sur la photo pour voir les photos de l'annonce)

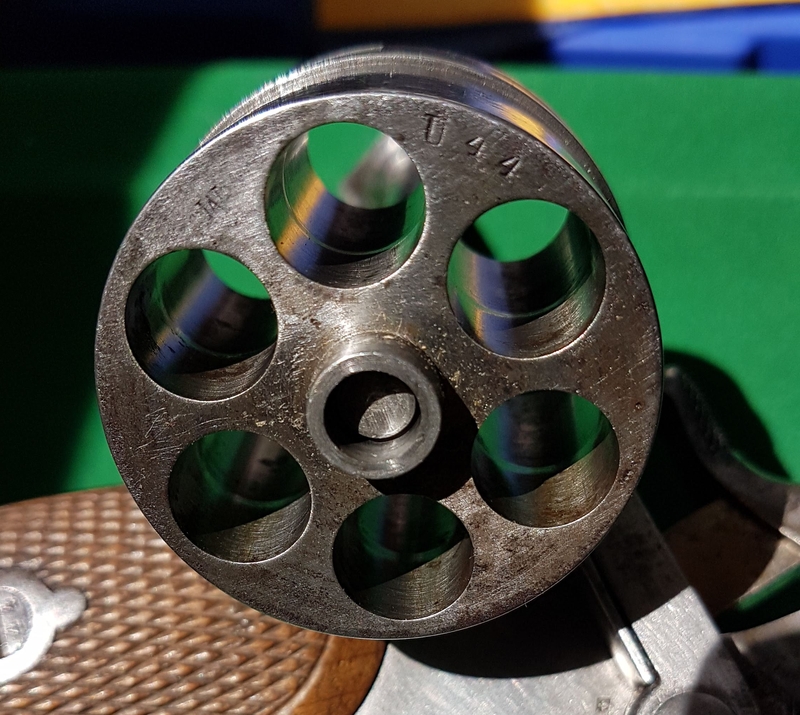

Barillet des revolvers modèles 1873 de marine

On constate aussi, sur les exemplaires de marine, que certains possèdent un drageoir (sur le barillet) individuel, et d'autres un drageoir commun. Il y a donc eu une évolution du drageoir, mais aucune documentation d'époque ne nous permet de certifier la date de ce changement.


Revolver modèle 1873 de marine, 1er contrat avec barillet possédant un drageoir unique (noter aussi l'alésage visible, typique d'un barillet chambrant la 12mm de marine):

barillet d'un revolver modèle 1873 de marine avec drageoir unique

Crédit photos: FFA

D'autres photos de ce revolver 1873 de marine (1er contrat) avec drageoir unique sur le barillet sont visibles dans le tableau de recensement (plus bas sur la page), en cliquant sur son numéro de série (9758).


En reconnaissance, gravure de Rollet de l'Isle dans Au Tonkin et dans les mers de Chine (1886)

Dessin de Rollet de l'Isle, "Au Tonkin et dans les mers de Chine"(1886).



Tableau des numéros de séries du revolver 1873 de marine:


Tableau des 1873 de marine rencontrés:


Année sur le canon Année de fabrication réelle Numéros de série Numéro de série court Marquage du modèle "M" au dessus de la crosse ? Ancre sous la poignée? calibre

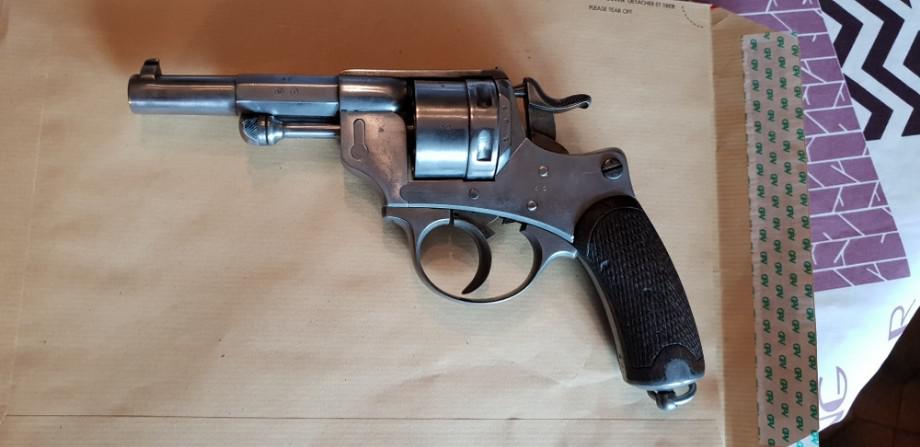

S.1877 1877 42 A 42 Mle 1873.M Oui Oui 12 mm
S.1877 1878 73 A 73 Mle 1873.M Oui Oui
S.1877 1878 423 E 23 Mle 1873.M Oui Oui 12 mm
S.1877 1878 507 F 7 Mle 1873.M Non Oui
S.1912 1878 722 H 22 Mle 1873 Oui Oui 11 mm
S.1878 1878 1097 P.P K 97 Mle 1873.M Oui Oui 12 mm
S.1878 1878 1563 P 63 Mle 1873.M Oui Oui
S.1878 1878 1697 Q 97 Mle 1873.M Oui Oui 11 mm
S.1878 1878 1894 S 94 Mle 1873.M Oui Oui 12 mm
S.1878 1878 2074 U 74 Mle 1873.M Oui Oui 12 mm
S.1878 1878 2544 A 44 Mle 1873.M Non Oui 12 mm
S.1878 1878 2552 A 52 Mle 1873.M Oui Oui 12 mm
S.1878 1878 2772 G 72 Mle 1873.M Non Oui 12 mm
S.1878 1878 2937 E 37 Mle 1873.M Non Oui 12 mm
S.1899 1878 3046 F 46 Mle 1873.M Oui Oui 12 mm
S.1878 1879 3884 N 84 Mle 1873.M Oui Oui
S.1882 1882 5645 G 45 Mle 1873.M Non Oui 12 mm
S.1882 1882 5951 J 51 Mle 1873.M Oui Oui 12 mm

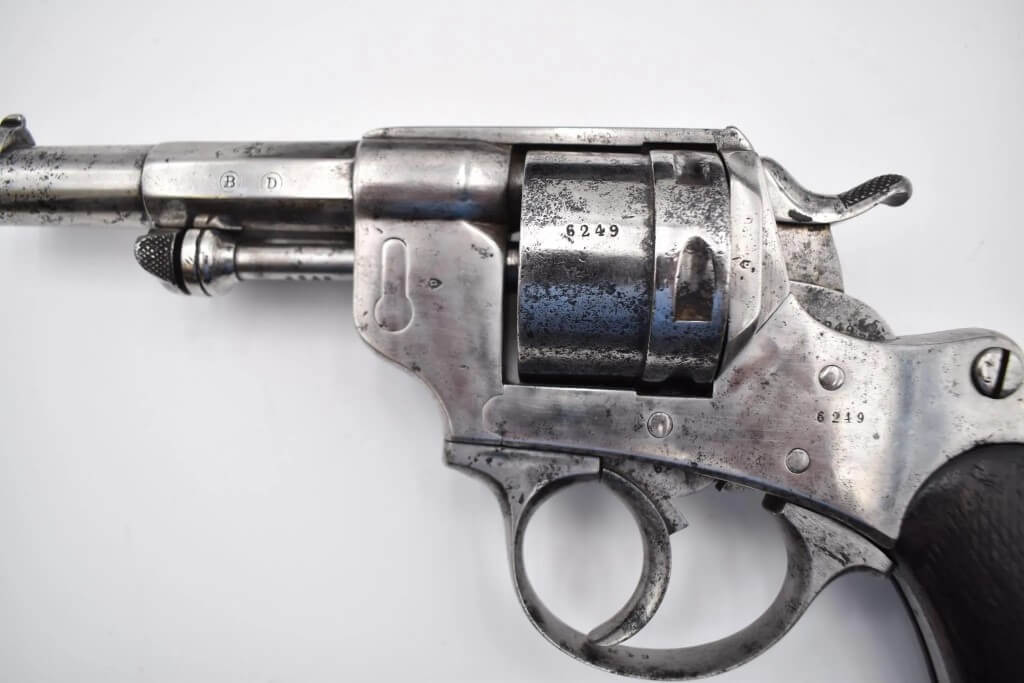

S.1882 1882 6249 M 49 Mle 1873.M Oui Oui 12 mm
S.1882 1882 6918 T 18 Mle 1873.M Non Oui 12 mm
S.1882 1882 6947 T 47 Mle 1873 M Oui Oui 12 mm
S.1913 1883 7044 U 44 Mle 1873 Oui Oui 12 mm
S.1883 1883 7954 E 54 Mle 1873.M Non Oui 12 mm
S.1883 1883 8119 G 19 Non Oui 12 mm
S.1883 1883 8153 G 53 Mle 1873.M Oui Oui 12 mm
S.1883 1883 8581 K 81 Mle 1873.M Non Oui 12 mm
S.1918 1883 8802 N 2 Mle 1873 Oui Oui 12 mm
S.1883 1883 9093 P 93 Mle 1873.M Oui Oui 12 mm
S.1883 1883 9220 H 26 Mle 1873.M Non Oui
S.1883 1883 9489 T 89 Mle 1873.M Non Oui 12 mm
S.1883 1883 9599 U 99 Mle 1873.M Oui Oui 12 mm
S.1883 1883 9641 V 41 Mle 1873.M Oui Oui 12 mm
S.1883 1883 9668 Mle 1873.M Oui
S.18?? 1883 9758 X 58 Mle 1873.M Oui Oui 12 mm
S.1883 1883 10038 P.P A 38 Mle 1873.M Oui Oui
S.1884 1884 10819 P.P I 19 Mle 1873.M Oui Oui
S.1884 1884 11104 P.P L 4 Mle 1873.M Oui 12 mm
S.1885 1884 11432 O 32 Mle 1873.M Oui Oui 12 mm
S.1891 1884 11457 Mle 1873.M Oui Oui 12 mm
S.1886 1884 11635 Mle 1873.M Oui
S.1886 1886 12345 Mle 1873.M Oui
S.1886 1886 12767 C 67 Mle 1873.M Oui Oui 12 mm
S.1886 1886 13079 D 79 Mle 1873.M Non Oui 12 mm
Fin du 1er contrat (1877-1886): 13 188 exemplaires (12mm). 1 à 13 188
S.1886 1886 13256 F 56 Mle 1873 Oui Oui 11 mm
S.1886 1886 13361 G 61 Mle 1873 Oui Oui 11mm (modifié en 22LR)
S.1886 1886 15115 Z 15 Mle 1873 Oui Oui 11mm
S.1886 1887 15461 C 61 Mle 1873 Oui Oui 11 mm
S.1886 1887 15774 F 74 Mle 1873 Oui Oui 11 mm
S.1886 1887 15926 H 26 Mle 1873 Oui 11 mm
S.1886 1887 15970 Mle 1873 Non Oui 11 mm
S.1886 1887 16217 K 17 Mle 1873 Non Oui 11 mm
S.1886 1887 16227 K 27 Mle 1873 Oui 11 mm
S.1886 1887 16338 Mle 1873 Oui Oui 11 mm
S.1886 1887 16413 M 13 Mle 1873 Oui 11 mm
S.1886 1887 16952 R 52 Mle 1873 Oui Oui 11 mm
S.1887 1887 17363 Mle 1873.M Oui
S.1887 1887 17843 B 43 Mle 1873 Oui Oui
S.1887 1887 17883 B 83 Mle 1873 Non Oui 11 mm
S.1887 1887 17942 P.P Mle 1873 Oui
S.1887 1887 18022 D 22 Mle 1873 Oui Oui 11 mm
S.1887 1887 18124 E 24 Mle 1873 Oui Oui 11 mm
S.1887 1887 18170 Mle 1873 Oui 11 mm
S.1887 1887 18182 E 82 Mle 1873 Non Oui 11 mm
S.1887 1887 18297 F 97 Mle 1873 Oui Oui 11 mm
S.1887 1887 18439 H 39 Mle 1873 Oui Oui 11 mm
S.1887 1887 18582 I 82 Mle 1873 Oui Oui 11 mm
S.1887 1887 18942 M 42 Mle 1873 Oui Oui 11 mm
S.1887 1887 19832 V 32 Mle 1873 Oui Oui 11 mm
Fin du 2e contrat (1886-1887): 6 711 exemplaires (11mm). 13 189 à 19 900


On remarquera que les revolvers modèles 1873 de marine en 12mm recannonés après 1886 restent en calibre 12mm de marine, ce qui est logique, puisque seulement le barillet diffère des modèles en 11mm.

Avec les exemples des numéros de série 7044 et 8802, dont les canons ont été changé, respectivement, en 1913 et 1918, on constate que le barillet d'origine (12mm) est encore en place (retreint présent et "M"), alors que le canon changé ne comporte plus le "M" derrière le modèle (Mle 1873).

Toutefois, selon ce tableau, une arme recanonnée en 1912 (numéro de série 722) a vu son calibre passer en 11mm. Ici c'est donc le canon et le barillet qui ont été changés.


Certains revolvers mle 1873 de marine possèdent un marquage P.P sur le canon, devant le numéro de série.
Il s'agirait vraisemblablementd'un marquage de la Police Portuaire.

revolver 1873 marine P.P

Crédit photo: armesnowak.com

Toutefois en l'absence de document spécifiant que ce marquage à bien été appliqué, et de sa signification, cela reste une hypothèse.
La signification de "P.P" pour Préfecture de Paris ou Préfecture de Police à aussi été avancé. Toutefois, un inventaire des armes de poings de la "Sureté Nationale", en 1935, indique que la police d'état possède bien des revolvers modèles 1873 et 1874, mais en calibre 11mm (11X17R), et non 12mm de marine (12X18R).


E. Prudhomme, Légion étrangère, siège de Tuyen-Quay (1884-1885)

Dessin de Maurice Mahu (1878-1929), "E. Prudhomme, Légion étrangère, siège de Tuyen-Quay (1884-1885)".
Crédit Photo (C) Paris - Musée de l'Armée, Dist. RMN-Grand Palais / Philippe Fuzeau


Le commandant Godart, commandant le bataillon du 23e de ligne, campagne du Tonkin, 1883-1885

Dessin de Maurice Mahu (1878-1929), "Le commandant Godart, commandant le bataillon du 23e de ligne, campagne du Tonkin, 1883-1885". Notez l'étui jambon.
Crédit Photo (C) Paris - Musée de l'Armée, Dist. RMN-Grand Palais / Anne-Sylvaine Marre-Noël


Sous-lieutenant Boutaire 11e ligne, Tonkin 1883-1885

Dessin de Maurice Mahu (1878-1929), "Sous-lieutenant Boutaire 11e ligne, Tonkin 1883-1885". Notez l'étui jambon.
Crédit Photo (C) Paris - Musée de l'Armée, Dist. RMN-Grand Palais / Anne-Sylvaine Marre-Noël


La cartouche de 12mm marine

La première commande de revolvers modèles 1873 (ceux marqués "Mle 1873 M", comme "Modifié", et qui portent aussi un "M" sur l'avant du barillet), ainsi que le revolver modèle 1874 M utilisent une cartouche de plus grande contenance et plus performante que la classique 11mm73.
Il s'agit de la cartouche historique de la Marine, et qui est utilisée dans ces 4 revolvers :

  • Le revolver Mle 1858 NT
  • Le revolver Mle 1870
  • Le revolver Mle 1873 M
  • Le revolver Mle 1874 M


Caractéristiques de la cartouche 12mm de marine, pour les revolvers de la marine: revolver Mle 1858 NT, revolver Mle 1870, revolver Mle 1873 M et revolver Mle 1874 M:

  • Étui laiton
  • Amorçage GAUPILLAT breveté
  • Longueur étui: 17,60 à 17,80 mm
  • Longueur totale: 29,95 à 30,05 mm
  • poids total: 18,34 grammes
  • poids de la balle (plomb): 12,80 grammes
  • poids de l'étui amorçé: 4,74 grammes
  • Charge de poudre noire: 0,80 g


Tracé d'usine de la cartouche 12mm de marine:

Tracé d'usine de la cartouche 12mm de marine


Cartouche 12mm de marine, fabriquée au 4e trimestre 1882, probablement par Gévelot et Gaupillat:

Cartouche 12mm de marine


Pour en savoir plus sur la cartouche 12mm de marine, voir la page consacrée aux munitions des revolvers modèles 1873 (modèles terre et marine), sur laquelle vous retrouverez les informations propres à cette cartouche 12mm de marine.

La cartouche 12mm de marine


L'étui ouvert (ou étui douille) spécifique à la marine (revolver modèle 1873 de marine et 1892 de marine)

Les Troupes de Marine (Infanterie de Marine et Artillerie de Marine) qui dépendent du Ministère de la Marine), puis Troupes Coloniales (Infanterie Coloniale, Artillerie Coloniale, Tirailleurs Sénégalais, Malgache et Tonkinois), à partir de 1900, quand elles passent sous tutelles du Ministère de la Guerre, portent réglementairement l'étui jambon sur l'uniforme.

tenue coloniale modèle 1883 avec port de l'étui jambon.

Sous-lieutenant de l'armée coloniale: dolman modèle 1883, sabre d'officier d'infanterie modèle 1882 et port de l'étui jambon.
Crédit photos: military-photos.com.


Officier, Tonkin, 1883

Dessin d'Henri Boisselier, "Officier, Tonkin, 1883"
Casque recouvert en noir. "Kéo" et pantalon noirs. Jambières en toile forte blanche ou en cuir. Equipement en cuir noir. Sabre à fourreau acier, garde dorée. Dragonne noire.
Crédit Photo: revue Le Passepoil, 19e année. - n°1 (1939)


Aérostiers militaire - tonkin 1884-1886: lieutenant et capitaine

Dessin de J.E.Hilpert, "Aérostation militaire. - Tonkin 1884-1886 Lieutenant en paletot, capitaine en kéo". Notez les étuis jambon.
Crédit Photo: revue Le Passepoil, 29e année (1949)


Tenue de campagne de la troupe - Artillerie de Campagne - campagne du Dahomey en 1898, par Alphonse Lalauze en 1906

Artillerie de Marine, Tenue coloniale - Campagne du Dahomey en 1898, par Alphonse Lalauze en 1906.
Notez les étuis jambons.


La Marine, quand à elle, à parfois utilisé un étui bien spécifique, en lieu et place de cet étui jambon, à bord et pour les compagnies de débarquement.


Cet étui ouvert pour les revolvers modèles 1873 de marine et les revolvers modèle 1892 de marine pourrait être une résurgence de l'époque ou les revolvers étaient directement portés à la ceinture.
En effet, un rapport daté du 31 Mai 1855 se termine ainsi:

le pistolet Lefaucheux doit être adopté, mais seulement avec des modifications et un grand soin dans l’exécution.

Les modifications du pistolet Lefaucheux jugées nécessaires par la Commission sont:
1° Un calibre plus fort (celui du système Adams paraît suffisant)
2° Un abaissement de la crête du chien pour permettre d’armer plus facilement d’une seule main.
3° Une grande simplicité de formes extérieures ; suppression des angles et garnitures inutiles afin d’alléger l’arme et d’en faciliter l’entretien.
4° La crosse terminée par un anneau.

L’équipement complet se réduirait alors en une poche ou giberne à cartouches et une douille en cuir fixée au ceinturon ordinaire du sabre.

A bord le 31 Mai 1855

Les Membres de la Commissions

Signé : Favier, Vicary, Desmoulins, Sagnier, Pighetti, Lewal, A du Vauroux, Serrus, Guépratte

Le Président de la Commission

Signé : Chopart


On parle donc ici d'étui douille, mis en place afin d'éviter de tordre la baguette d'éjection, ce que nous confirme cet extrait d'un rapport de la Commission de Vincennes du 14/10/1860:
[La commission] pense que la plupart des accidents de faussage des baguettes proviennent de ce que les matelots les placent entre le corps et le ceinturon du sabre, lorsqu’il n’est pas délivré ou confectionné des fourreaux.

Sources: Forum TCAR.


Cet étui douille ressemblerait à ça (avec un revolver à broche de marine modèle 1858 dedans):

Matelot-canonnier avec un revolver à broche modèle 1858 de marine dans son étui-douille

Sources: Forum TCAR.


Il s'agit d'un étui passant, ouvert, laissant apparaître une grande partie de l'arme.

On aperçoit ce type de holster pour les revolvers de marine sur des images et photos d'époques, consacrés à la marine. En fonction de la date, on trouve soit le modèle d'étui pour le revolver 1873 de marine, soit on retrouve son remplaçant pour le revolver modèle 1892 de marine.

En agrandissant la gravure suivante:

Marins à l'entrainement au tir au revolver 1873

On distingue ces étuis de revolver spécifiques à la marine, portés en avant du sabre d'abordage modèle 1833:

Marins à l'entrainement au tir au revolver 1873, etui de revolver pour la marine et cartouchière marine


Rollet de l'Isle, dans son livre "Au Tonkin et dans les mers de Chine", écrit entre 1883 et 1884 (et publié en 1886) croque des marins portant cet étui spécifique aux revolvers de marine:

Gravure d'un marin, de Rollet de l'Isle dans Au Tonkin et dans les mers de Chine (1886)Gravure d'un marin, de Rollet de l'Isle dans Au Tonkin et dans les mers de Chine (1886)Gravure d'un marin, de Rollet de l'Isle dans Au Tonkin et dans les mers de Chine (1886)


On retrouve aussi cet étui douille spécifique à la marine, avec un revolver modèle 1873, sur le tableau de Léon Couturier (1842-1935) "Branle-bas de combat à bord de l'Amiral Duperré" (1886). On notera aussi la corde (ou raban) de chanvre passée autour du cou du marin, et pouvant servir de dragonne à ce revolver (chromo-typogravure d'après le tableau de Léon Couturier):

Léon Couturier Branle-bas de combat (1886)

Léon Couturier Branle-bas de combat (1886), gros plan sur l'étui douille


Enfin, on retrouve ce genre d'étui pour le revolver modèle 1892 de marine:

Exercice du revolver modèle 1892 de marine, carte postale Marine Nationnale

Exercice de revolver modèle 1892 de marine à bord d'un cuirassé, carte postale Marine militaire française

Exercice de revolver modèle 1892 de marine à bord d'un cuirassé, probablement le  Dupuys de Lomme, carte postale Marine militaire française

Toulon. Marine Française. Exercice au revolver au petit-rang, carte postale Marine militaire française


Marin Français portant un étui ouvert et un revolver modèle 1892 de marine, en 1909:

Marin portant un étui ouvert et revolver 1892 de marine, en 1909


Photo d'un Sous-officier marinier, son revolver modèle 1892 de marine à la main, pendant l'hiver 1939 - 1940. On remarque bien l'étui douille spécifique à la marine:

Sous-officier marinier portant un étui ouvert et revolver 1892 de marine, en 1909

Source: Gazette des Armes n°116

Légende de la photo:"Sous-officier marinier armé d'un revolver 1892, inspectant un bâtiment neutre pendant l'hiver 1939-1940. On remarquera que si l'arme est bien approvisionnée, notre marin a oublié de rabattre la portière de chargement. Sans doute l'émotion due au reportage que l'on réalise et dont notre homme est la "vedette".".

Au delà de l'étui ouvert spécifique à la marine, on remarque bien la dragonne en corde, comme sur la photo précédente.


Photo représentant un fusilier-marin, armé d'un mousqueton Berthier modèle 1892 M-16 (et sa baïonnette). Le Second maître (sous-officier), à droite, porte un revolver modèle 1892 de marine, dans un étui douille. Il porte aussi un casque Adrian modèle 1926, ce qui situerait cette photo probablement dans l'entre-deux guerre :

sous-officier de marine portant l'étui simplifié pour revolver modèle 1892 de marine


Un exemple d'étui ouvert pour la marine, pour le revolver modèle 1892 de marine, en cuir fauve (ici, avec la cartouchière):

Etui ouvert (revolver modèle 1892) pour la marine en cuir fauve

Cliquez sur l'image pour voir les autres photos de l'étui.

Source: Ebay


Etui très proche, mais de facture civile (pour le revolver modèle 1892 également):

Revolver 1892 et etui ouvert civil

Crédit photos: Forum TCAR.


Le revolver modèle 1874 de marine

enseigne de vaisseau - A. LegrasConstruit à seulement 1 566 exemplaires (on pourrait toutefois en compter environ 150 exemplaires de plus dans la réalité), le revolver modèle 1874 de marine et le plus rare des revolvers d'ordonnance type 1873 - 1874.


Réservé aux officiers de la marine, le revolver modèle 1874 de marine est adopté le 10 Septembre 1877 (selon le Livre d'or de l'infanterie de la marine, par Victor-Éleuthère NICOLAS, capitaine d'infanterie de Marine et officier d'académie, 1891), et utilisé dès 1878.
Il utilise les cartouches de 12mm de la marine, contrairement au modèle 1874 classique qui utilise la cartouche de 11mm.

Le revolver modèle 1874 de marine reste en service, officiellement, jusqu'en 1910. Toutefois, en consultant les photos d'époque, on s'aperçoit qu'il a été progressivement remplaçé par le revolver modèle 1892, depuis quelques années déjà.

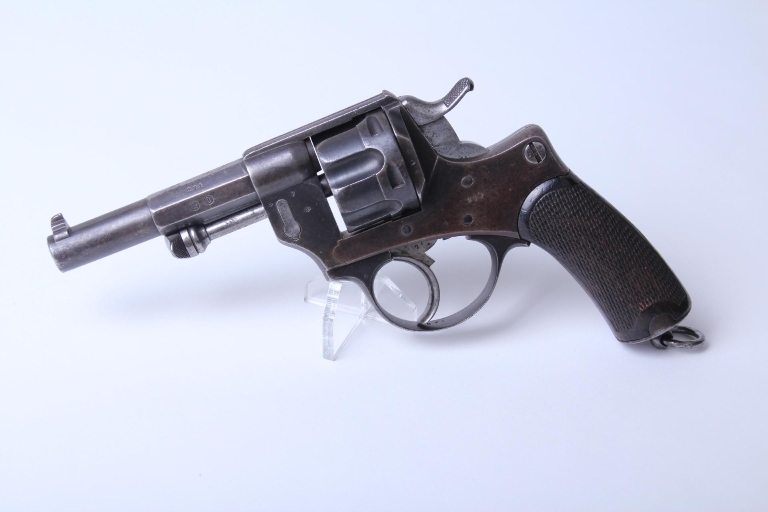

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine

Crédit photos: Maison de vente Aiolfi.


Fabrication du revolver 1874.M:

Années Numéros de série Nombres d'armes livrées
1878 1 à 880 880
1880 881 à 1166 286
1882 1167 à 1316 150
1885 1317 à 1566 250
1886 1567 à 1666 100 (hypothèse)
1889 1667 à 1716 50 (hypothèse)

Quelques revolver mle 1874.M portant la mention S.1886 (donc fabriqués en 1886) parfaitement authentiques ont été vus dans plusieurs collections (une centaine, tout au plus).


On trouve aussi les traces d'une commande d'une cinquantaine de revolver modèle 1874 de marine en 1889:

19 juin 1889, Gras à MAS :

Par DM du 17 juin, le ministre m’a laissé entendre que vous pouviez donner satisfaction à une commande de 50 revolvers Mle 74 modifiés pour la Marine. Le ministre demande quelles sont les particularités qui distinguent ces armes des revolvers Mle 73 et Mle 74.

Source de l'échange: Stéphane Rivoire.


Les marquages du revolver mle 1874 de marine

Au niveau des marquages, le 1874 de marine reprend le même principe que les revolvers mle 1873 de marine de la première série, à savoir:

  • Mle 1874.M sur le canon ("M" pour "Modifié")
  • numéros de série sans lettre préfixe
  • lettre "M" sur l'avant du barillet, indiquant la modification pour la cartouche de 12mm

en complément des marquages habituels.


Par contre, le 1874 de marine ne possède pas d'ancre sous la calotte pour la simple et bonne raison qu'il s'agit d'un revolver d'officier, et qu'il n'est donc pas réceptionné par la marine (qui apposait elle-même l'ancre sur ses armes), mais bien par l'officier à titre individuel.

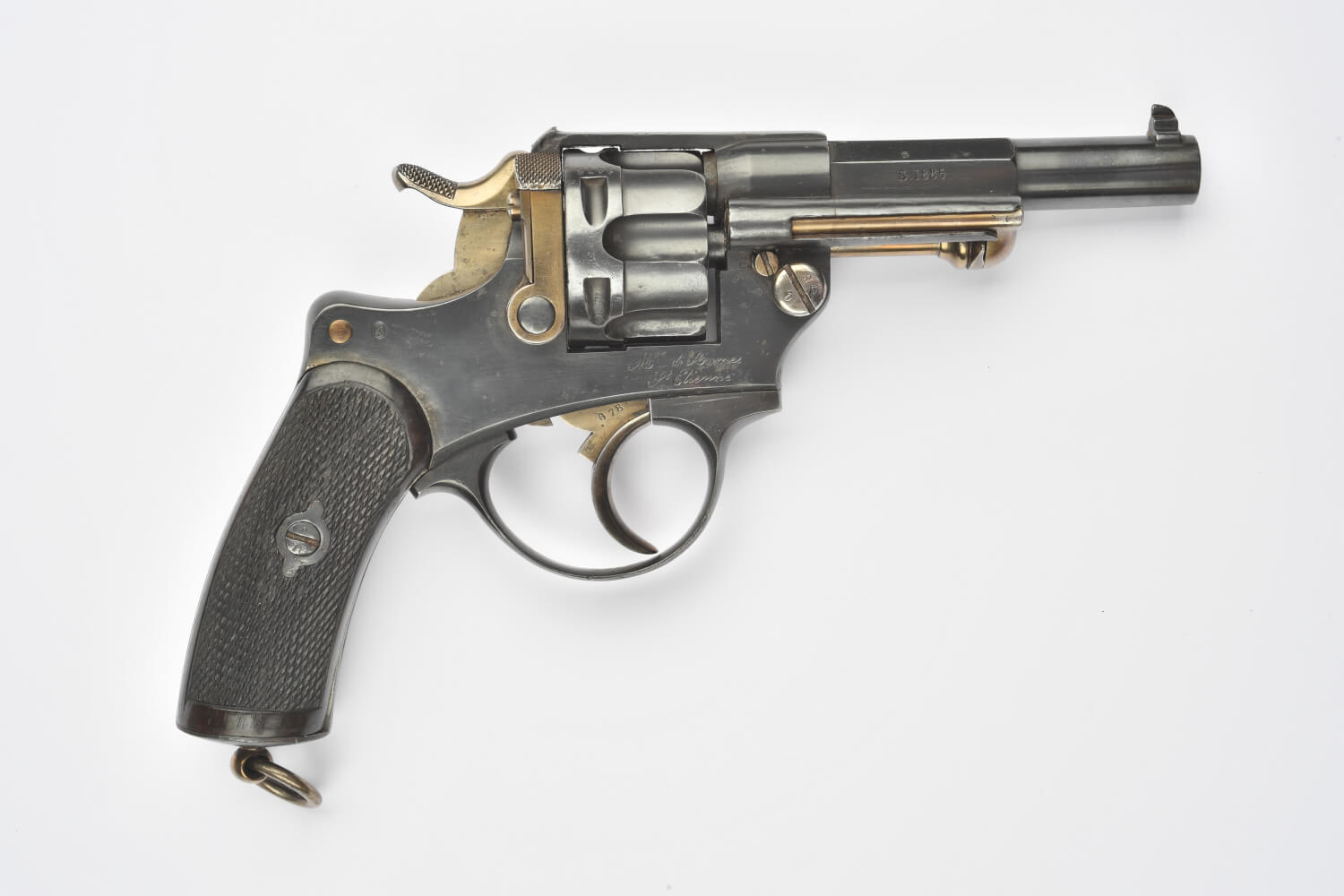

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine


Un autre:

Revolver 1874 M

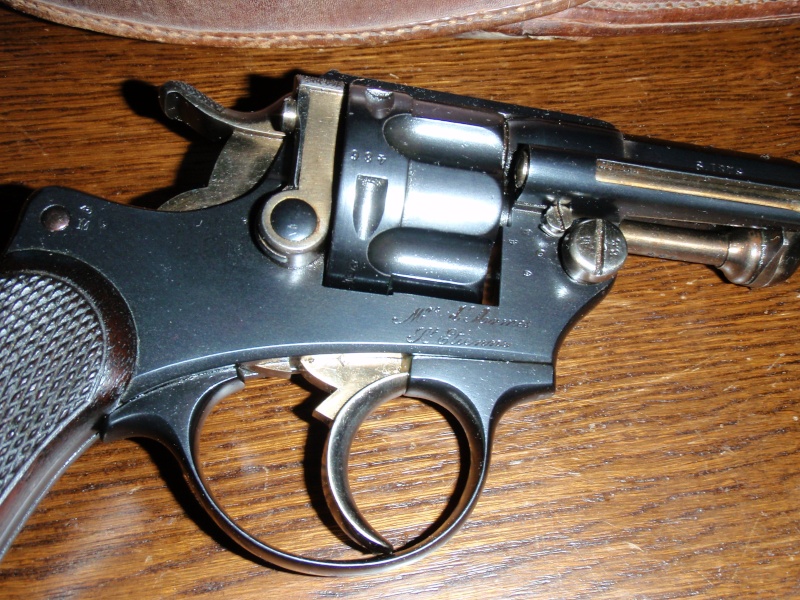

Revolver mle 1874 de marine

Marquage Mle 1874.M sur le canon

Numéro de série d'un revolver modèle 1874 de marine

Marquage manufacture d'armes de Saint Etienne

Poinçons sur le canon du controleur et de l'acierie

Marquage de l'année sur le canon d'un 1874 de marine

Revolver modèle 1874 de marine

Revolver modèle 1874 de marine


Tableau des numéros de séries du revolver 1874 de marine:


Tableau des 1874 de marine rencontrés:


Année sur le canon Année de fabrication réelle Numéros de série Numéro de série court Marquage du modèle "M" au dessus de la crosse ? Ancre sous la poignée? calibre
S.1878 1878 274 C 74 Mle 1874.M Non Non
S.1878 1878 331 D 31 Mle 1874.M Non Non 11 mm
S.1878 1878 334 D 34 Mle 1874.M Non Non 12 mm
S.1878 1878 366 D 66 Mle 1874.M Non Non 12 mm
S.1878 1878 436 E 36 Mle 1874.M Non Non 12 mm
S.1878 1878 458 E 58 Mle 1874.M Oui Oui 12 mm
S.1878 1878 478 E 78 Mle 1874.M Non Non 12 mm
S.1878 1878 486 E 86 Mle 1874.M Oui Non 12 mm
S.1878 1878 489 E 89 Mle 1874.M Non Non 12 mm
S.1878 1878 495 95 Mle 1874.M Non
S.1878 1878 524 F 24 Mle 1874.M Non Non
S.1878 1878 556 F 56 Mle 1874.M Oui Non
Fin de l'année 1878: 1 à 880
S.1879 1880 902 J 2 Mle 1874.M Non Non 12 mm
S.1879 1880 1019 K 19 Mle 1874.M Non 12 mm
S.1880 1880 1115 L 15 Mle 1874.M Non Non
S.1880 1880 1160 L 60 Mle 1874.M Non Non
S.1880 1880 1162 L 62 Mle 1874.M Non Non
Fin de l'année 1880: 881 à 1166
S.1882 1882 1242 M 42 Mle 1874.M Oui Non 12 mm
S.1882 1882 1303 Mle 1874.M Non 12 mm
S.1885 1882 1334 N 34 Mle 1874.M Non Oui 12 mm
Fin de l'année 1882: 1167 à 1316
S.1885 1885 1339 N 39 Mle 1874.M Oui Non 12 mm
S.1885 1885 1434 O 34 Mle 1874.M Oui Non 12 mm
S.1885 1885 1452 O 52 Mle 1874.M Non Non 12 mm
S.1885 1885 1465 O 65 Mle 1874.M Non Non 12 mm
S.1885 1885 1478 O 78 Mle 1874.M Non Non 11 mm
S.1885 1885 1531 P 31 Mle 1874.M Non Non 12 mm
Fin de l'année 1885: 1317 à 1566
Fin de l'année 1886: 1567 à 1666
Fin de l'année 1889: 1667 à 1716

Auteur: Quentin Jaubert

Quentin JaubertPassionné par l'Histoire, les armes anciennes et les objets anciens en général, collectionneur de sabres et revolvers français, d'uniformes, et de toutes les histoires que ces objets racontent, j'adore fouiller et chercher, pour partager ensuite mes connaissances...
Vous pouvez aussi me retrouver sur différents forums consacrés aux armes anciennes, sous le pseudonyme de Quentin1873, notamment sur TCAR, Passion Militaria, ... où encore sur le groupe Facebook "Collectionneurs d'Armes Anciennes / Antique Gun Collectors".

Retrouvez moi sur:

Quentin Jaubert sur TwitterQuentin Jaubert sur LinkedIn

Partager l'article:
Partager https://www.revolver1873.fr/1873-marine.php sur Facebook Partager https://www.revolver1873.fr/1873-marine.php sur Twitter


militaria
