L'étui jambon du Revolver modèle 1873
Pour accompagner la mise en service du revolver modèle 1873, l'armée Française souhaite un étui en cuir, étanche.
En effet, jusque là, les revolvers sont stockés dans des fontes accrochés à la selle (ces fontes disparaîtrons des paquetages réglementaires en 1878).
En 1876 est créé l'étui jambon (nom donné à cause de sa forme, ressemblant à un jambon...). Il sera adopté en 1878.
L'étui réglementaire qui sera adopté est dérivé d'un prototype mis en service sur les 1ères fabrications de revolvers.
Vous trouverez dans cet article sur l'étui jambon:
- L'étui jambon en situation
- Les différents étuis jambons: pour revolver 1873 / 1874 et 1892
- Description de l'étui jambon
- Les étuis jambons à destination de la gendarmerie
- Les couleurs des étuis jambons

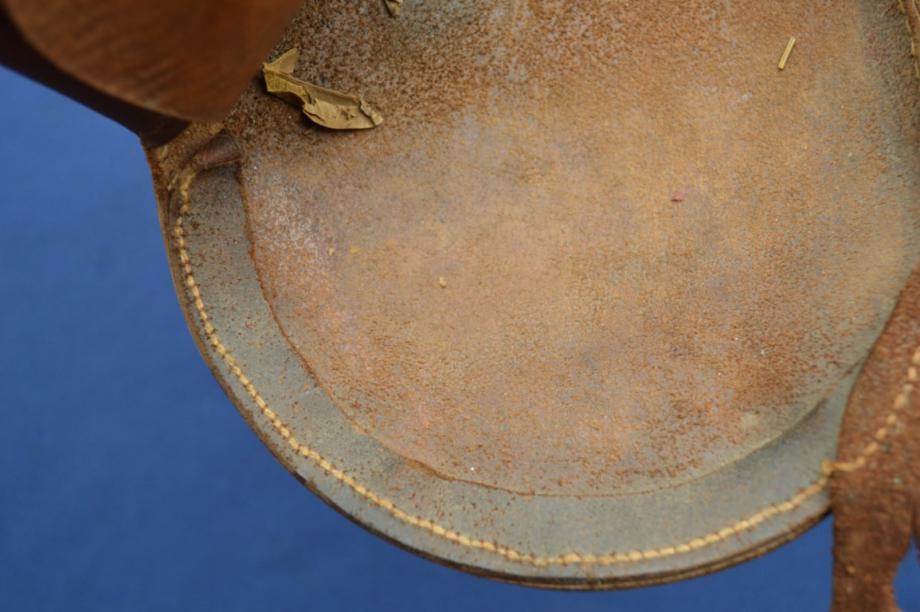

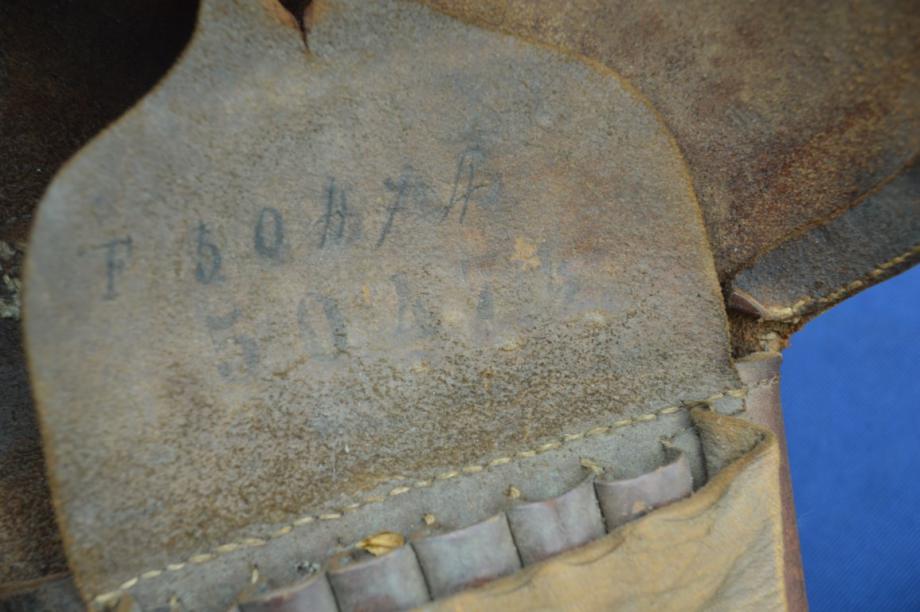

- L'étui jambon précoce
- Étui jambon réparé en régiment
- La dragonne
- Le baudrier (banderole) de l'étui jambon
- La ceinture spécifique pour l'étui jambon

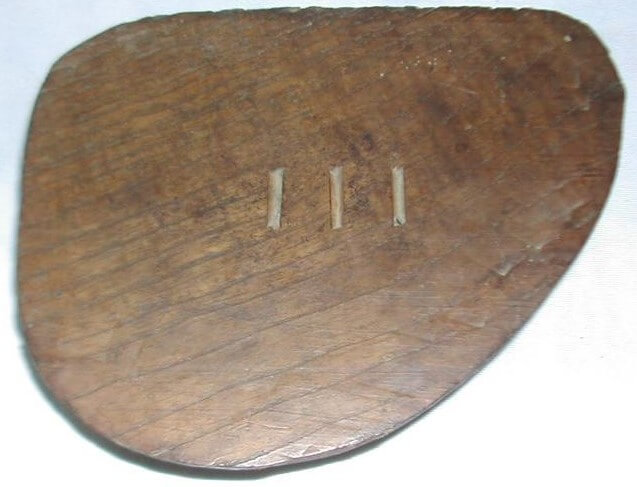

- Forme en bois servant à la réalisation d'un étui jambon

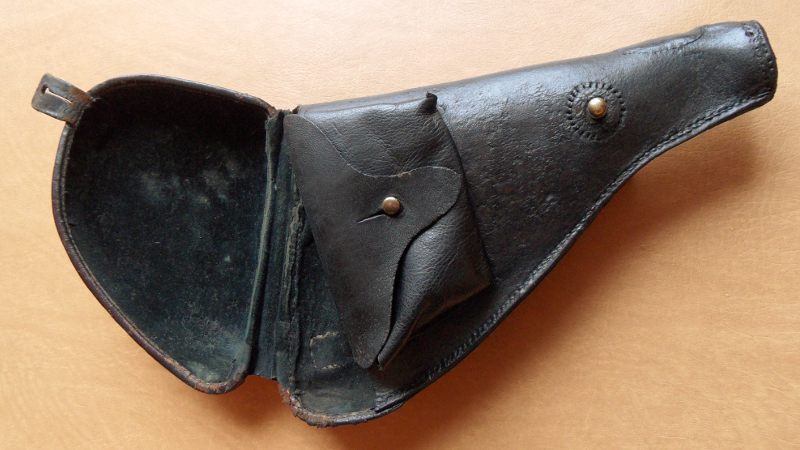

- Étuis jambons de fabrication civile, pour les revolvers modèles 1873
- Autres types d'étui rencontrés pour les revolvers modèles 1873
- Etuis modernes à destination du revolver 1873
- L'étui ouvert (ou étui douille) spécifique à la marine (revolver modèle 1873 de marine et 1892 de marine)
Autre article traitant des étuis pour les revolvers modèles 1873, 1874 et 1892:
L'étui jambon est une pièce de sellerie, entièrement en cuir, pouvant supporter les revolvers modèles 1873, 1874 et 1892, et 12 cartouches (puis 3 paquets de cartouches) en plus dans un compartiment à cartouche, sur le devant de l'étui, recouvert par le rabat en cuir épais et étanche.
Source: Planche 69 de Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879. (voir dans la bibliographie).
L'étui jambon est toujours accompagné d'une dragonne et d'un baudrier.
L'étui jambon en situation
Cuirassiers - Peloton d'escorte, par Edouard Detaille, 1886. Notez les étuis jambons portés à droite, et les revolvers 1873 dégainés.
Officier de Hussards. - Grande tenue, par Edouard Detaille, 1887. Notez l'étui jambon en cuir noir porté à droite.
Le colonel de la Rochethulon présentant aux recrues l'étendard du 6e régiment de cuirassiers devant l'Ecole Militaire de Paris en 1887, par Louis Auguste Loustaunau (1846-1898). Notez les étuis jambons noirs et marrons au premier plan et l'étui jambon noir de l'officier à cheval.
Tableau visible au chateau de Versailles.
A la frontière de Paul Léon Jazet (1891) (Chromotypogravure Boussod). Notez les étuis jambons des 2 cuirassiers portés à droite, et les revolvers 1873 dégainés ici aussi.
On peux d'ailleurs voir un étui jambon sur l'illustration du Petit Journal du 13 janvier 1895, relatant la dégradation du capitaine Albert Dreyfus, le 5 Janvier 1895, par un sous-officier de la Garde Républicaine (l’adjudant Bouxin):
"Le 4 janvier [1895], un soldat de la garde républicaine se rend au greffe et demande l'uniforme du capitaine. Il entaille profondément les coutures des boutons pour qu'ils ne tiennent plus qu'à un fil. Il découd aussi patiemment les galons rouges du pantalon, ce signe distinctif des anciens élèves de l'École Polytechnique. Ce n'est pas fini. Il tire l'épée de son fourreau, s'en empare pour entailler profondément la lame avec une scie à métaux. Une dégradation militaire, cela se prépare."
(La vraie vie du capitaine Dreyfus, de Laurent Greilsamer. p.69)
Ou encore dans cette publicité pour les vélos (Cycles) de la marque Peugeot:
Dessin de J.E.Hilpert, "Sapeurs-Aérostiers - 1884 à 1912". Notez l'étui jambon noir du Sergent, avec la dragonne enroulée au dessus.
Crédit Photo: revue Le Passepoil, 29e année (1949)
Crédit photo: site pages14-18
Photo d'un canon de 65mm modèle 1906 de la 7e batterie du 1er Régiment d'Artillerie de Montagne (1er R.A.M), prise en 1910 lors d'une école à feu près de Villard-de-Lans. Le lieutenant Guillotreau (qui tourne sa tête vers l'objectif) porte un étui jambon, tout comme l'officier à sa gauche.
Les servants d'artillerie portent une baïonnette pour le mousqueton modèle 1892 Berthier.
Peloton du 7e Cuirassier, le 30 Mars 1914, au camp de Sathonay. "selle nue, toutes les armes". On remarque que le Lieutenant, à l'avant, porte un étui jambon noir, dont la banderole passe sous la cuirasse. La croix représente le Brigadier François de Malbosc.
Crédit photo: Les demoiselles aux pompoms rouges, éditions Pierre de Taillac.
L'amiral Ronarc'h, dans les tranchées de Lombartzyde, le 18 Juin 1915. Face à lui, de Kermadec, du 2e régiment de fusiliers marins. Tout deux sont équipés d'un étui jambon.
À droite, il s'agit du docteur Seguin.
Photo du Colonel Chenèble (Commandant la 6e Brigade de Chasseurs Alpins) décorant le fanion du 28e BCA, le 14 Juillet 1916. Derrière lui, l'officier porte un étui jambon:
Crédit photo: Patrick Germain (arrière petit fils du colonel Chenèble).
Paul Chenèble (1867 - 1920) était chef de bataillon du 16e BCP (Parcours de guerre du 16e Bataillon de Chasseurs à Pied en 1914: 1ère partie (Ramscapelle), 2e partie et 3e partie).
Revolver modèle 1887, avec dragonne en cuir noir, étui jambon en cuir noir, sabre d'officier subalterne des chasseurs avec sa dragonne d'officier subalterne modèle 1845 et sa bélière en cuir noir et képi de chef de bataillon du 16e BCP.
En 1915, Paul Chenèble fut le 1er commandant du 106e BCP (Bataillon de Chasseurs à Pied) (Campagne du 106e BCP au Linge, de Mars à Septembre 1915: 1ère partie, 2e partie, 3e partie, 4e partie, 5e partie, 6e partie et 7e partie).

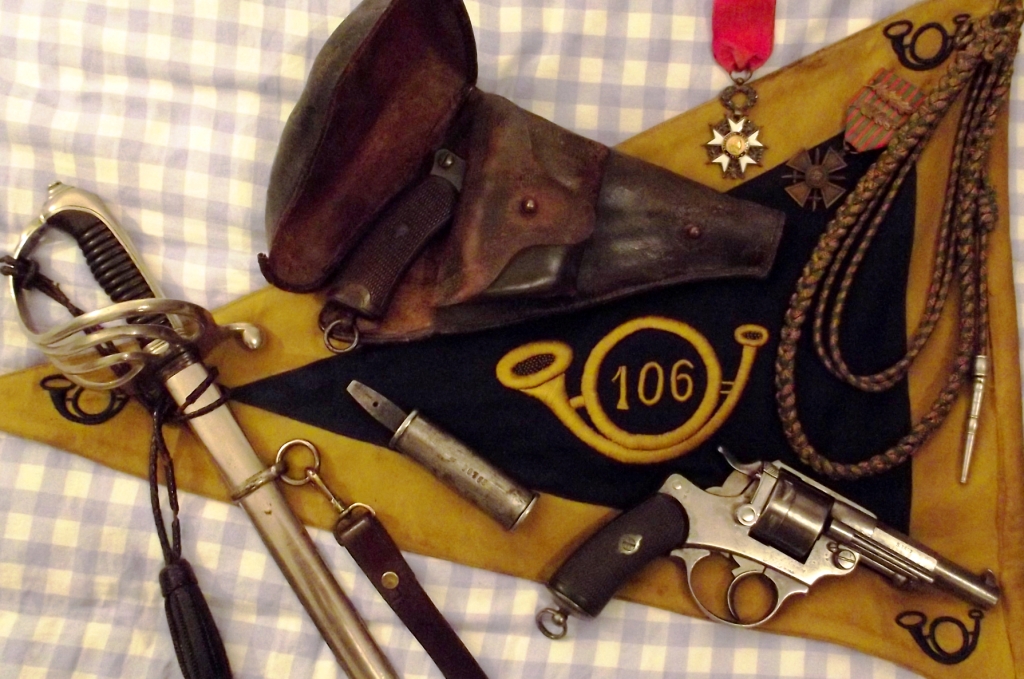

Revolver mle 1873, étui jambon, sabre d'officier d'infanterie modèle 1882 et fanion du 106e Bataillon de Chasseurs à Pied, commandé par le Colonel Chenèble en 1915.
Servants d'artillerie sur canon de 75, portant un étui jambon, dans la Marne, pendant la 1ère Guerre Mondiale:
Les différents étuis jambons: pour revolver 1873 / 1874 et 1892
L'étui jambon modèle 1876, pour les revolver modèles 1873 et 1874
Il s'agit du premier mis en service, à partir de 1876.
On retrouve sa description complète dans le Journal Militaire Officiel, premier semestre de l'année 1876 (25 Mai 1876).
Il "affecte la forme d'une petite fonte triangulaire, à faces plus renflées vers la droite et dont le grand côté, à gauche, présente une arrête recourbée en demi-arc (...). L'étui se compose:
1. D'une gaine ou fourreau, avec cartouchière, passant fixe et dés de support;
2. D'un couvercle ou portière".
Face avant de l'étui jambon (avec dragonne et baudrier):
Face avant de l'étui jambon (avec dragonne et baudrier), ouvert:
Dos de l'étui, caractéristique du modèle 1873 / 1874.
On y retrouve:
- 1) une excroissance (ronde) destinée à protéger la crête de la baguette.
- 2) une cale (couture) destinée à maintenir l'arme (au niveau du pontet) dans l'étui. La couture chevauche la couture du bas du passant. Cette cale en cuir apparaît à partir de l'été 1877 (JMO du 16 Août 1877).
- 3) anneaux de bretelles de forme ovale.
Vu de la cartouchière du modèle 1873/74 (cartouches de 11mm):
Une note ministérielle (JMO de 1877) du 16 Août 1877 prescrit une modification de la disposition intérieure, en fixant "à l'intérieur de l'étui une cale en cuir prise dans la couture d'assemblage, destinée à supporter le poids du revolver et à empêcher ce dernier de venir frapper contre la calotte qui termine le fourreau":
Source: Bulletin de la médecine et de la pharmacie militaire d'Août 1876: note ministérielle du 16 Août 1877 portant sur la modification, par ajout d'une cale, de l'étui jambon.
Enfin, le Journal de la Gendarmerie de France du 11 Janvier 1877, nous apprends que:
ARMEMENT. — ETUI DE REVOLVER.
Sous la date du 17 décembre 1876, se trouve insérée au Journal militaire, la note suivante :
L'étui de revolver étant classé parmi les effets de grand équipement, recevra les marques applicables aux effets de cette catégorie, savoir:
- Numéro du régiment,
- Numéro de série du magasin,
- Millésime de l'année de la 1ère mise en service.
Ces marques seront apposées sur la partie interne et recourbée du couvercle, sur laquelle est cousue la bande de cuir qui forme charnière.
Comme la banderole et la ceinture de l'étui sont des accessoires qui peuvent s'enlever facilement, ces accessoires seront également marqués. Les estampilles seront apposées sur chacun de ces deux objets, en dessous et près de l'enchapure des boucles.
En l'absence de données certaines sur la durée à assigner à l'étui de revolver, dont la mise en service est toute récente, cette durée est provisoirement fixée à cinq années.
L'étui jambon pour les revolver modèles 1892:
L'étui jambon modèle 1876 modifié 1893
Quand le revolver modèle 1892 entre en service, en remplacement des modèles 1873 et 1874, l'armée garde le même étui, mais lui fait subir quelques modifications.
Sur ce modèle, la face avant ne change donc pas:
La face arrière de l'étui jambon ne change pas non plus:
La modification se fera, bien évidemment, sur la cartouchière !
Le "Journal Militaire officiel du 30 Juin 1893" nous apprend que l'étui "peut être utilisé pour le port du revolver modèle 1892, sans autre modification que celles des gaines de la cartouchière qui sont trop larges pour les cartouches du nouveau modèle".
Les anciennes alvéoles, destinées à recevoir les cartouches de 11mm seront décousues, et remplacées par des alvéoles destinées à recevoir la nouvelle cartouche de 8mm.
Sur la photo çi dessous, on distingue bien les anciennes piqures, et surtout il n'y a qu'une seule rangée de cartouches. Le fond sert à ranger 2 paquets de cartouches, dans le but de pouvoir augmenter la capacité de cette poche à cartouche. Toutefois cela nécéssitait de devoir rallonger le rabat de la cartouchière, pour pouvoir le fermer.
À partir de 1894, les étuis sont simplifiés. La face avant ne change pas:
Par contre la face arrière oui:
- 1) suppression de l'excroissance ronde destinée à protéger la crête de la baguette.
- 2) La cale devient plus grosse, et la couture chevauche désormais la couture du haut du passant .
- 3) Les anneaux de bretelle restent ovales.
L'étui jambon modèle 1876 - 1893 modifié 1909
Le 14 Juin 1909, les étuis de nouvelle confection sont encore modifiés, au niveau de la cartouchière (8 Novembre 1909, pour les modifications des anciens étuis). Il peut désormais contenir 3 paquets de cartouches.
On peut donc tomber sur des étuis modifiés avec reprise de la cartouchière, et donc les anciens trous de coutures apparents:
Ou alors des étuis modifiés dès la conception:
Enfin, l'étui subit une dernière modification: les anneaux de bretelles ovales deviennent rectangulaires:
(Cette partie consacrée aux différents types d'étuis jambons reprend certaines photos de l'exposé de bijoux66 du forum tircollection.com)
L'étui jambon "Fabrication de guerre" (1916), pour la cavalerie
Enfin, on peux rajouter un dernier modèle d'étui jambon: Le devant de l'étui est semblable aux autres, mais à l'arrière on constate la disparition des anneaux de suspension en fer et de la patte de cuir qui les maintiens, et l'ajout d'un anneau pour brêlage (type cavalerie a un anneau tortillé comme les cartouchières modèle 1916). La poche (cartouchière) contenant soit les alvéoles, soit les passant pour paquet de cartouches, est vide.
On trouve des fabrications tardives de ce modèle d'étui, ou des modifications d'étui des modèles précédents.
Cet étui-revolver de la cavalerie est décrit dans ce texte officiel daté du 1er Décembre 1916.
Exemple d'un modèle d'étui jambon "Fabrication de guerre" (1916), pour la cavalerie, de fabrication tardive (ici, pour revolver modèle 1892):
Etui jambon type 1916, pour la cavalerie. Source: Naturabuy
Exemple d'un modèle modifié: étui jambon modèle 1876, pour revolver modèle 1873, modifié en étui jambon "Fabrication de guerre" (1916), pour la cavalerie:
Etui jambon type 1916, pour la cavalerie. Source: Naturabuy

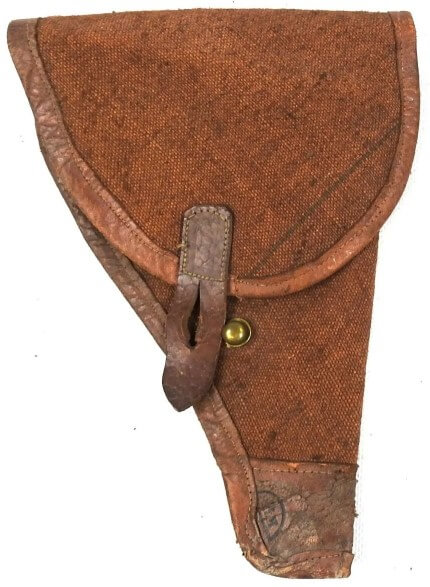

L'étui simplifié modèle 1916
La dernière évolution de l'étui pour les revolvers réglementaires français sera l'étui simplifié modèle 1916, de fabrication beaucoup plus simple.
Etui simplifié modèle 1916, avec un revolver modèle 1892 (du commerce), sa dragonne et l'Instruction sommaire sur le Revolver modèle 1892.
Cet étui servira à abriter les revolvers d'ordonnance modèle 1892, les "92 Espagnols" et quelques revolvers modèles 1887.
Sous le rabat principal, on retrouve 3 compartiments pour y ranger les boîtes de 6 cartouches (8mm92). Les anneaux, à l'arrière, sont soit arrondis, soit rectangulaires.
L'étui simplifié modèle 1916 ne s'adapte pas aux revolvers modèles 1873 et 1874, car la languette de fermeture est trop courte. Toutefois, il est possible de trouver des étuis modèle 1916 avec une languette rallongée, pour pouvoir y ranger ces modèles de revolvers d'ordonnance, plus anciens.

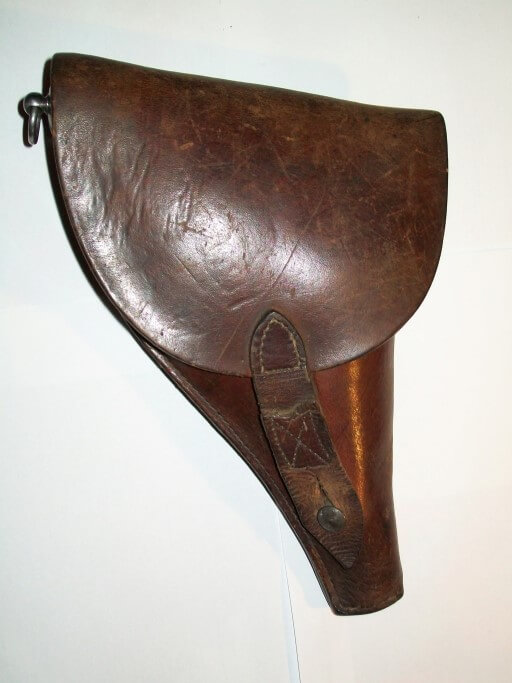

Exemple d'étui simplifié modèle 1916 avec patte de fermeture rallongée pour y loger un revolver modèle 1873. Crédit photo: P.A.68, sur le forum passionmilitaria.com
Les différents étuis simplifiés modèle 1916
Comparaison de 2 étuis modèles 1916 réglementaires: on remarque plusieurs différences: forme, taille, anneaux, patte de maintien des anneaux, languette, position du bouton, ...
Le premier possède un tampon de réception de 1917, sous le rabat, et des anneaux en fer (au lieu de laiton), typiques de la production de guerre, et le second un tampon du 28e Régiment d'Artillerie.
Lors de la Première Guerre Mondiale, certains étuis modèle 1916 seront fabriqués en toile forte avec renfort en cuir ou basane. Exemple:
Pour aller plus loin
Article de la Gazette des armes n°116, d'Avril 1983, dédié aux étuis jambons.
Description de l'étui jambon
Description de l'étui jambon, en 1899, dans la Description du 15 janvier 1899 des uniformes de la cavalerie (3e édition), mise à jour des textes en vigueur jusqu'au 20 mars 1906 (voir dans la bibliographie).
Il s'agit donc ici de l'étui jambon modèle 1876 modifié 1893, pour le revolver d'ordonnance modèle 1892:
Les étuis jambons à destination de la gendarmerie
Entre 1874 et 1876 (et probablement jusqu'en 1885), la gendarmerie est dotée de l'étui précoce pour le revolver modèle 1873:
- Instruction du 20 juin 1874: La sacoche gauche du harnachement est aménagée de façon à recevoir le révolver Mle 1873.
- Circulaire du 16 juillet 1874: À compter de cette date, le révolver n'est plus porté dans le portefeuille de correspondance mais dans un étui sur l'homme. Cet étui doit recevoir le pistolet Mle. 1873 et être pourvu d'une case pouvant contenir les cartouches. Il est muni d'une bretelle destinée à passer en sautoir sur l'épaule, afin de soulager le ceinturon d'une partie du poids de l'arme. Il est porté à gauche pour ne pas gêner le port du fusil à droite.
Suite à cette circulaire, le ministre de la guerre décide de supprimer la fonte en vache lisse se trouvant à l'intérieur du portefeuille de correspondance et dans laquelle on plaçait le pistolet (Note ministérielle du 24oût 1874).
Gendarme à Pied. Chromolithographie d'Auguste Legras (1817-1887). Notez l'étui précoce en cuir fauve, pour le revolver modèle 1873.
Ensuite, selon la "description de l'uniforme de la gendarmerie" du 11 aout 1885 (voir dans la bibliographie), c'est l'étui jambon qui entre en dotation. L'étui est en cuir fauve pour les gendarmes et noirci sur fleur pour les officiers, maréchaux des logis et adjudants, et l'arrière ne change pas de celui réglementaire dans l'armée.
L'étui est encore porté du côté gauche:
Il sera porté à gauche, en passant dans le ceinturon, parce que, s'il était porté à droite, il deviendrait gênant pour les mouvements du bras et le port du fusil et que du reste le côté droit est réservé au portefeuille de correspondance.
La banderolle du revolver est placé de droite à gauche par dessous la courroie de portefeuille de correspondance.

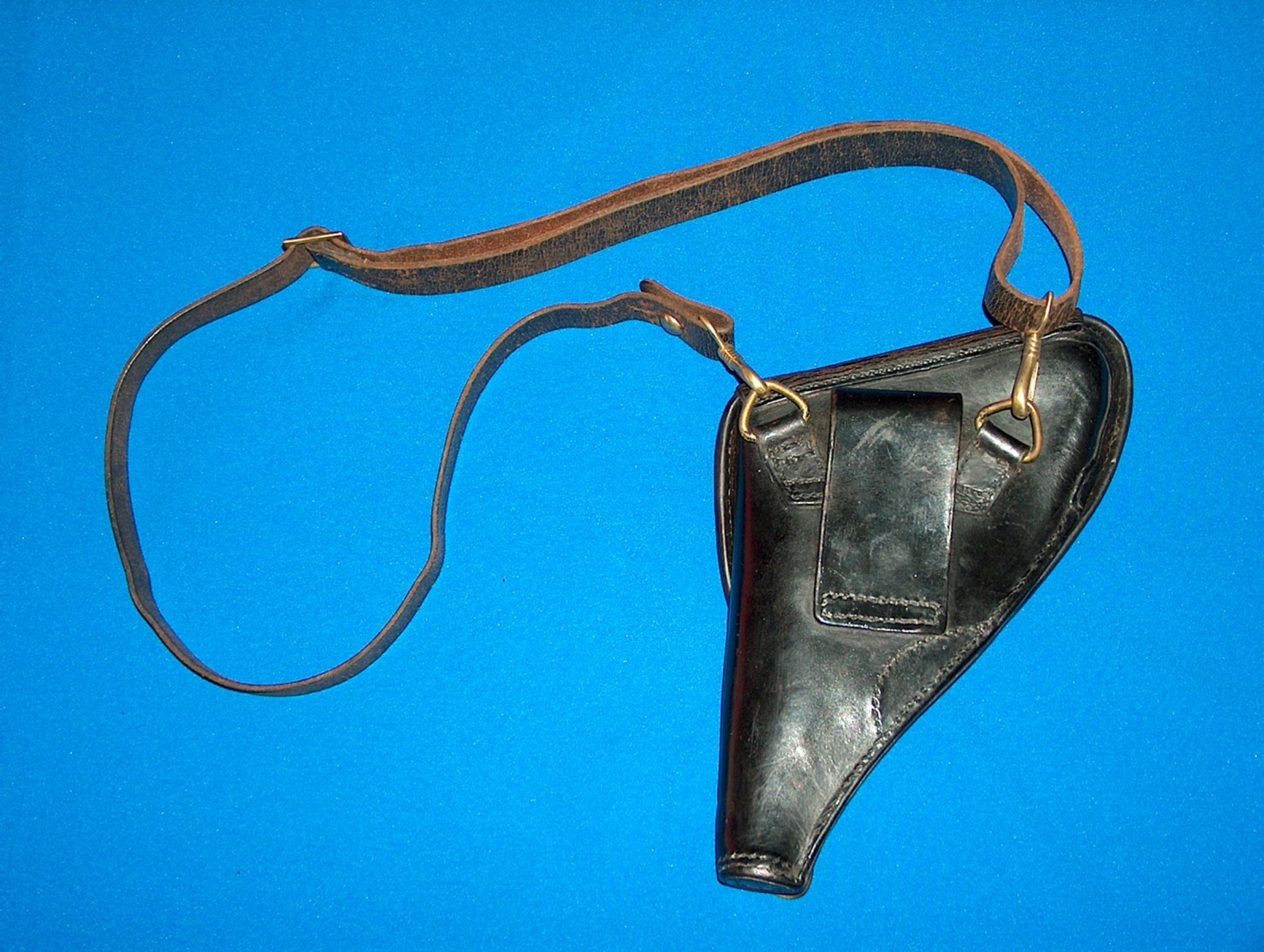

L'étui jambon pour la Gendarmerie départementale et la Garde républicaine, selon la Description des Uniformes de la Gendarmerie, du 11 Août 1885 (planche n°49).
C'est à partir de 1889 (avec la modification à la description du 11 Aout 1885) que les étuis jambons à destination de la gendarmerie sont légèrement différents:
De couleur noire (étui en cuir verni noir), c'est principalement le dos de l'étui qui change:
Crédit photos: Forum lagrandeguerre.
On peux remarquer deux taille de passant de ceinturon: le petit est destiné à la gendarmerie et le grand à la garde républicaine. C'est surtout les anneaux qui changent: triangulaire, et tournés vers les coins.
En plus de cette modification facile à voir, on notera aussi que les étuis jambons destinés à la gendarmerie ne possèdent qu'une seule rangée de cartouche (6 cartouches) dans la poche à cartouche, et que le baudrier de cet étui s'attache aux anneaux triangulaires par des mousquetons.
Planches consacrées aux étuis jambons de la gendarmerie dans l'Echo de la Gendarmerie Nationale du 1er Décembre 1889 (voir dans la bibliographie), définissant la "modification à la description du 11 Aout 1885":
Et sa lanière (dragonne):
Étuis jambons (après 1889) pour la gendarmerie, pour le revolver d'ordonnance modèle 1892:
Crédit photo: NORMAND76, sur le forum TCAR
Détails du deuxième étui jambon de gendarmerie modèle 1889, avec sa banderole:
Crédit photo: NORMAND76, sur le forum TCAR
Détails du premier, qui semble être un étui jambon de gendarmerie modèlee 1889 pour officier, du commerce: vernis en bon état et traces de velour à l'intérieur.
Crédit photo: NORMAND76, sur le forum TCAR
Détails du quatrième étui. Il s'agit ici d'un étui jambon modèle 1876 modifié 1893, modifié ensuite pour la gendarmerie. On note, en effet, la suppression de la seconde rangée de cartouches dans la poche à cartouches, et le remplacement des anneaux d'origine par des anneaux triangulaires. La présence d'une étiquette dans le rabat de l'étui confirme son utilisation en gendarmerie: "14e Légion de Gendarmerie - Compagnie de l'Isère, brigade de Champier - Martin-Culet Jean Claude - N° matricule 114. Revolver F 86909" (Il est admis dans la gendarmerie par décision ministérielle du 20 Janvier 1899, à la 19e légion à cheval, 5e compagnie).
Crédit photo: NORMAND76, sur le forum TCAR
"Vive la France" de Paul Léon Jazet (1891) (Chromotypogravure Boussod).
On peux y voir des gendarmes Français, à la frontière Franco-Allemande. Notez l'étui jambon noir.
Selon l'Ajustage des effets militaires de la gendarmerie du 9 juin 1895 mis à jour le 1er février 1903, on notera, pour le port de l'étui jambon:
Manière de porter l'étui de revolver. - Les officiers portent l'étui de revolver à droite (circulaire du 25 mai 1876), les sous-officiers, brigadiers et gendarmes le portent à gauche, en passant dans la courroie de ceinture, parce que, s'il était porté à droite, il deviendrait gênant pour les mouvements du bras et le port de la carabine et que, du reste, le côté droit est réservé au portefeuille de correspondance.
La banderole de revolver est placée de droite à gauche (troupe) par dessous la courroie du portefeuille de correspondance. (Art. 68.)
La courroie de ceinture de l'arme à cheval est munie d'un passant-coulant qui est cousu à demeure par les soins de l'homme après que son emplacement a été déterminé par l'ajustage.
Nota. - l'instruction du 9 juin 1895 a omis de faire connaître si le passant-coulant en cuivre de la banderole d'étui de revolver doit être placé devat la poitrine ou dans le dos. Ce dernier mode est généralement admis, mais il semble devoir présenter l'inconvénient d'occasionner une gêne ou des blessures lorsque les hommes seront porteurs du havresac.
"Le crime de Couville", le Petit Journal, 7 Juin 1896. Le gendarme à droite porte un étui jambon.
"Mort d'un criminel tué par les gendarmes", le Petit Journal, 25 Juillet 1891. Le gendarme avec un genou à terre tiens un revolver d'ordonnance modèle 1873.
"Gendarme et braconnier", le Petit Journal, 10 Mars 1895. Le gendarme fait feu avec son revolver d'ordonnance modèle 1873.
Photographie d'un gendarme, entre 1904 et 1912, avec étui jambon noir, dragonne, courroie de ceinture et baudrier en cuir noir vernis. Notez le sabre de cavalerie légère modèle 1822 modifié 1887 (suppression du 2e anneau de bélière), attribué réglementairement à la gendarmerie.
Photographie d'un gendarme, entre 1907 et 1912, avec étui jambon noir, dragonne, courroie de ceinture et baudrier en cuir noir vernis.
Enfin, il est interessant de noter ce passage, extrait du Dictionnaire de la Gendarmerie à l'usage des officiers, sous-officiers, brigadiers et gendarmes, par Mr Cochet de Savigny et Mr Perrève, en 1883 (2e édition corrigée et augmentée), qui nous indique que:
"Les [sous-officiers, brigadiers et gendarmes] de l'arme à cheval doivent avoir le soin, chaque fois qu'ils mettent pied à terre, et avant de quitter la selle, de retirer le revolver de la sacoche et le placer dans son étui, afin de n'être jamais désarmés. (circ. du 9 Juillet 1874.)".
Les couleurs des étuis jambons
Les étuis jambons, que ce soit pour les revolvers modèle 1873, 1874 ou 1892, existent en 3 couleurs différentes:
- Noir
- Marron ou fauve
- Rouge foncé quadrillé (seulement à destination des Spahis)
A part pour la gendarmerie, dont les étuis seront toujours noirs, la couleur dépend, avant 1914, des grades:
- Hommes de troupe: marron
- Brigadiers à cheval: marron
- Sous Officiers: marron
- Officiers de toutes les armes: noir
- Adjudants de toutes les armes: noir (Adjudants des corps des troupes à cheval: depuis le 1er Septembre 1877. Décision du JMO n°64, de 1877.)
- Sergents majors des troupes à pied: noir
Après 1914, tous les étuis seront marrons.
étui jambon noir:
étui jambon marron (fauve):
étui jambon rouge de Spahi:
Prototype de l'étui jambon pour les Compagnies Sahariennes, lors de l'exposition Les canons de l'Elégance, au Musée de l'Armée. Crédit Photo: tenue31.fr

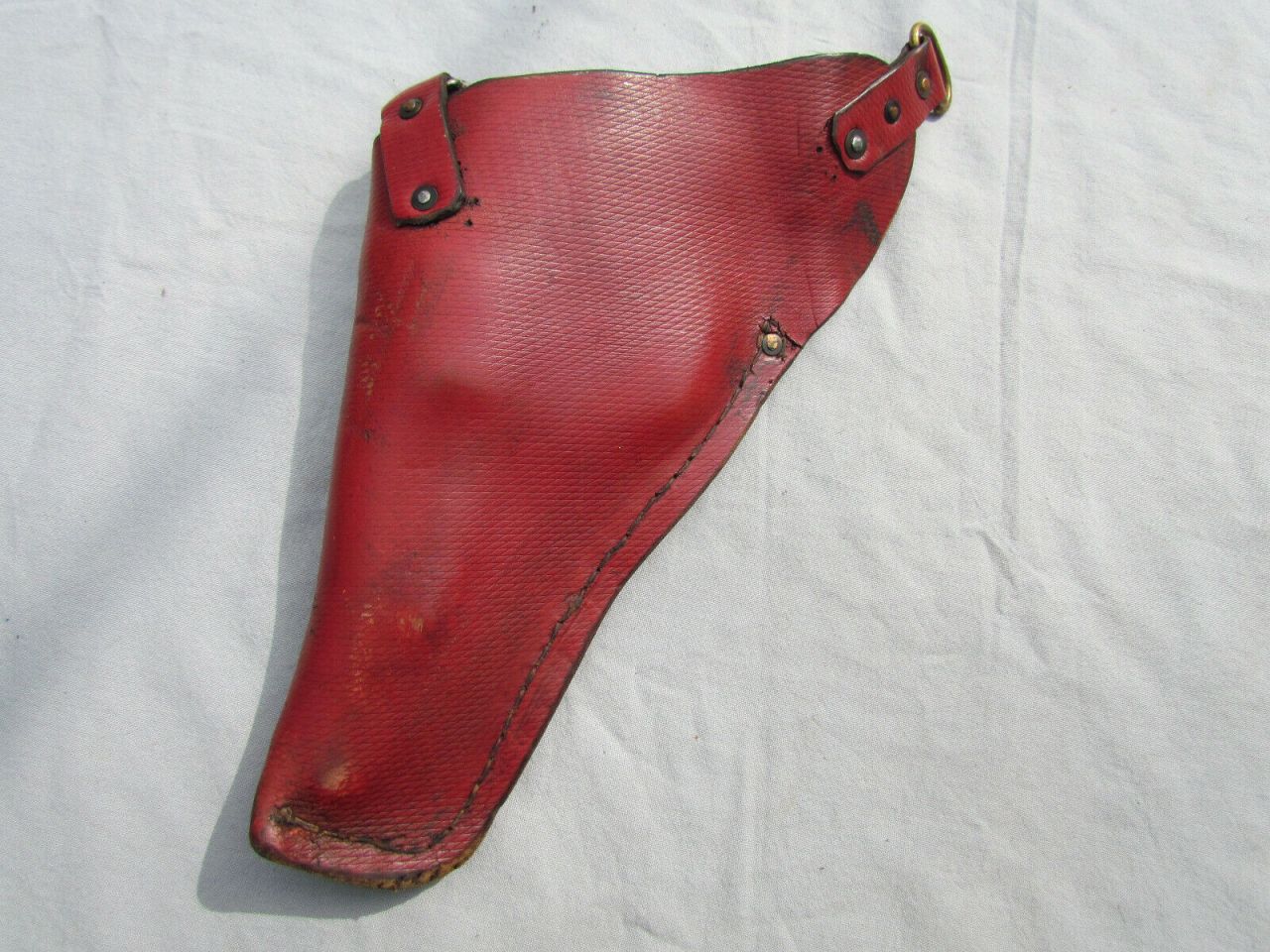

Les étuis jambons de spahis, en cuir rouge
Les Spahis, quand à eux, possèdent des étuis rouge foncés quadrillés. Ces étuis sont plutôt rare à trouver.
Les hommes de la troupe et les sous-officiers non rengagés de spahis se voyaient remettre l'étui en cuir quadrillé rouge. Pour les sous-officiers rengagés, adjudants et officiers c'était le modèle en cuir vernis noir.
Dès 1915, l'étui marron (fauve) se généralisera aussi chez les Spahis.
étui jambon rouge de Spahi:
(Régimenté 2ème Rt de SP. / 503)
Crédits photos pour les étuis jambons de Spahi: Forum lagrandeguerre.
Galerie de photo d'étuis jambons de spahis pour revolver modèles 1873, 1874 et 1892 visible en cliquant sur la dernière photo çi-dessus.
Les équipements de Spahis (troupe) en cuir rouge quadrillé
La description des uniformes de la cavalerie du 15 janvier 1899, mise à jour en 1906, décrit l'ensemble des équipements en cuir de la troupe, pour les Spahis, comme étant quadrillée et de couleur rouge foncé sur fleur.
Les élément concernés sont:

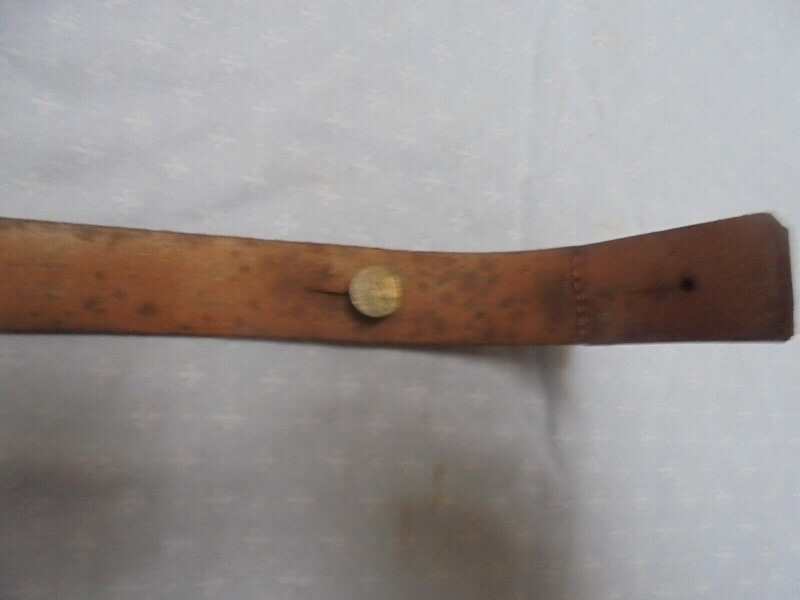

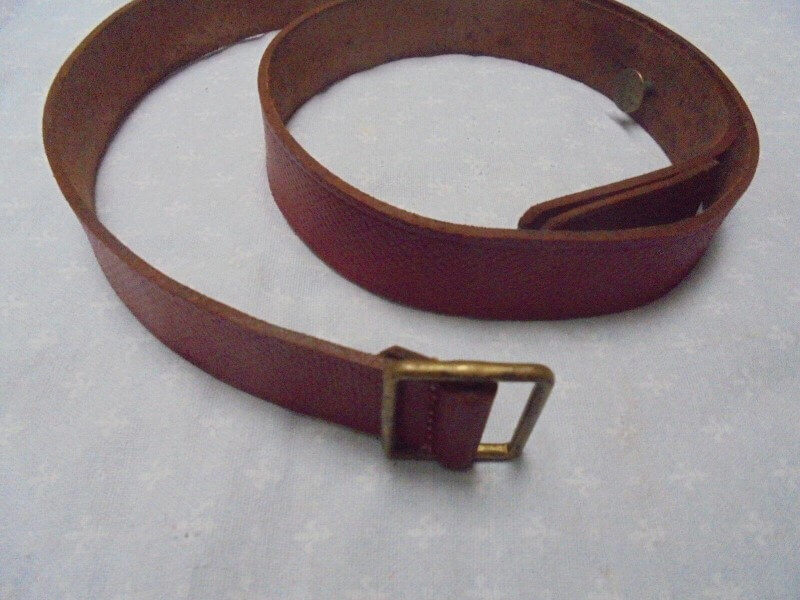

- Bretelle de fusil
- Ceinturon
- Dragonne
- Etui de Revolver
- Giberne (elle était déjà décrite comme confectionnée en cuir rouge quadrillé, dès le 11 Mai 1892, dans la Modification à la description du 29 Juin 1885 sur l'uniforme des régiments de spahis, par suite de l'adoption d'une nouvelle giberne.)
- Banderole (pour la giberne)
- Courroie de trompette
- Cordon de trompette
Cliquez sur le lien pour consulter la Description des uniformes de la cavalerie du 15 janvier 1899, mise à jour en 1906.
Spahis (Algérie) - Peloton d'escorte, vers 1886.
Chromotypogravure de Boussod & Valadon d'après Edouard Detaille (1848-1912).
Le cavalier, à gauche, porte un étui jambon.
Étui jambon pour revolver modèle 1892 recouvert de toile
Vu dernièrement sur un site de vente aux enchères bien connu, cet étui jambon pour revolver modèle 1892, entièrement recouvert de toile beige, et annoncé comme étui utilisé par la Légion Étrangère au Sahara.
Crédits photos: Ebay. Pour voir les autres photos de cet étui jambon, cliquez sur la photo.
L'étui possède des alvéoles pour munitions de 8mm92, et le cuir paraît fauve, sous la toile.
La toile est cousue sur l'étui et sur le baudrier.
L'étui jambon précoce
Avant l'adoption de l'etui jambon (en 1876) présenté çi dessus, une première version fut mise en service, entre 1874 et 1876. Probablement destinée à la gendarmerie dans un premier temps (les 1ères commandes de revolvers mle 1873 étant destinées à cette arme), ils seront aussi testés dans d'autres corps.
Cet étui est dû à la décision du général Courtot de Cissey (alors ministre de la guerre) du 8 Juin 1874 et équipera effectivement, de façon expérimentale, quelques compagnies de gendarmerie.
Gendarme avec sa carabine de gendarmerie modèle 1874 Gras et son revolver modèle 1873, dans ce qui semble fort être un étui jambon précoce: forme globale et lanière de fermeture en biais:
Cet étui précoce préfigure les grandes lignes du futur étui jambon:
Crédits photos: Naturabuy.
Crédits photos: https://www.militaria-medailles.fr/
On est donc en présence d'un étui en cuir brun (probablement pour la troupe), avec un rabat non rapporté, mais possédant deux parties cousues (renfort intérieur et protection de la calotte), et une lanière de fermeture en biais.
Crédits photos: Naturabuy.
Le passant de ceinturon est cousu de l'intérieur:
Crédits photo: Naturabuy.
La bretelle est cousue sur l'étui:
Crédits photos: Naturabuy.
La pochette à cartouche est plus petite que celle présente sur le modèle final, car elle ne contient qu'une seule rangée de 6 alvéoles (calibre 11mm73).
Crédits photo: Naturabuy.
On remarque aussi que le numéro de série de l'arme est apposé à l'intérieur du rabat (F 50474, fabriqué en 1875):
Crédits photo: Naturabuy.
Sur un 2e exemplaire (pour le revolver mle 1873 numéro de série F 6100, fabriqué en 1875),on remarque une réparation: une pièce rapportée en cuir viens couvrir le bas de l'étui (cette modification à aussi été vue sur des étuis jambons réglementaires, et fait l'objet d'une instruction ministérielle relative à la réparation des étuis de revolvers en Septembre 1877 ). Le reste est similaire:
Crédits photos: Naturabuy.
Gendarme à Pied. Notez l'étui précoce en cuir fauve, pour le revolver modèle 1873.
Enfin, un 3e exemplaire d'étui précoce (pour le revolver mle 1873 numéro de série F 5123, fabriqué en 1875), avec le bas de l'étui légèrement différent:
La pièce de cuir est rapportée, mais cousue en biais, avec un décochement pour le bouton de fermeture de la languette (absente).
Sur cet exemplaire en mauvais état, il manque la languette de fermeture, le rabat de la pochette à cartouches, les parties supplémentaires du rabat, le baudrier cousu, ...
Crédits photos: Erwan.
Cet étui ne sera pas adopté officiellement et définitivement en raison de sa trop grande fragilité, mais servira de base pour le modèle adopté réglementairement.
Toutefois on peux penser qu'ils est resté en service le temps qu'arrive les véritables étuis jambons, car une circulaire de Juillet 1874 spécifie que cet étui doit être porté à gauche, la bandoulière passant par l'épaule droite.
Gendarme à Pied. Chromolithographie d'Auguste Legras (1817-1887). Notez l'étui précoce en cuir fauve, pour le revolver modèle 1873.
Exemple de réparation par manchon en cuir sur le bas d'un étui jambon
On trouve certains étuis jambons possédant une réparation sur le bas de l'étui. Un manchon en cuir à été rajouté afin de réparer ou solidifer l'étui.
Il s'agit en fait d'une instruction ministérielle du 29 Septembre 1877:
Source: Journal Militaire Officiel, Partie supplémentaire, année 1877, N° 70, note ministérielle du 29 Septembre 1877 relative à la réparation des étuis de revolver, par ajout d'un manchon en cuir
Et voici ce que celà donne sur un étui jambon réparé:
Crédits photos: Forum lagrandeguerre.
Il s'agit d'un travail effectué par un maître-sellier (corps des troupes à cheval) ou bien par les premiers ouvriers cordonniers (corps des troupes à pied).
La dragonne
La dragonne en cuir pour le revolver modèle 1873
La dragonne pour le revolver modèle 1873 est un lien en cuir, destiné à éviter de perdre l'arme. Accrochée d'un coté à l'anneau sur le revolver et de l'autre au baudrier de l'étui jambon, elle est de la couleur du cuir de l'étui jambon, et se plie d'une manière bien spécifique.
Pour les officiers de cavalerie portant le revolver modèle 1874, elle est en ganse noire.
Dans les Planches consacrées aux étuis jambons de la gendarmerie dans l'Echo de la Gendarmerie Nationale du 1er Décembre 1889 (voir dans la bibliographie), définissant la "modification à la description du 11 Aout 1885", on aperçoit une de ces "lanières", mais sans description pour aller avec:
Dans la Description du 15 janvier 1899 des uniformes de la cavalerie (3e édition), mise à jour des textes en vigueur jusqu'au 20 mars 1906 (voir dans la bibliographie), on trouve une description de cette lanière de revolver:
La courroie est formée d’une bande de vache fauve demi-nourrie de 3 mm à 3 mm ,5 d’épaisseur et de 12 mm de largeur ; l’une de ses extrémités est repliée, la fleur en dehors, d’environ 80 mm et maintenue à demeure par deux coulures d’environ 25 mm parallèles à la bande; l’autre extrémité est percée d’une boutonnière de 23 mm de long, qui est destinée à recevoir la tète d’une lanière en cuir lacée dans le corps de la courroie, laquelle est à cet effet percée de quatre trous placés sur la même ligne et distants l’un de l'autre de 10 à 15 mm . Distance du premier de ces trous à la tête de la boutonnière 100 mm. Longueur totale, non compris la partie reployée et cousue, 830 mm.
Concernant la gendarmerie, L'Ajustage des effets militaires de la gendarmerie du 9 juin 1895 mis à jour le 1er février 1903, nous apprends que c'est la même dragonne qui est utilisée (pour la troupe, les adjudants et les maréchaux des logis chefs):
Pour la troupe, la lanière est formée d'une bande de vache noircie et cirée sur fleur de 3mm d'épaisseur et de 12mm de largeur, une extrémité est percée d'une boutonnière destinée à recevoir la tête d'une lanière en cuir lacée dans le corps de la courroie, laquelle est, à cet effet, percée de quatre trous placés sur la même ligne et distants l'un de l'autre de 10 à 15mm. (Distance du premier de ces trous à la tête de la boutonnière, 100mm; longueur totale, non compris la partie reployée et cousue, 870mm.)
Les adjudants et les maréchaux des logis chefs font usage de cette lanière. (Art.68.)
Il existe 2 types de dragonne en cuir, pour le revolver modèle 1873:
- dragonne 1er modèle: la boucle destinée à être accrochée au baudrier est cousue.
- dragonne 2e modèle: la boucle destinée à être accrochée au baudrier est rivetée.
Et l'autre côté de la dragonne (la boucle qui s'accroche à l'anneau de dragonne) est accrochée via une lanière de cuir avec un noeud faisant bouton.
Cette dragonne 2e type, avec un rivet n'existait pas en 1899. Il pourrait s'agit d'un simplification de la fabrication, lors de la première guerre mondiale.
Toutes les dragonnes possédant un anneau métallique ou mousqueton métallique sont beaucoup plus récentes, et ne sont pas pour les revolvers modèles 1873, 1874, 1887 ou 1892.
Dragonnes du 1er type :
Crédit photo: Forum TCAR.
Dragonne du 2e type :
Manière d'enrouler la lanière de révolver et de la porter avec l'arme dans son étui:
Plier la lanière à 110mm environ de la couture, de manière à former une boucle, d'environ 100mm de longueur ; enrouler la partie libre de la lanière jusqu'à l'extrémité de la boucle, en ayant soin de ménager à la partie supérieure de celle-ci une ouverture suffisamment grande pour loger le pli d'arrêt pratiqué à environ 50mm du bouton de cuir. La boucle, cousue, sera engagée dans la banderole de l'étui, sur le devant ; l'extrémité portant un bouton de cuir et une boutonnière sera fixée à l'anneau de calotte du revolver. La lanière, ainsi roulée, sera placée sur la partie convexe de la crosse de l’arme couvercle rabattu. Elle pourra se dérouler par simple traction lors de l'éxécution d'un mouvement vers le haut, selon les "Modifications aux descriptions des 11 août 1885 et 8 octobre 1889 sur l'uniforme de la gendarmerie et de la garde républicaine" du 8 septembre 1892.
Crédits photos: JB.
Dragonne dépliée:
Revolver modèle 1873 et 2 dragonnes du 1er modèle. Une dans sa couleur fauve d'origine, et une seconde, foncée lors du graissage du cuir:
Exemple de dragonne postérieure: La dragonne noire, avec mousqueton, est une dragonne de police pour PA français, utilisée entre 1985 et 2006 . On remarque bien qu'elle est plus longue, rivetée des 2 côtés (3 rivets, en tout) et possède un mousqueton. Elle est pourtant souvent vendue comme une dragonne pour les revolvers d'ordonnance français...
Une photo d'ensemble d'équipements (étuis, dragonnes et baudrier), comprenant un étui simplifié modèle 1916 en cuir fauve, un étui jambon modèle 1876-93 en cuir noir, une dragonne en cuir noir pour le revolver modèle 1892, deux dragonnes en cuir fauve pour les revolvers modèles 1873 et 1892 et un second étui simplifié modèle 1916, tamponné du 28e régiment d'Artillerie, avec son baudrier, en cuir fauve:
Cordon d'attache de revolver (dragonne) pour les officiers de cavalerie (revolver modèle 1874, puis 1892)
La Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879 (voir dans la bibliographie) nous indique quil existe une dragonne en ganse noire pour les officiers des corps des troupes à cheval:
Crédit photos: Frédéric Débarquement. Étui jambon du commerce pour officier (intérieur garni de velour bordeaux) et dragonne d'officier de cavalerie en ganse noire.
Les officiers de cavalerie font usage d'un cordon d'attache de revolver fait d'une ganse noire, ronde, en poil de chèvre, dite milanaise. Chaque extrémité du cordon forme anneau, par un retour sur lui même, et s'attache dans une boule creuse grappée, en poil de chèvre. Une des boules est fixée à 40mm et l'autre à 50mm environ de l'extrémité de l'anneau correspondant.
Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879.
Ces mêmes officiers montés étant équipés du revolver modèle 1874, on peut en déduire que les officiers des corps de troupe à cheval ne font pas usage de la dragonne présentée plus haut, mais de ce cordon d'attache de revolver.
Dragonne d'officier de cavalerie en ganse noire et étui jambon en cuir noir d'officier, pour revolvers modèle 1874 et 1892, dans la description des uniformes des officiers généraux, des officiers sans troupe et des employés militaires des différents corps ou services de 1892.
Le fait que les officiers des corps de troupe à cheval ne font pas usage de la dragonne en cuir présentée plus haut, mais de ce cordon d'attache de revolver est confirmé par la Description du 15 janvier 1899 des uniformes de la cavalerie (3e édition), mise à jour des textes en vigueur jusqu'au 20 mars 1906 (voir dans la bibliographie), qui nous indique bien que:
Le cordon d'attache est fait d'une ganse noire, ronde, en poil de chèvre, dite "milanaise". Chaque extrémité du cordon forme anneau par un retour sur lui même et s'attache dans une boule creuse grappée, en poil de chèvre. Une des boules est fixée à 40mm et l'autre à 50mm environ de l'extrémité de l'anneau correspondant.
Le revolver alors utilisé par les officiers de cavalerie est bien le revolver d'ordonance modèle 1892.
L'Ajustage des effets militaires de la gendarmerie du 9 juin 1895 mis à jour le 1er février 1903, confirme l'utilisation de ce type de dragonne:
Pour les officiers, le cordon d'attache du revolver est fait d'une ganse noire ronde, en poil de chèvre dite "milanaise". Chaque extrémité du cordon forme anneau par un retour sur lui-même, et s'attache dans une boucle creuse grappée en poil de chèvre. Une des boucles est fixée à 40mm, et l'autre à 50mm environ de l'extrémité de l'anneau correspondant.
Longueur totale du cordon après formation des anneaux, 900mm.
Diamètre du cordon, 6mm.
(art. 108.)
Crédit photo: Hors série n°3 de la Gazette des Armes: Le 1892 Le revolver de la Revanche
Cordon d'attache de revolver pour la cavalerie
Lanière double en cuir, d'un mètre, avec passant en cuir, à porter autour du cou. Dragonne destinée aux cavaliers.
Cette dragonne serait décrite dans le règlement de 1884, mais je n'en ai jamais vu.
(La dragonne en photo çi-dessous est une dragonne de revolver Suédois Nagant 1887.)
Crédit photo: Ebay.
Toutefois, en l'absence de textes réglementaires sur cette dragonne, qui serait indifféremment destinée aux revolvers modèles 1873, 1874 et 1892, la prudence est de mise. D'autant plus que l'iconographie d'époque nous montre les cavaliers de l'époque équipés de la dragonne classique.
Exemple avec ces deux cuirassiers de Paul Léon Jazet (A la Frontière, 1891) qui utilisent une dragonne en cuir fauve classique:
Le baudrier de l'étui jambon
Le baudrier de l'étui jambon est appelé "banderole" dans les descriptions réglementaires.
Source: Planche 69 de Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879. (voir dans la bibliographie).
Crédits photos: Naturabuy.
Elle est en cuir fauve (ou cuir noir) demi-nourri, chair propre. A l'un des bouts est fixé, par deux coutures au fil poissé, un passant coulant en cuivre non fondu, destiné à allonger ou à raccourcir la banderole. L'autre bout est muni de deux boutonnières, percées à 55mm l'une de l'autre, avec un bouton à double tête en cuivre.
Description de la banderole de l'étui de revolver dans la Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879 (voir dans la bibliographie).
Les dimensions de la banderole pour l'étui de revolver sont les suivantes:
- Longueur totale non cimprise l'enchapure: 1 460 mm
- Longueur totale de l'enchapure: 30 mm
- Largeur: 25 mm
- Longueur de la boucle dans oeuvre: 25mm
- Hauteur totale: 29mm
Dimensions de la banderole de l'étui de revolver dans la Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879.
Banderole montée sur un étui simplifié modèle 1916 en cuir fauve:
Buste d'officier français, avec un étui simplifié modèle 1916 en cuir fauve avec sa banderole, ceinturon type Sam Browne belt et son baudrier, et sabre d'officier des troupes à pieds modèle 1923 (fabrication réglementaire de Châtellerault en 1937):
La courroie de ceinture pour l'étui jambon (troupes montées uniquement, avant 1882)
Selon la Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879 (voir dans la bibliographie), l'étui de revolver, pour les troupes à cheval, est accompagné d'une banderole (baudrier) et d'une courroie de ceinture.
La courroie de ceinture est ainsi décrite:
"En cuir fauve demi-nourri, chair propre, se compose: 1° d'une bande de ceinture faite d'un seul morceau, repliée d'un bout sur 50mm de longueur pour servir d'enchapure à une boucle en cuivre à rouleau et ardillon, de 25mm de largeur dans oeuvre. L'ardillon est en fer étamé; un passant fixe en cuir fauve est cousu dans l'enchapure à 10mm en avant de la boucle; un autre passant coulant, également en cuir fauve et de même largeur (16mm), court le long de la ceinture. A 70mm de l'autre bout sont percés 8 trous d'ardillon, distant de 30mm entre eux.
2° D'une petite courroie d'arrêt en même cuir, fixée d'un bout par deux coutures poissées, vers le milieu de la face interne de la bande de ceinture, et glissant sur cette bande, du côté opposé à la boucle, au moyen d'un passant en cuir fauve cousu à l'autre bout."
Il est aussi bien précisé, dans la description pour les troupes à pieds, que "La courroie de ceinture n'est pas employée dans l'infanterie".
Cela changera à partir du 6 Juillet 1882: la courroie de ceinture sera étendue à tous les officiers, montés ou non.

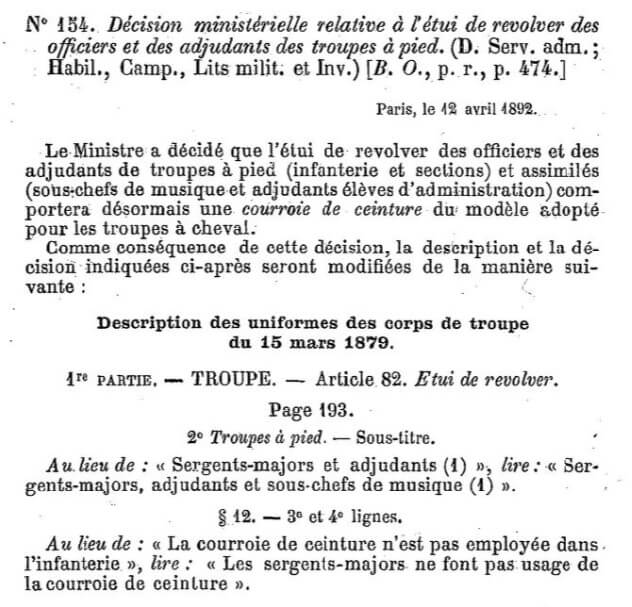

Une autre décision ministérielle du 12 Avril 1892 étendra le port de cette courroie de ceinture aux officiers et adjudants des troupes à pieds (Journal Militaire):
Crédits photos: Naturabuy.
Source: Planche 69 de Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879.
Dimensions de la courroie de ceinture:
Source: Planche 69 de Description des effets d'habillement, de coiffure, de grand et de petit équipement, de petite monture, de pansage et objets divers à l'usage des corps de troupe du 15 Mars 1879. (voir dans la bibliographie).
Crédits photos: Naturabuy.
Crédits photos: ER. Autoportrait (aquarelle) de Léon Wendling, en 1893, en tenue de capitaine au 9e Régiment d’artillerie territorial. On voit bien la courroie de ceinture et le baudrier de l'étui jambon, en cuir noir verni.

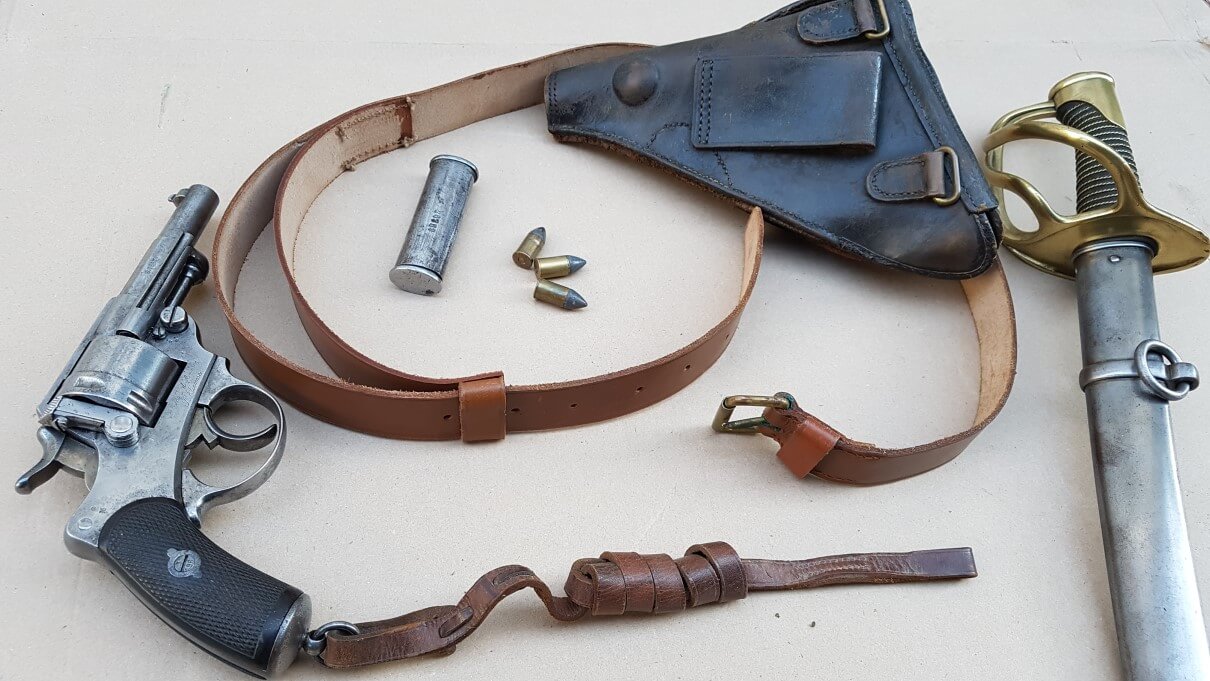

Cette courroie de ceinture à aussi été fabriquée par des fourbisseurs civils, pour les officiers et sous-officiers des troupes montées ou à pieds (après 1882) portant le revolver. En voici un rare exemple en cuir fauve, fabriqué par la Manufacture d’Armes et Cycles de Saint-Etienne (logo "MF" dans un cercle, entouré de la mention "Saint Etienne"):
Extrait du catalogue de la Manufacture d’Armes et Cycles de Saint-Etienne de 1905: "Ceinture en cuir de 1ère qualité pour fontes de revolvers et pochette à cartouches, sur le catalogue de la Manufacture d’Armes et Cycles de Saint-Etienne de 1905"
Forme en bois servant à la réalisation d'un étui jambon
Forme en bois, pour la réalisation de la forme des rabats d'un étui jambon:
Source: Naturabuy
Étuis jambons de fabrication civile, pour les revolvers modèles 1873
Tout les étuis jambons vus ici sont des étuis jambons réglementaires.Ils possèdent donc des tampons de réception sur l'intérieur du rabat.
On peux aussi en trouver, de fabrication civile. Ils peuvent posséder une doublure en velour ou feutrine de différentes couleurs (vert, bleu, noir, rouge, ...) à l'intérieur de l'étui.
ex:
Ces étuis jambons étaient souvent vendus sur des catalogues, comme ceux de Manufrance.
Extrait du catalogue de la Manufacture d’Armes et Cycles de Saint-Etienne de 1905:
Notez les 3 niveaux de finition de la "fonte d'ordonnance".
Et voici l'étui jambon correspondant au "Modèle de luxe":
Crédit photos: Gavach.
Et un étui simplifié modèle 1916, marqué du poinçon de la Manufacture d’Armes et Cycles de Saint-Etienne:
Crédit photos: Gavach.
Cliquez sur la 2e image pour voir d'autres photos de cet étui.

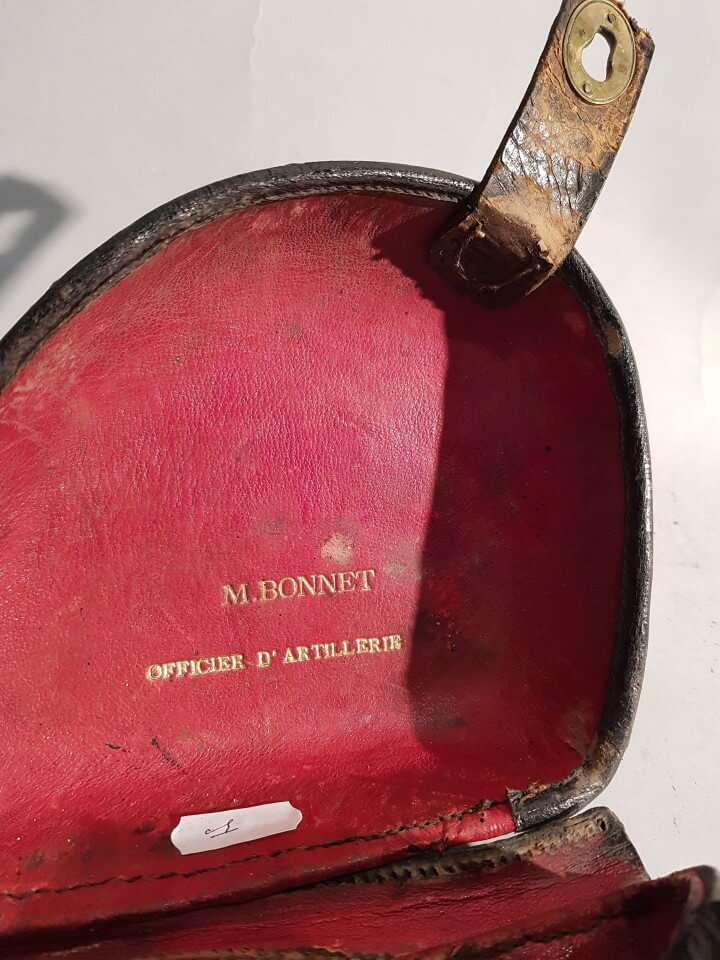

Etui jambon noir, pour revolver modèle 1874, avec intérieur rouge, marqué "M. Bonnet officier d'Artillerie":
Où, dans le même genre, un étui de fabrication civile, pour revolver modèle 1873 ou 1874 pour le 29e régiment d'artillerie, du maître sellier A. Méry, avec intérieur de l'étui en cuir rouge:
Notez le sifflet et son étui accroché au baudrier.
Voici ce que cela donne, lors du port de l'étui, avec un cavalier du 5e Chasseur, en 1914 (baudrier et courroie de ceinture, avec l'étui jambon):
Crédit photo: forum-militaire.fr.
Sur ce forum, vous en apprendrez plus sur le sifflet baduel et son port réglementaire sur l'étui jambon, et vous trouverez des photos détaillées de l'étui et du sifflet.
Crédit photos: Forum lagrandeguerre.
Étui jambon pour revolver modèle 1892, Prix de tir, remis au Général Louis Franchey d'Esperey, suite à un concours de tir:
Crédit photos: C. Guibelin.
Louis Félix Marie François Franchet d'Esperey (1856 - 1942) fut Général de 1908 à 1920, avant de devenir Maréchal de France en 1921.
Crédit photo: gallica.bnf.fr.
Le Maréchal Louis Franchet d'Esperay aux invalides, le 12 Mai 1921, lors d'une remise de décorations.
Autres types d'étui rencontrés pour les revolvers modèles 1873

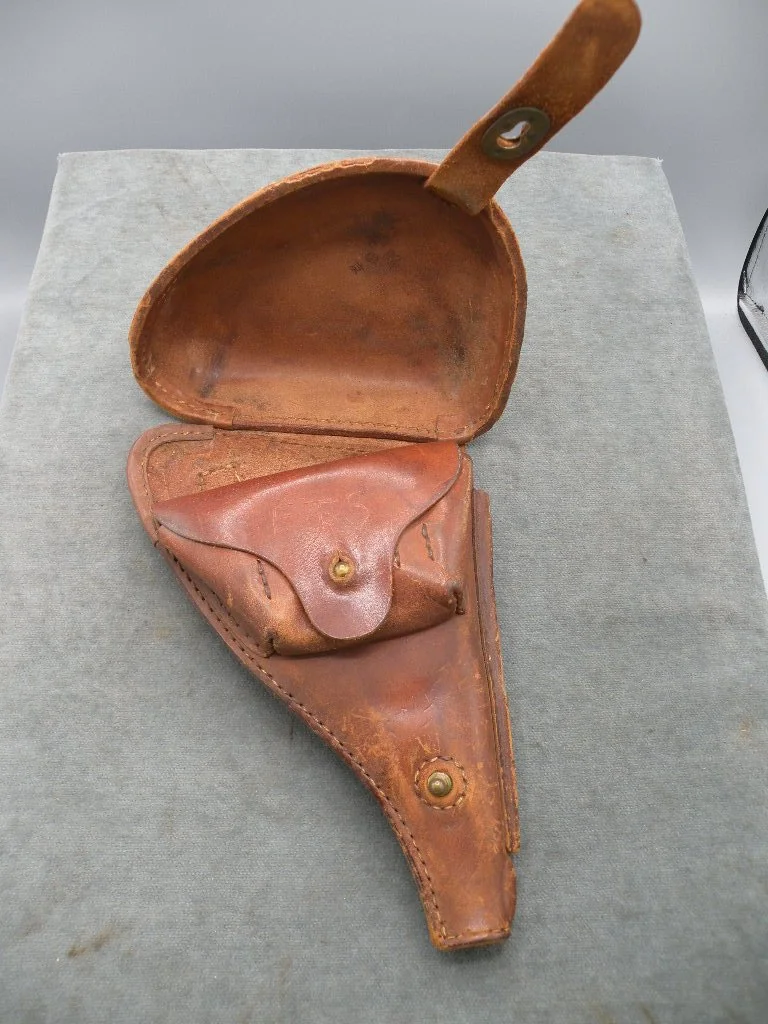

D'autres étuis, de fabrication civile, ont été fabriqués. Ici, c'est un holster de poitrine, en compagnie d'un revolver modèle 1874 civil:
Crédit photos: collectiblefirearms.com
Ou encore:
Ou enfin cet étui, à porter sous l'aiselle, période belle époque 1880 /1914. Taillé dans un cuir de spahi (rouge quadrillé), destiné à porter un revolver modèle 1874. (cliquez sur la photo pour en voir plus)
Crédit photo: Ebay.
Etuis modernes à destination du revolver 1873
On trouve aussi sur le marché actuel de très belles reproductions d'étui jambon, plutôt conformes à l'original.
Enfin, il est possible de faire des holsters sur mesure chez un bon sellier.
Ici un bel exemple d'un holster de poitrine, réalisé sur mesure, par la Sellerie du Thymerais.
Auteur: Quentin Jaubert
Passionné par l'Histoire, les armes anciennes et les objets anciens en général, collectionneur de sabres et revolvers français, d'uniformes, et de toutes les histoires que ces objets racontent, j'adore fouiller et chercher, pour partager ensuite mes connaissances...
Vous pouvez aussi me retrouver sur différents forums consacrés aux armes anciennes, sous le pseudonyme de Quentin1873, notamment sur TCAR, Passion Militaria, ... où encore sur le groupe Facebook "Collectionneurs d'Armes Anciennes / Antique Gun Collectors".
Retrouvez moi sur:
