Les revolvers renforcés municipaux de la Manufacture d'Armes de Saint Etienne
Suite à l'adoption du revolver d'ordonnance modèle 1892, et sa fabrication et vente dans le commerce, la Manufacture Française d'Armes de Saint Etienne (1887-1901), puis Manufacture Française d'Armes et cycles de Saint-Etienne (1901-1911), développe et met en vente plusieurs modèles de revolvers renforcés de poche à 5 ou 6 coups, capables de tirer la munition de 8mm92 adoptée par l'armée.
Entre 1905 et 1909, apparaissent au catalogue de la Manufacture Française d'Armes et cycles de Saint-Etienne, 3 modèles de revolvers plus compacts, à destination des agents de police, gardes-champêtres, geôliers, etc...
Ces 3 modèles de revolvers sont l'Agent, le Municipal et le Brigadier Municipal.
Les catalogues de l'époque nous indiquent même que ces revolvers renforcés ont été "adoptés par les municipalités des villes de Lyon, Marseille, Rouen, Saint-Etienne, Lisbonne, etc., pour l'armement de leur police".
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1909, avec les revolvers l'Agent, le Municipal et le Brigadier Municipal.
Ces revolvers renforcés municipaux verront leur carrière brutalement s'arreter en 1914, avec la déclaration de guerre. Après la première guerre mondiale, on ne les retrouves plus dans les catalogues des armuriers. En effet, le progrès est passé par là, et désormais les pistolets automatiques, disponibles en nombre, comme les pistolets automatiques de type Ruby, ou les browning 1900 et 1910, prennent le pas.
Sommaire
Vous trouverez dans cet article sur les revolvers renforcés municipaux en 8mm92:
- Les revolvers renforcés
- Le revolver Le Municipal
- Le revolver L'Agent
- Quelques exemples de revolver L'Agent
- Revolver L'Agent du 1er type
- Revolver L'Agent 1er type, de la Manufacture Française d'Armes et Cycles de Saint Etienne
- Revolver L'Agent 1er type, de la Manufacture Française d'Armes et Cycles de Saint Etienne
- Revolver L'Agent 1er type, fabriqué par Lamure & Gidrol, et vendu par la Manufacture Française d'Armes et Cycles de Saint Etienne
- Revolver L'Agent du 2e type
- Comparaison entre un Revolver Le Municipal, un Revolver l'Agent (2e type) et un revolver modèle 1892
- Le revolver Le Brigadier Municipal
- Les étuis pour revolvers renforcés municipaux
Les revolvers renforcés
Les Revolvers renforcés de la Manufacture Française d'Armes et Cycles de Saint Etienne sont des revolver de poche en acier renforcé, afin de résister aux pressions des cartouches "modernes" à poudre sans fumée (et notamment la 8mm92).
Une des gammes de ces Revolvers renforcés concerne spécifiquement les forces de l'ordre, il s'agit des revolvers renforcés municipaux, comprenant les modèles l'Agent, le Municipal et le Brigadier Municipal, capables de tirer la munition adoptée quelques années plus tôt avec le revolver d'ordonnance modèle 1892.
Revolvers le Brigadier Municipal, le Municipal et l'Agent dans leur environnement de l'époque. Crédit Photo: Gazette des Armes n°367.
Description des revolvers renforcés, dans le catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1900:
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1900.
Le revolver Le Municipal
Le revolver Le Municipal est un revolver compact, utilisant la munition de 8mm92.
L'ensemble cage de barillet - poignée est d'une seule pièce, et le canon octogonal à 4 rayures à gauche est vissé sur le bâti.
Le pontet est fixé par deux vis, le barillet, qui contient 6 chambres, est cannelé, et il est maintenu par un axe en forme de tige cylindrique creuse, dans laquelle viens se ranger la baguette d'extraction, qui pivote.
Enfin, on retrouve une portière sur le côté droit de l'arme, qui s'ouvre vers la droite.
Le mécanisme interne fonctionne en double action, et les axes des pièces principales sont vissées au travers de la carcasse de l'arme.
On notera un chien rebondissant, qui est la seule sécurité présente sur le revolver.
Les revolvers Le Municipal sont bronzés, à l'exception des pièces du mécanisme et de la portière qui sont jaunies. Les plaquettes de crosse quadrillées sont en noyer.
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1905, présentant le revolver le Municipal.
Le revolver Le Municipal apparaît au catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne en 1905, mais la création de ce modèle est antérieur à cette date, d'au moins une dizaine d'années, puisque un catalogue de l'armurier Marius Berger (situé au 10 rue de Villeboeuf à Saint-Etienne) de 1896 présente déjà un revolver dit "Municipal", dans le même calibre:
Extrait du catalogue de Marius Berger, de 1896, présentant un revolver le Municipal. Source: www.armes-ufa.com
Un autre catalogue, de la Société Anonyme des Ateliers de Saint-Etienne présentant un revolver modèle "Le Municipal" (la fabrication est très probablement effectuée par Lamure et Gidrol, en raison de la marque commerciale qui apparaît sur le document):
Les revolvers du type "Le Municipal" fabriqués à la Manufacture Française d'Armes et Cycles de Saint Etienne possèdent le marquage de la manufacture sur le sommet de la carcasse, sont marqués "St Etienne" sur la coté droit de la carcasse, sous le barillet, possèdent un marquage "LE MUNICIPAL" sur le pan supérieur du canon et portent un numéro de série sur l'ensemble des pièces. Les poinçons de contrôle sont belges.
Les modèles de revolver "Le Municipal" fabriqués par Lamure et Gidrol portent le poinçon en forme d'anneau de calotte du fabricant, sur la droite du bâti, devant le canon, la mention "St Etienne" sur le pan droit du canon, un marquage "Cal. LEBEL" sur le coté droit de la carcasse, sous le barillet, et possèdent le marquage "LE MUNICIPAL" sur le dessus de la carcasse.
D'autres maisons Stéphanoises ont vendues ce type de revolver.
Toutefois, des modèles de ce revolver ont aussi été fabriqués en belgique et portent des poinçons d'épreuve belges (Il existe même des modèles belges à 7 coups).
Caractéristiques du revolver Le Municipal:
- poids: 690 grammes
- longueur totale: 23cm
- longueur du canon: 95mm
- capacité: 6 coups
Quelques exemples de revolver Le Municipal
Revolver Le Municipal de la Manufacture Française d'Armes et Cycles de Saint Etienne.
On retrouve bien un numéro de série et un poinçon (côté gauche de la carcasse), et le marquage "St Etienne" sur la coté droit de la carcasse.
Ce revolver est accompagné d'un étui du type étui simplifié modèle 1916, mais de taille réduite, adapté au revolver Le Municipal.
Revolver Le Municipal de fabrication Lamure et Gidrol
Joli revolver Le Municipal, fabriqué par Lamure et Gidrol, accompagné de son étui jambon, d'une dragonne, et de sa sa lettre de transfert vers l'Algérie française.
Marquages sur l'arme:
- "St Etienne" sur le côté droit de la carcasse, sous le barillet
- Numéro de série précédé d'une lettre sur le côté gauche de la carcasse, sous le barillet
- "L" majuscule dans un écu sur le côté gauche de la carcasse
- "LG" et les 3 derniers chiffres du numéro de série sur l'avant du barillet
Source: Naturabuy.
Revolver Le Municipal de fabrication belge, vendu par la Manufacture Française d'Armes et Cycles de Saint Etienne
Un autre revolver Le Municipal, sur lequel on retrouve le marquage Manufacture Française d'Armes et Cycles de Saint Etienne sur la bande (dessus de la carcasse), ainsi que le marquage "LE MUNICIPAL" sur le canon.
Il ne porte pas le marquage "St Etienne" sur le coté droit, mais on retrouve des poinçons belges sur la carcasse et le canon:
- U étoilé, qui est la marque du contrôleur post 1877
- R couronné: poinçon indiquant un canon rayé, en vigueur de 1894 à 1968
Il doit posséder (logiquement, sur le barillet) un poinçon d’acceptation définitive (ELG sur étoile dans un ovale couronné).
C'est donc un revolver de fabrication Belge, à Liège, vendu par la Manufacture Française d'Armes et Cycles de Saint Etienne.
Revolver Le Municipal de la ville de Marseille
Revolver Le Municipal très intéressant.
On retrouve la mention "St Etienne" sur le côté droit de la carcasse, la mention "P.Gatimel Arquebusier Marseille" sur la bande, et les armes de la ville de Marseille sur le pontet.
Le numéro "384" est gravé sur les différentes pièces de l'arme, et les initiales "LG" à l'avant du barillet.
Ce revolver aurait donc été fabriqué par Lamure et Gidrol à Saint Etienne ("LG" gravé à l'avant du barillet, et mention "St Etienne"), et vendu par P.Gatimel, armurier à Marseille (l'armurerie existe toujours aujourd'hui).
La présence des armes de la ville de Marseille sur le pontet est soit un ajout d'un particulier, soit de la ville de Marseille, ce qui pourrait vouloir dire que ce revolver Le Municipal appartenait à la ville et servait donc à armer des agents de police, gardes-champêtres, geôliers, ... de la ville de Marseille.
On remarquera aussi le ressort, sur le côté droit de la carcasse, servant à maintenir plus fermement l'axe de barillet.
Source: Naturabuy.
Comparaison entre un Revolver Le Municipal et un revolver modèle 1892
Comparaison entre un revolver d'ordonnance modèle 1892 et un revolver Le Municipal. Sur la photo, on retrouve aussi un revolver à 5 coups hamerless "L'Ami" et un modèle renforcé pour cartouches à poudre sans fumée et balles blindées à 5 coups.
Crédit photo: www.armes-ufa.com
Le revolver L'Agent
Le revolver "L'Agent" est le plus compact de ces revolvers de police. Avec un poids de 500 grammes, une longueur totale de 19 cm, et un canon de 65mm, ce petit revolver à double action s'apparente plutot aux revolvers de la famille des Bulldogs.
Le barillet comporte 5 chambres, et le revolver possède un anneau de calotte.
Le revolver l'Agent est bronzé noir, et les pièces du mécanisme bouchonnées, tandis que la portière et la baguette éjectrice sont jaunies.
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1906, présentant le revolver l'Agent (1er type).
Le revolver l'Agent apparaît au catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne en 1906. Il est présenté en dessous du revolver Le Municipal, apparu l'année précédente:
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1906, présentant les revolvers le Municipal et l'Agent (1er type).
Il est à noter que le revolver l'Agent subit quelques évolution.
En effet, alors que le modèle proposé à partir de 1906 possède un canon rond et une baguette d'extraction montée sur un collier (bronzé), comme le revolver modèle 1887, le second modèle (qui apparaît à partir de 1913 sur les catalogues de la Manufacture Française d'Armes et Cycles de Saint Etienne) possède un canon octogonal et une baguette montée sur fléau, similaire au revolver Le Municipal.
Cette évolution correspond au désir d'unification de la gamme des revolvers de police de la manufacture.
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1913, présentant le revolver l'Agent du 2e type, avec un canon octogonal et un nouveau système de baguette éjectrice.
Sur les revolvers l'Agent du 1er type, fabriqués par la Manufacture Française d'Armes et Cycles de Saint Etienne, les marquages sont "St Etienne" sur le côté droit de la carcasse, sous le barillet, le numéro de série se trouve sur le côté gauche de la carcasse, sous le barillet.
Sur les revolvers l'Agent du 2e type, fabriqués par la Manufacture Française d'Armes et Cycles de Saint Etienne, on doit retrouver le marquage "L'AGENT" sur le pan supérieur du canon, et le poinçon de la maunfacture sur le barillet. Sur le côté droit de la carcasse, sous le barillet, on retrouve la mention "CALIBRE 8M", et la raison sociale "Manufacture Française d'Armes et Cycles de Saint Etienne" sur le dessus du bâti.
Le numéro matricule (4 chiffres) se trouve sur ue des plaquettes de crosse.
Sur le pan droit du canon, on retrouve un poinçon "R couronné", ainsi qu'une lettre étoilée. Ces 2 poinçons sont des poinçons belges: "R couronné" sur le canon : canon rayé, en usage de 1894 à 1968 , et [lettre] surmontée d'une étoile: contremarque du contrôleur, entre 1877 et 1968).
Caractéristiques du revolver l'Agent:
- poids: 500 grammes
- longueur totale: 19cm
- longueur du canon: 65mm
- capacitée: 5 coups

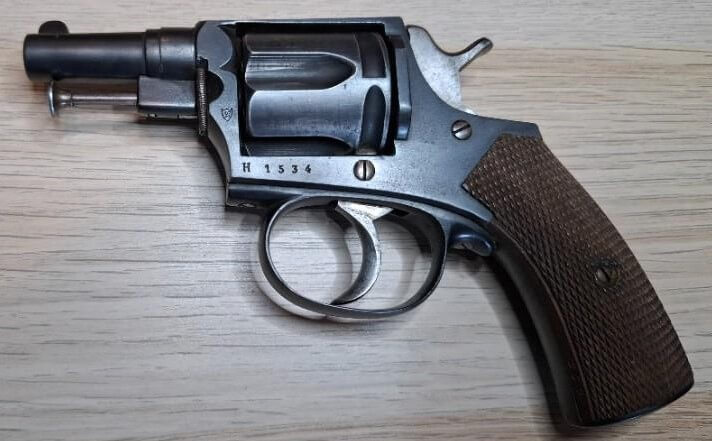

Quelques exemples de revolver L'Agent
Revolver L'Agent du 1er type:

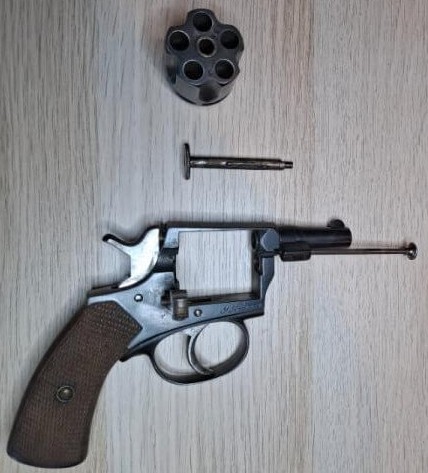

Revolver L'Agent 1er type, de la Manufacture Française d'Armes et Cycles de Saint Etienne
Sur ce revolver L'Agent du 1er type, on retrouve le marquage "St Etienne" sur le côté droit de la carcasse et un numéro de série sur le côté gauche. On remarquera qu'il manque l'anneau de calotte.
Revolver L'Agent 1er type, de la Manufacture Française d'Armes et Cycles de Saint Etienne
Un autre revolver L'Agent 1er type, au numéro de série très proche:
(La crête du chien est cassée, sur cet exemplaire, et il manque également l'anneau de dragonne.)
Crédit photos: Paul P.

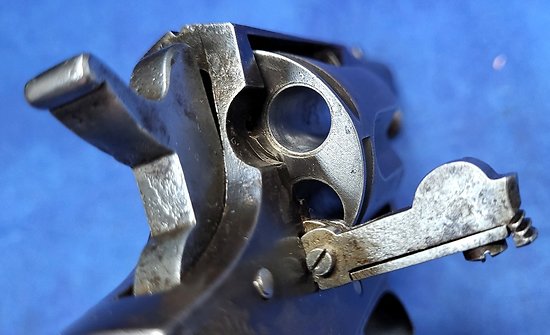

Revolver L'Agent 1er type, fabriqué par Lamure & Gidrol, et vendu par la Manufacture Française d'Armes et Cycles de Saint Etienne
On retrouve le logo du fabricant Lamure & Gidrol à l'avant de la carcasse de ce petit revolver L'Agent, le marquage "St Etienne" sur le côté droit, et pas de numéro de série à droite.
On notera que cet exemplaire ne possède pas non plus d'anneau de calotte.
Crédit photos: www.centre-militaria.com
Revolver L'Agent du 2e type:
Revolver L'Agent 2e type, de la la Manufacture Française d'Armes et Cycles de Saint Etienne.
Sur ce revolver L'Agent du 2e type, on retrouve les marquages de Saint Etienne:
- Poinçons de St Etienne sur le flanc et l'arrière du barillet
- Poinçon de St Etienne sur le canon
- Marquage de la Manufacture Française d'Armes et Cycles de Saint Etienne sur la bride
- Marquage "L'AGENT" sur le pan supérieur du canon
- la mention "CALIBRE 8M" sur le côté droit
- un numéro su la calotte: 692 (probablement un numéro de râtelier)
Crédit photos: www.littlegun.info
Revolver L'Agent 2e type, de fabrication belge, et vendu par la Manufacture Française d'Armes et Cycles de Saint Etienne.
Sur ce revolver L'Agent du 2e type, on retrouve sur la bride la mention de la Manufacture Française d'Armes et Cycles de Saint Etienne, qui est ici le vendeur, et le nom du modèle du revolver: "AGENT".
Sur le reste du revolver, on trouve les poinçons belges suivants:
- M étoilé: marque du contrôleur post 1877
- R couronné: poinçon indiquant un canon rayé, en vigueur de 1894 à 1968
sur le canon.
La mention du calibre est indiquée sur le côté droit de la carcasse: "calibre 8mm".
Pièces du mécanisme bouchonnées, portière et système de baguette éjectrice jauni.
Comparaison entre un Revolver Le Municipal, un revolver L'Agent (2e type) et un revolver réglementaire modèle 1892
Comparaison entre un revolver d'ordonnance modèle 1892, un revolver Le Municipal et un revolver l'L'Agent du 2e type.
Crédit photos: ours, forum TCAR
Le revolver Le Brigadier Municipal
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1909, présentant le revolver Le Brigadier Municipal.
Le revolver Le Brigadier Municipal apparaît au catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne en 1907 (n'ayant pas pu consulter les catalogues de 1907 et 1908, l'illustration se fait avec le catalogue de 1909). Il est présenté en dessous des revolvers L'agent et Le Municipal, apparus en 1905 et 1906:
Extrait du catalogue de la Manufacture Française d'Armes et Cycles de Saint Etienne de 1909, avec les revolvers l'Agent (1er type), le Municipal et le Brigadier Municipal.
Le revolver Le Brigadier Municipal, qui possède un mouvement à double action aussi, se différencie des 2 autres modèles par un barillet tombant (à droite).
Toutefois, contrairement au modèle 1892, auquel la publicité de l'époque le compare: "Barillet à bascule et extracteur automatique, système du revolver de l'armée", ce revolver ne comporte pas de portière. C'est la clé positionnée sur le côté gauche de l'arme, à l'avant, qui permet, en la débrayant, de faire basculer le barillet.
Le catalogue nous annonce aussi que "Ce revolver à l'avantage sur les précédents d'être avec barillet basculant et extraceur automatique, permettant de charger et décharger très rapidement, même dans l'obscurité".
Le revolver Le Brigadier Municipal se caractérise, comme les 2 autres modèles de revolvers renforcés municipaux, par une finition bronzée, à l'exception des pièces du mécanisme, de la clé de déverouillage du barillet et de la tige du barillet.

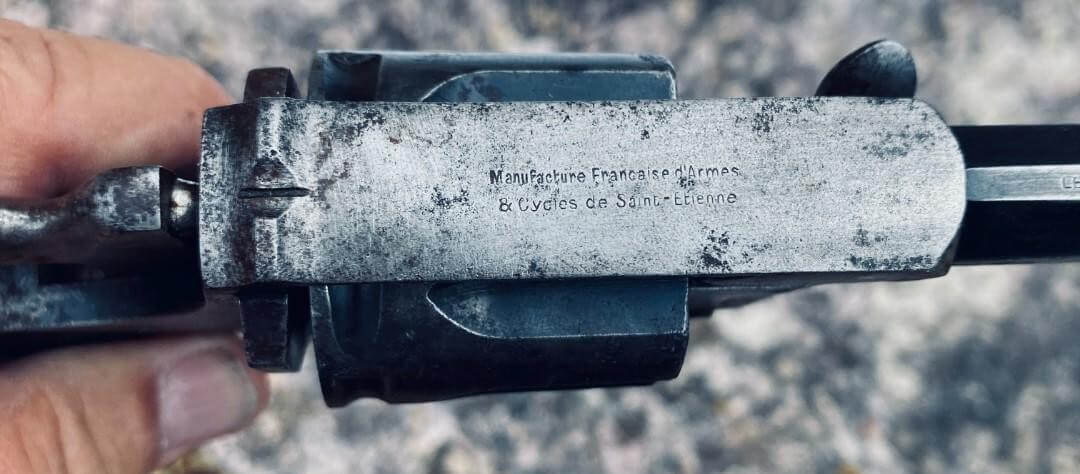

Au niveau des marquages présents sur les armes produites à la Manufacture Française d'Armes et Cycles de Saint Etienne, on retrouve le marquage "LE BRIGADIER MUNICIPAL" sur le pan supérieur du canon, le marquage "Manufacture Française d'Armes & Cycles de Saint Etienne" sur le dessus du bâti, la notion du calibre "CALIBRE 8M" sur le côté droit de la carcasse, sous le barillet, les poinçons de la manufacture sur le barillet et enfin les poinçons belges "R couronné" (canon rayé, en usage de 1894 à 1968) et une lettre sous étoile (contremarque du contrôleur, entre 1877 et 1968) sur le pan droit du canon.
Caractéristiques du revolver Le Brigadier Municipal:
- poids: 700 grammes
- longueur totale: 24cm
- longueur du canon: 95mm
- capacitée: 6 coups

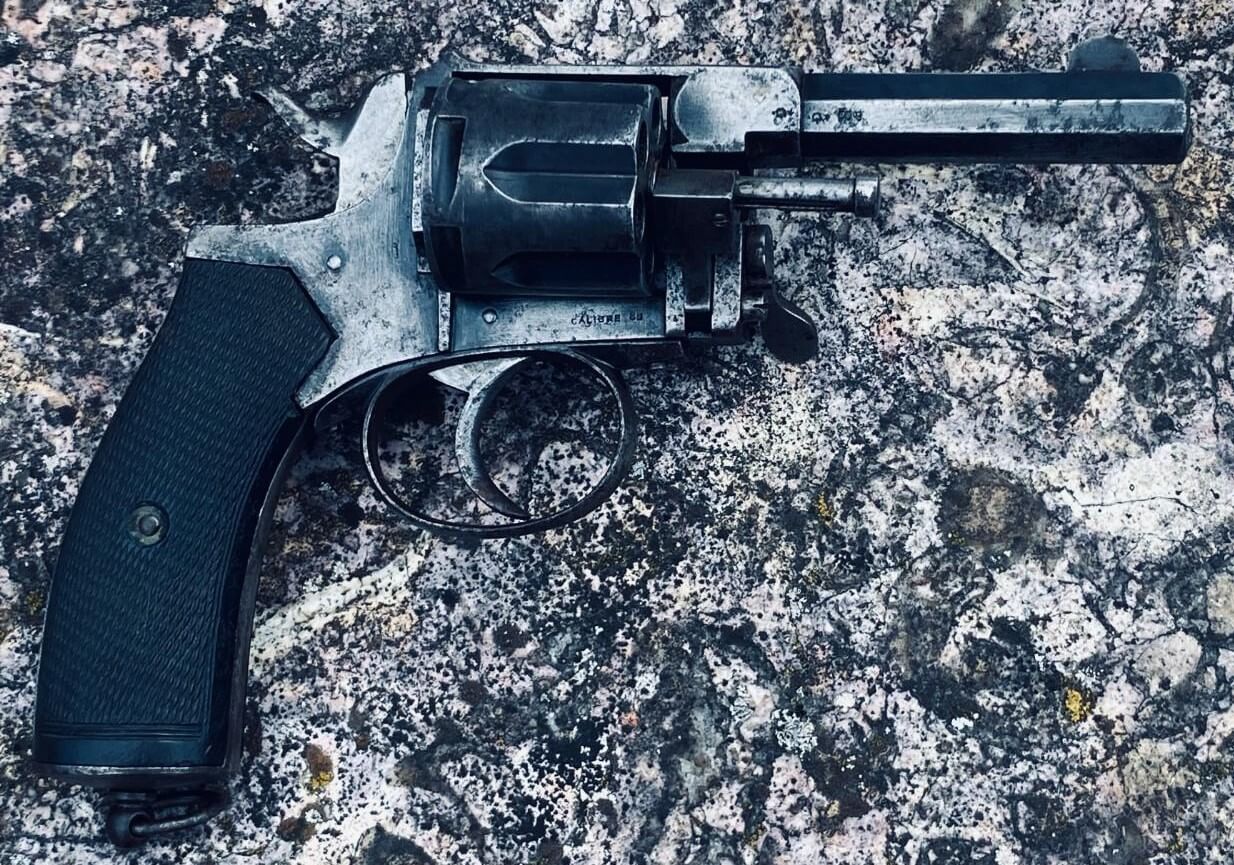

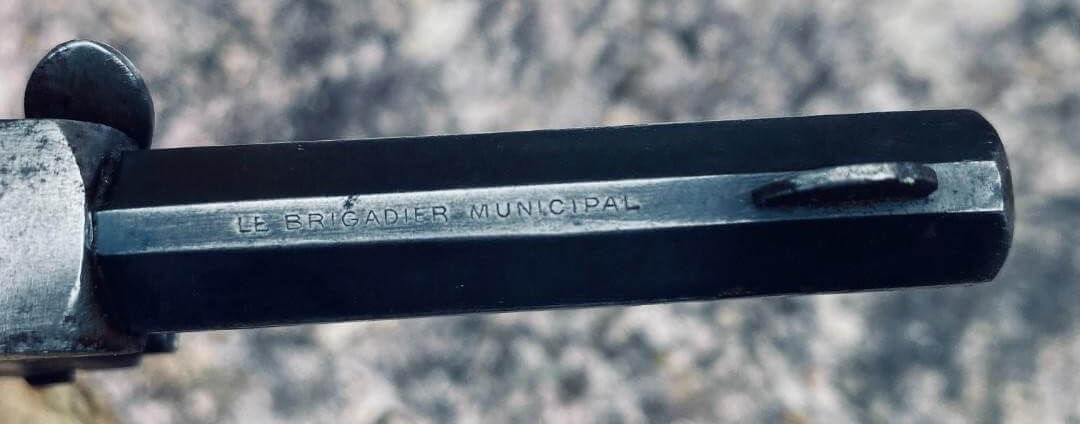

Quelques exemples de revolver Le Brigadier Municipal

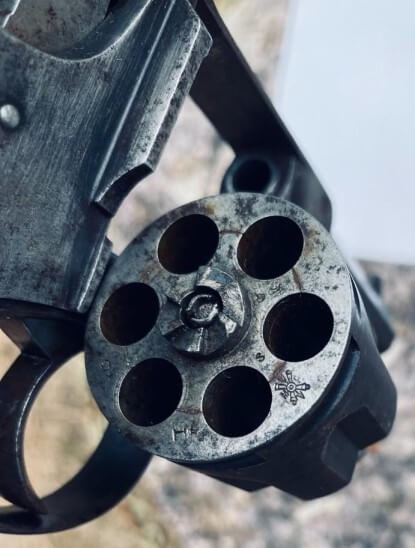

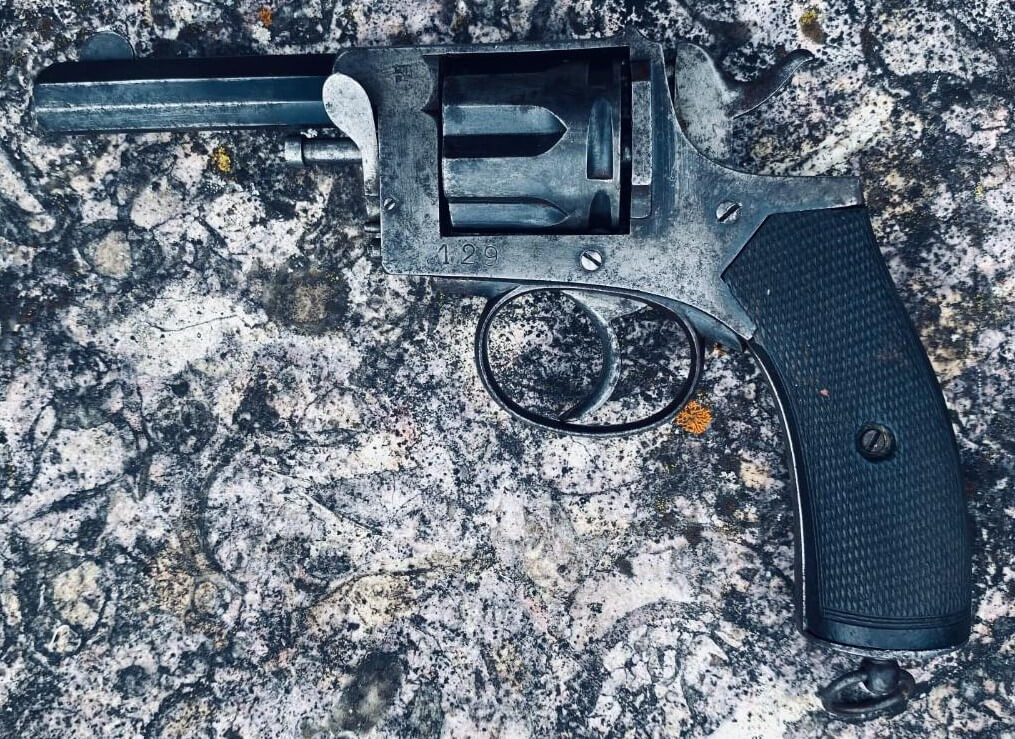

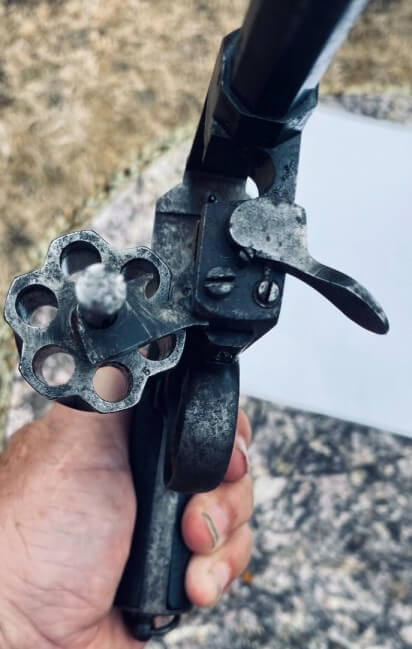

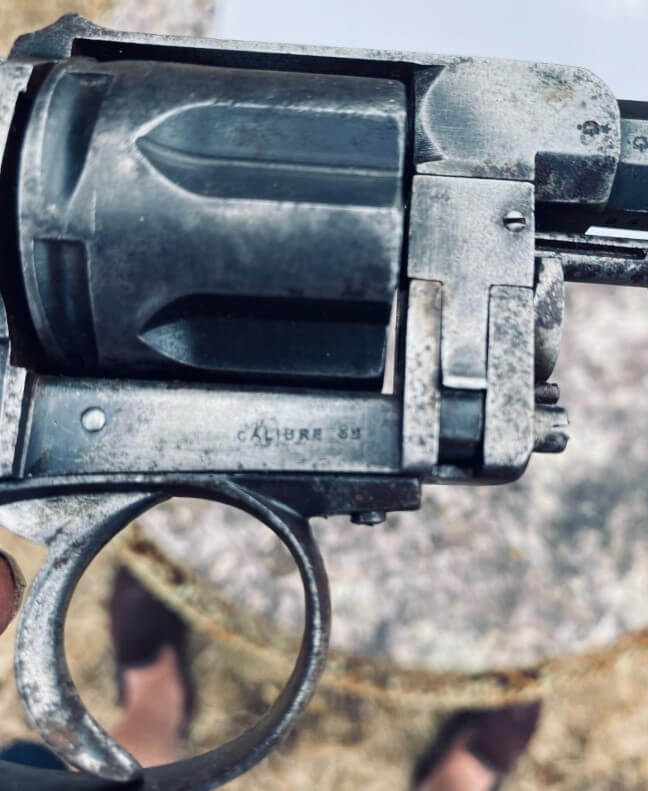

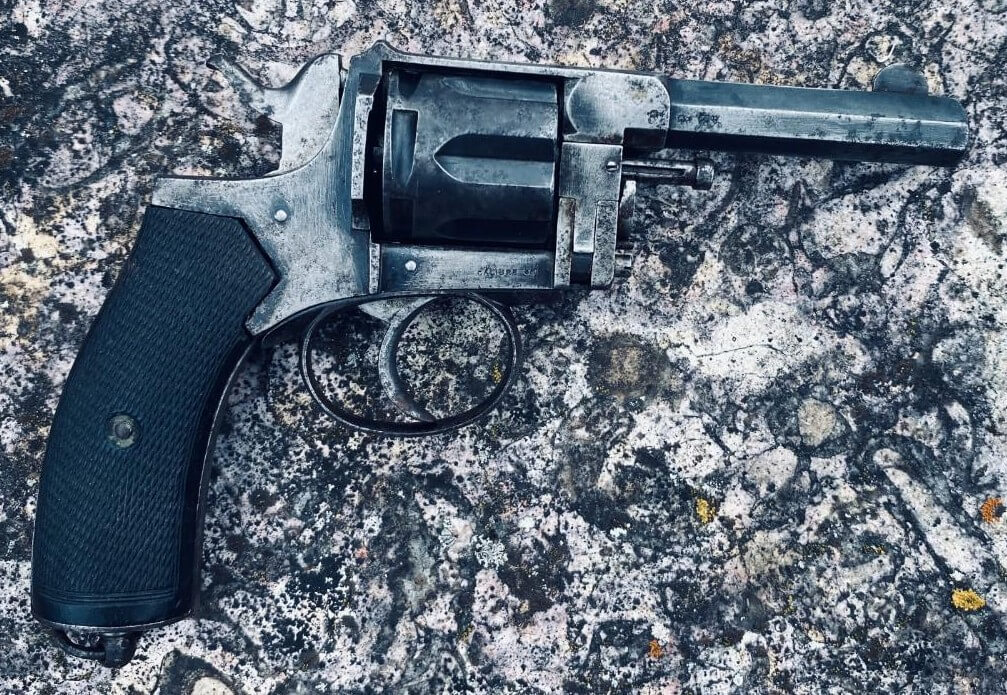

Revolver Le Brigadier Municipal de fabrication belge
Revolver Le Brigadier Municipal de fabrication belge:
Crédit photos: Phenix66.

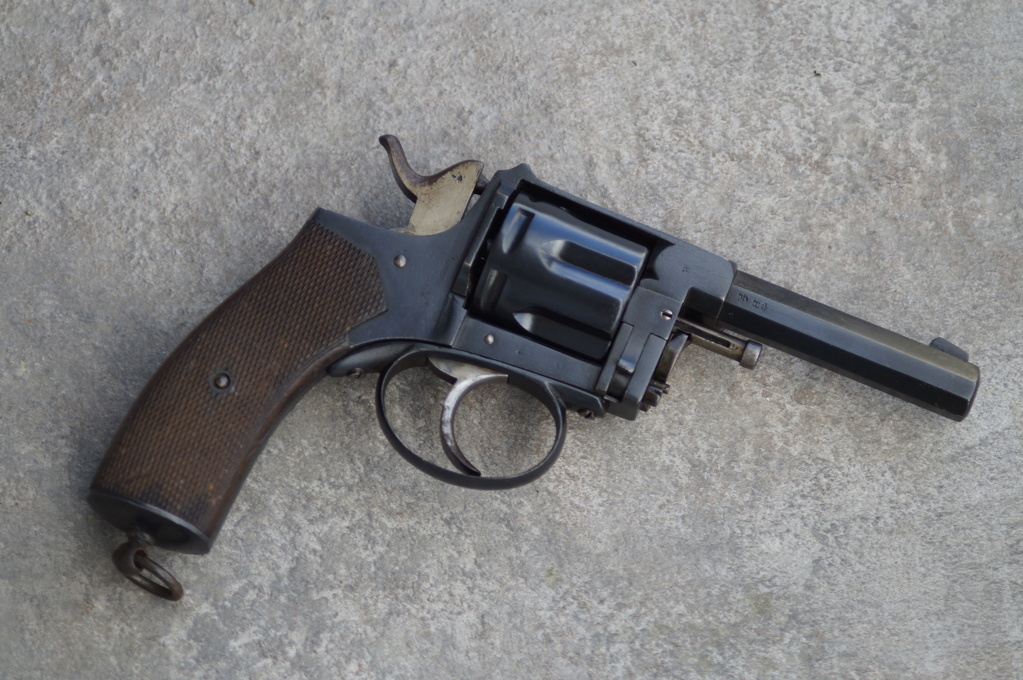

Revolver Le Brigadier Municipal de fabrication belge
Un autre modèle, Belge aussi, et très probablement du même fabriquant:
Crédit photos: www.soldiers-almada.com
Les étuis pour revolvers renforcés municipaux
Pour accompagner les revolvers renforcés municipaux, et plus précisément les modèles Municipal et Brigadier Municipal, on retrouve souvent des étuis en cuir très similaires à l'étui jambon ou à l'étui simplifié modèle 1916, mais de taille réduite.
Etui jambon en taille réduite pour revolver Le Municipal
Exemple d'étui jambon à taille réduite, pour un revolver Le Municipal:
Source: Naturabuy.
Etui simplifié modèle 1916 à taille réduite, pour un revolver Le Municipal:
Exemple d'étui simplifié modèle 1916, pour un revolver Le Municipal. ici aussi, la taille de l'étui est adaptée aux dimentions d'un revolver Le Municipal:
Autre étui à taille réduite, pour un revolver Le Municipal:
Un autre exemple d'etui, proche de l'étui jambon, pour un revolver Le Municipal:
Source: Facebook
Législation
Les revolvers L'Agent et Le Municipal (et les fabrications belges, de type L'Agent et Le Municipal) sont classés en catégorie D§e Armes historiques et de collection dont le modèle date d'avant janvier 1900, sauf celles classées dans une autre catégorie en raison de leur dangerosité. En effet, ces modèles de revolvers existaient avant 1900, et son assez similaires, en terme de mécanisme, à des revolvers de type Bull-dogs.
Le revolver Le Brigadier Municipal, quand à lui, est classé en catégorie B. Il apparaît en 1907, et possède un barillet basculant.
Les munitions en calibre 8mm92 (aussi appelé 8mm Lebel) sont elles aussi classées en catégorie B.
