Démontage du revolver modèle 1873

démontage du revolver modèle 1873Avant toute opération de démontage vérifier que l'arme est déchargée et qu'il n'existe aucun risque pour vous et les personnes qui vous entourent.

Mettre le chien à l'abattu.


Démontage de campagne du revolver 1873

Consiste à déposer le barillet et démonter le mécanisme de platine.

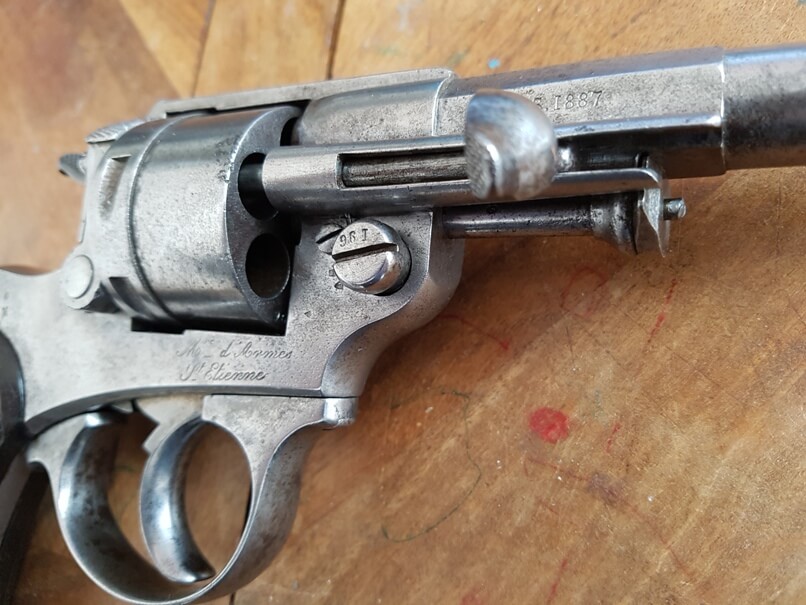

Enlever le barillet

  • Dégager l'axe de barillet en tirant la baguette vers l'avant du revolver, puis la faire pivoter
  • Faire entrer la tête de la baguette dans le rail du porte baguette
  • Mettre le chien en position demi-armé (1er cran)
  • Ouvrir la portière de chargement (la tirer vers l'arrière)
  • Appuyer sur le bouton poussoir de l'axe de barillet, et tirer l'axe de barillet vers l'avant. Soit au 1er cran, soit complètement.
  • Récupérer le barillet, par le coté droit, en faisant attention à la baguette qui le retiens.


Déposer la plaque de recouvrement

  • Utiliser l'axe de barillet comme tournevis pour dévisser et déposer la vis de la plaque de recouvrement
  • Utiliser l'échancrure de démontage, pour soulever, puis déposer la plaque de recouvrement
  • Déposer la plaquette gauche
  • Ramener le chien à l'abattu

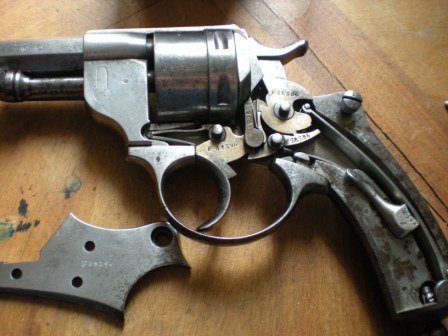

revolver modèle 1873 ouvert

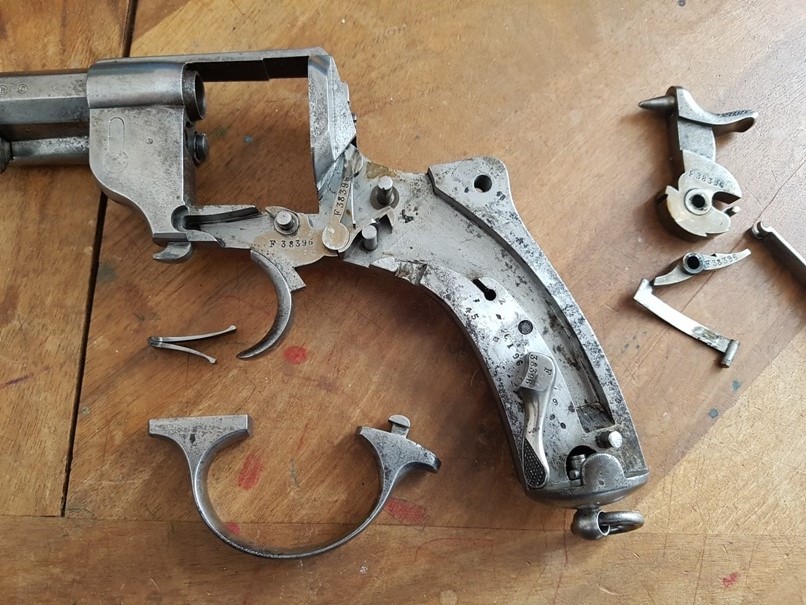

Démontage du mécanisme de platine

  • Pousser vers le bas la clé de débrayage du grand ressort
  • Déposer le grand ressort
  • Mettre le chien à l'armé (2e cran)
  • Appuyer sur la détente, afin de supprimer tout contact entre l'ensemble gâchette-mentonnet et le chien
  • Déposer le chien, et cesser la pression sur la détente
  • Déposer le pontet, en le décrochant (pousser vers l'arrière, dans le logement arrière) en jouant sur son élasticité
  • Déposer la gâchette
  • Déposer le ressort de gâchette
  • Déposer le ressort de détente
  • Ramener la détente vers l'avant
  • Amener la tête de la barette hors de son logement et déposer l'ensemble détente-barette
  • Séparer la barette, la détente et le mentonnet


Voilà votre revolver modèle 1873 démonté. Vous pouvez le nettoyer et l'entretenir.

Toutefois, vous pouvez être ammené à vouloir démonter le poussoir de barillet et la portière de chargement.


Démontage du poussoir de barillet

  • Dévisser le bouton poussoir du verrou d'axe de barillet
  • Déposer le bouton et le ressort
  • Déposer le verrou, du coté gauche de la carcasse


Démontage de la portière de chargement

  • Fermer la portière
  • Dévisser la vis
  • Extraire le ressort
  • Sortir la portière


revolver modèle 1873 démonté complétement


Remontage du revolver modèle 1873

Remontage complet du revolver 1873


Remontage de la portière de chargement

  • Effectuer les mêmes opérations que lors du démontage, mais dans le sens inverse, en revissant bien la vis de portière


Remontage du poussoir de barillet

  • Effectuer les mêmes opérations que lors du démontage, mais dans le sens inverse, en revissant bien le bouton poussoir du verrou d'axe de barillet


Remontage du Mécanisme de platine

  • Introduire l'oeil du mentonnet entre les deux ailettes de la détente, en faisant correspondre les trous
  • Mettre le pivot de la barette dans les trous de la détente et du mentonnet
  • Engager la détente sur son axe, la barette en avant de l'axe du chien, et le mentonnet entre les axes du chien et de la gâchette
  • Ramener la queue de détente vers l'avant puis vers l'arrière, pour faire passer le mentonnet en avant de l'axe du chien, puis pour conduire la barette dans son logement
  • Placer le ressort de détente, la grande branche en dessus, sous la griffe de détente
  • Reposer le ressort de gâchette puis la gâchette
  • Ramener la queue de détente légèrement vers l'arrière de manière que la griffe du mentonnet s'appuie sur l'axe du chien
  • Remettre le pontet en place
  • Engager le chien dans son axe en effaçant légèrement la détente et la gachette
  • Remettre le grand ressort en place
  • Pousser vers le haut la clé de débrayage du grand ressort


Remontage du Barillet

  • Appuyer sur le bouton poussoir d'axe de barillet, et introduire l'axe de barillet dans son rail, jusqu'au premier cran
  • Ramener la tête de la baguette vers l'avant
  • Mettre le chien en position demi-armé (1er cran)
  • Ouvrir la portière de chargement
  • Mettre le barillet dans la carcasse, par le coté droit
  • En appuyant sur le bouton poussoir de l'axe de barillet, finir de pousser l'axe de barillet dans son logement
  • Remettre en place la tête de la baguette, en la tirant vers l'avant, et en la faisant pivoter sur l'extrémité de l'axe de barillet
  • Fermer la portière de chargement
  • Remettre le chien à l'abattu


Voilà votre revolver modèle 1873 remonté. Pensez à effectuer quelques coups de bon fonctionnement en tout sécurité, pour vérifier que tout à été bien remonté.


Pour rappel:

éclaté du revolver modèle 1873

détail de la gachettedétail de la gachette


nomenclature du revolver 1873


Pour aller plus loin


Article paru dans le magazine Action Armes et Tir sur le démontage du revolver modèle 1873 (avec l'aimable autorisation de son auteur), à consulter en PDF.


Inspection des revolvers en régiment

Article 301 du du journal militaire officiel de 1884:


"Pour les différentes visites, les hommes, munis de leurs armes sont placés à l'avance et appelés dans l'ordre de la feuille.

[...]

Visite des revolvers. - Les hommes ne sont appelés qu'une seule fois pour la visite du revolver.
Le contrôleur reçoit de chaque soldat son revolver, le barillet, la plaque de recouvrement et la plaquette gauche séparés de la carcasse, la vis de plaque engagée de quelques filets dans son trou, l'axe de barillet arrêté dans son logement par le cran postérieur.
Il est rigoureusement prescrit que le barillet soit toujours présenté retiré du revolver, afin d'éviter les accidents qui pourraient résulter d'une cartouche laissée par mégarde dans l'une des chambres.

La visite a lieu dans l'ordre suivant: barillet, canon et carcasse, mécanisme, garniture et monture, revolver remonté. Les pièces de la platine ne sont démontées que si le capitaine d'artillerie le juge nécessaire.
La visite de l'arme remontée a lieu pour chaque revolver immédiatement après celle des pièces séparées, dès que celle-ci est terminée, l'ouvrier placé à la droite du contrôleur remonte les pièces et repasse le revolver au contrôleur."

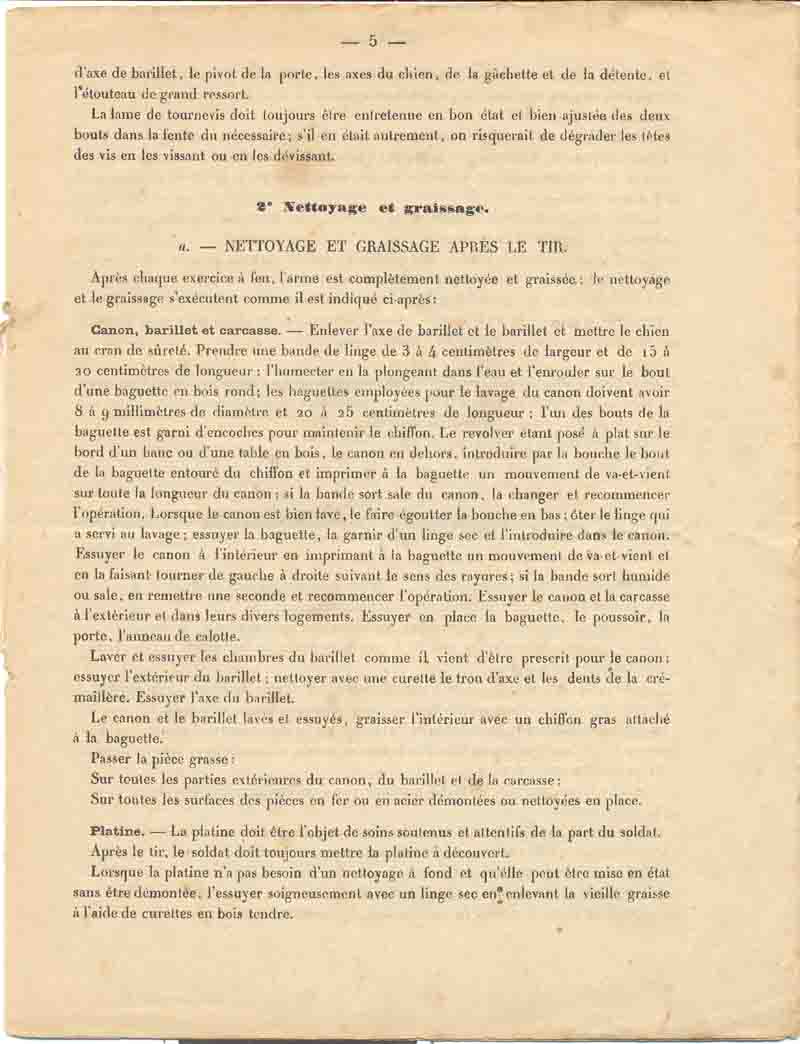

Instruction sur l'entretien du revolver Modèle 1873, par la direction des forêts, Avril 1894

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Entretien et démontage du revolver Modèle 1873

Document issue du forum TCAR.
