Chamelots et Delvignes modèles 1871 et 1872: les prémices des revolvers d'ordonnances Suisses, Français et Italiens
Les 2 inventeurs Jean Chamelot et Henri-Gustave Delvigne continuent leurs essais et leurs dépôts de brevets, en améliorant leur revolver dit de "gaucher" (modèles 8 et 9, avec les brevets déposés entre 1862 et 1869), en ayant pour optique de créer un modèle de revolver qui puisse être adopté par différentes armées européennes.
Pour cela, dès 1869, les brevets des revolvers passent du calibre 12mm à broche à un calibre à percussion centrale et une carcasse fermée.
Dans les fabrications, on retrouve pourtant encore des revolvers à carcasse ouverte.
Les revolvers Chamelot et Delvigne de transition (entre 1869 et 1871)
Le brevet 26250, du 31 Août 1869, qui porte sur l'amélioration de la baguette éjectrice, qui permet désormais de maintenir l'axe de barillet, et qui est très proche de ce qui se fera sur les revolvers d'ordonnance modèles 1873 et 1874 Français, nous montre déjà une forme de revolver bien plus proche de ce que seront les modèles 1871 et 1872, et par évolution, les futurs modèles 1873 et 1874.
Un exemplaire de revolver "Gaucher" évolué, très probablement fabriqué entre 1869 et 1871, nous montre déjà les évolutions qui seront visibles sur les revolvers modèles 1871 et 1872:
Ce revolver est visible sur l'article consacré au revolver C&D dit de "gaucher".

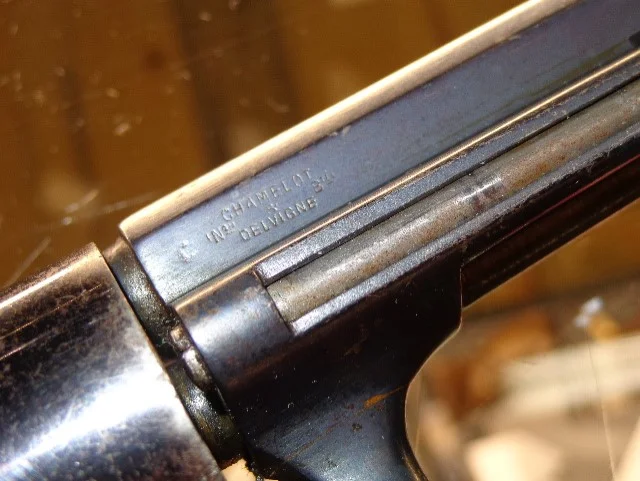

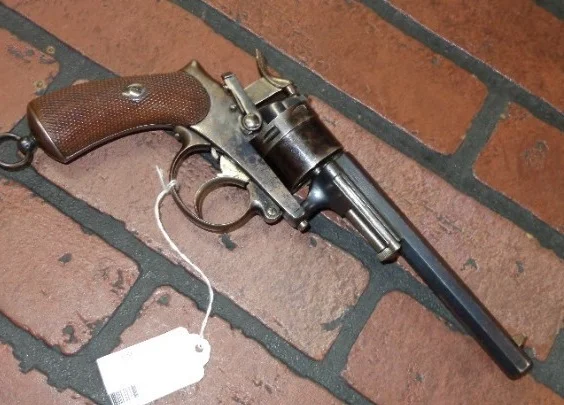

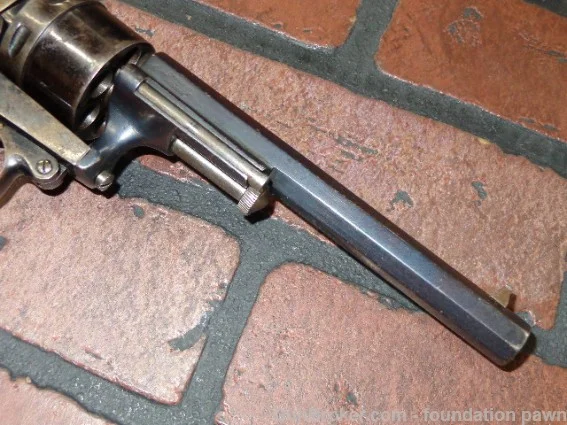

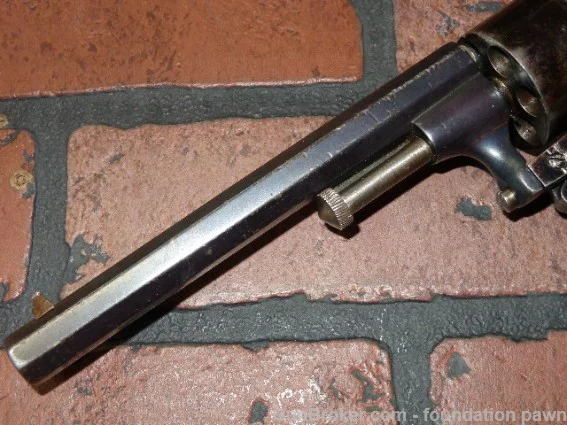

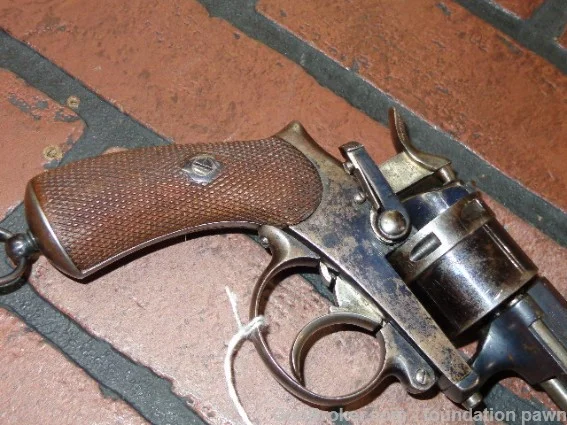

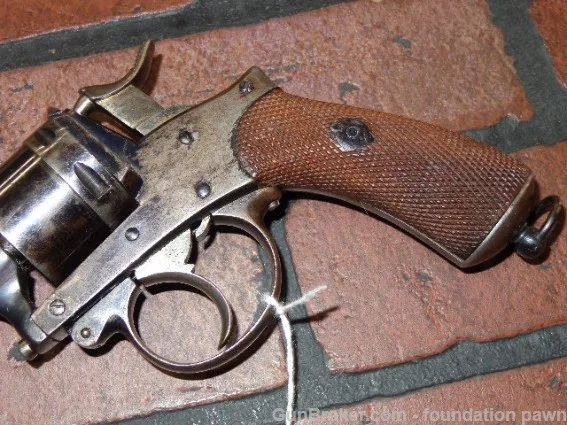

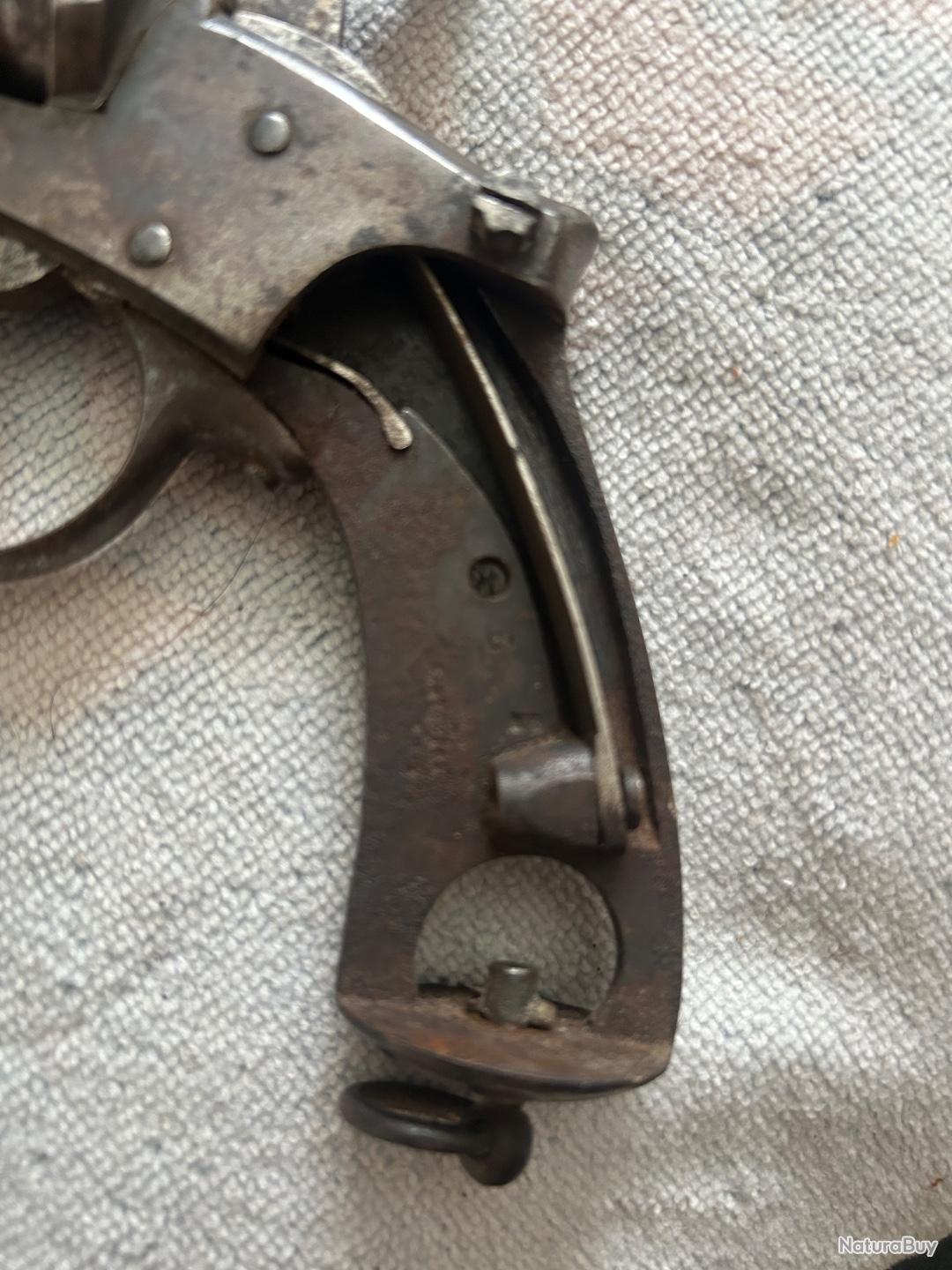

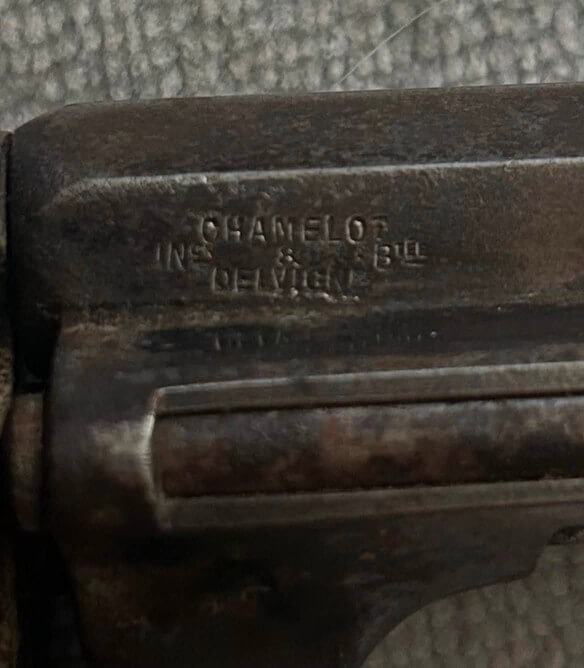

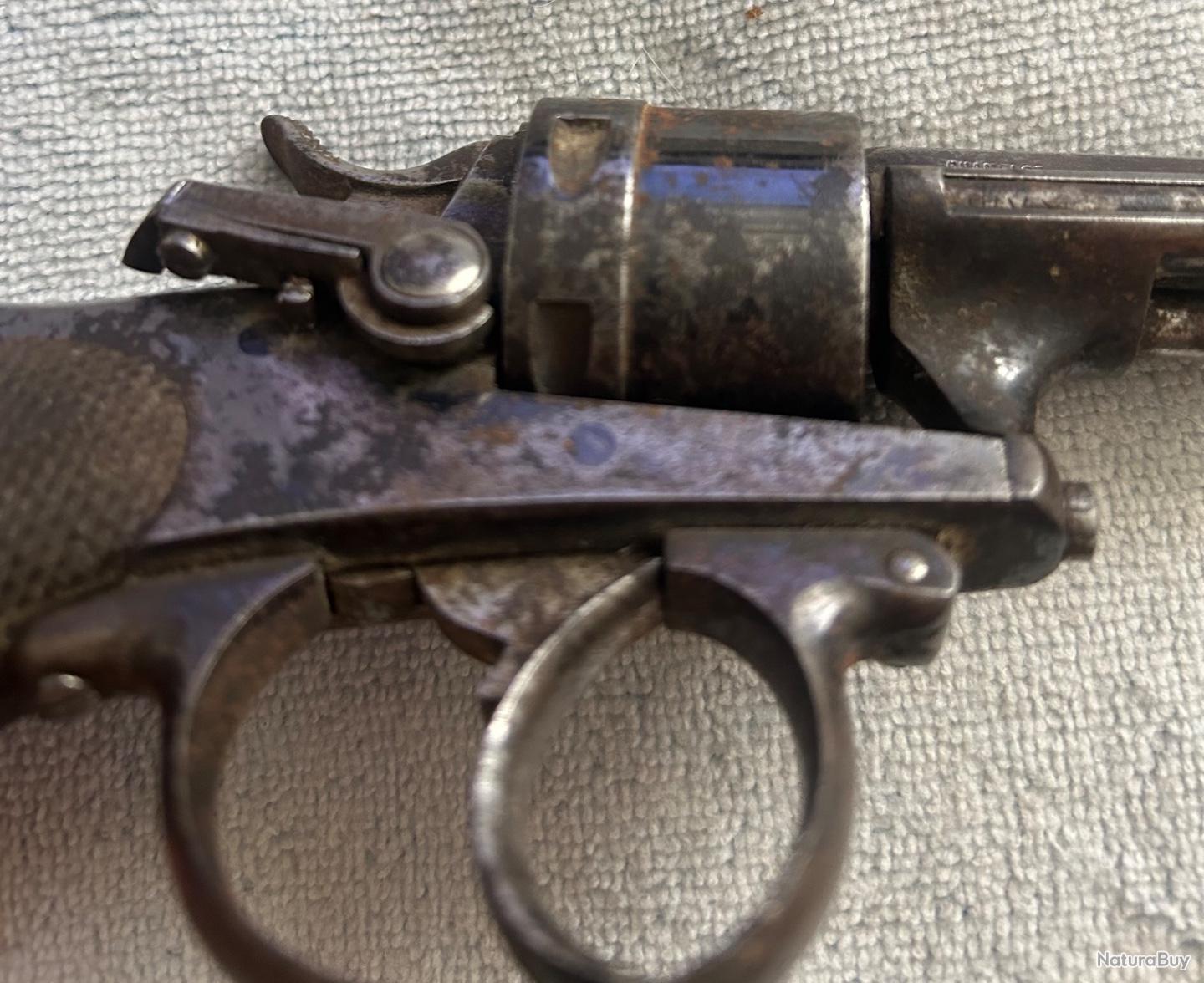

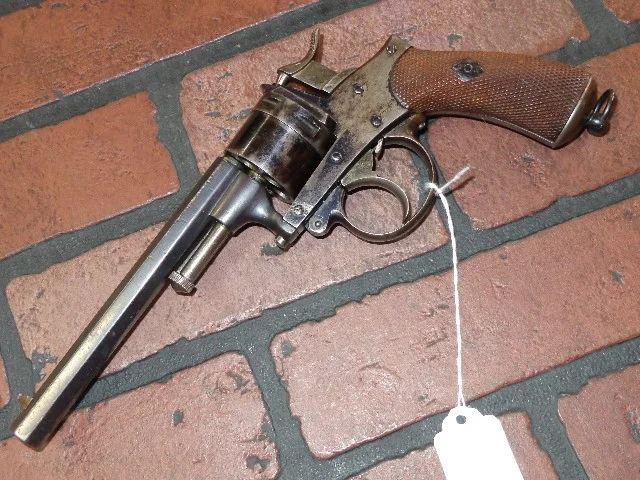

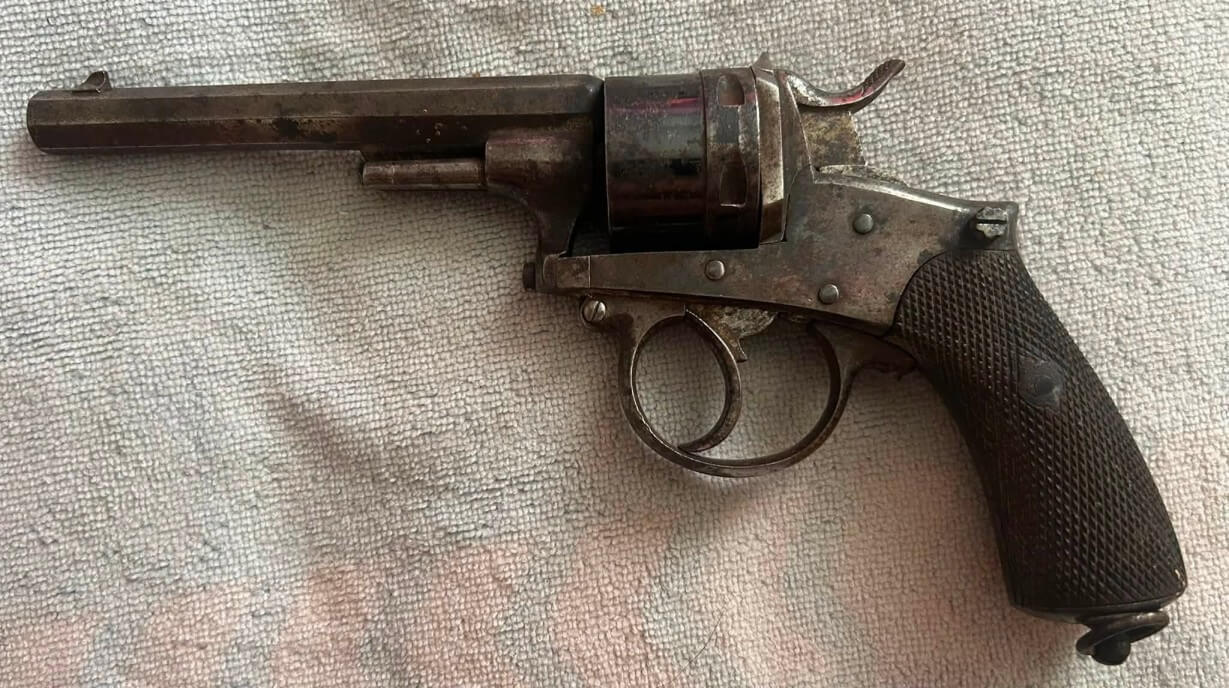

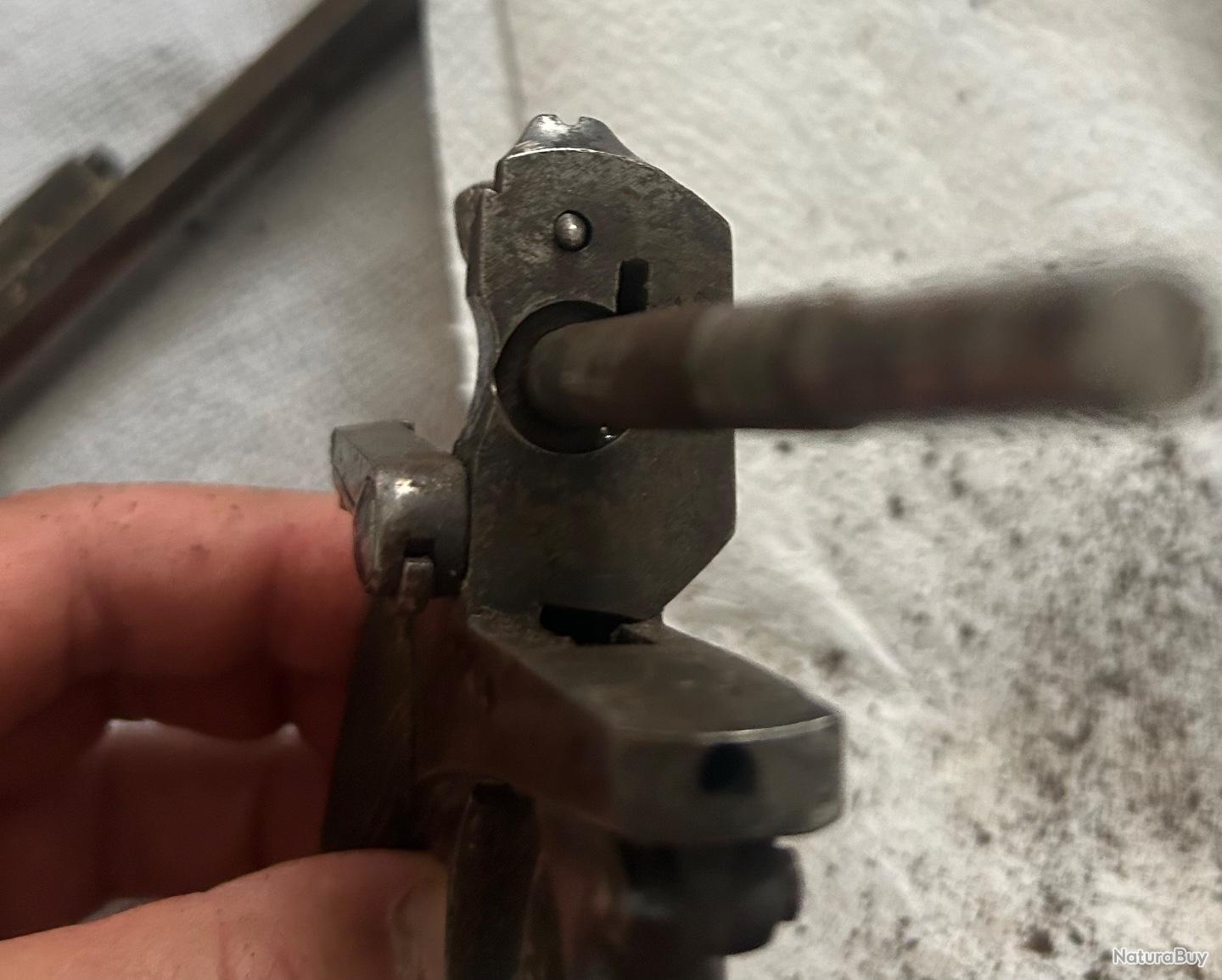

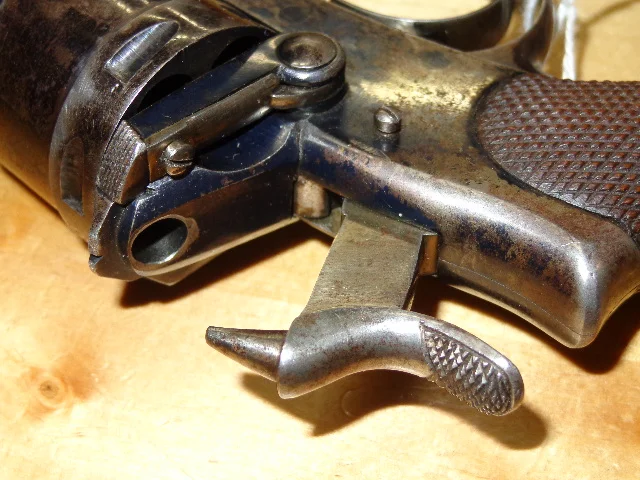

Un autre revolver Chamelot et Delvigne de transition, à cadre ouvert, avec le système de baguette d'éjection du brevet de 1869, mais une carcasse et une poignée qui préfigurent déjà les modèles 1871 et 1872:
Crédit photo: gunboards.com

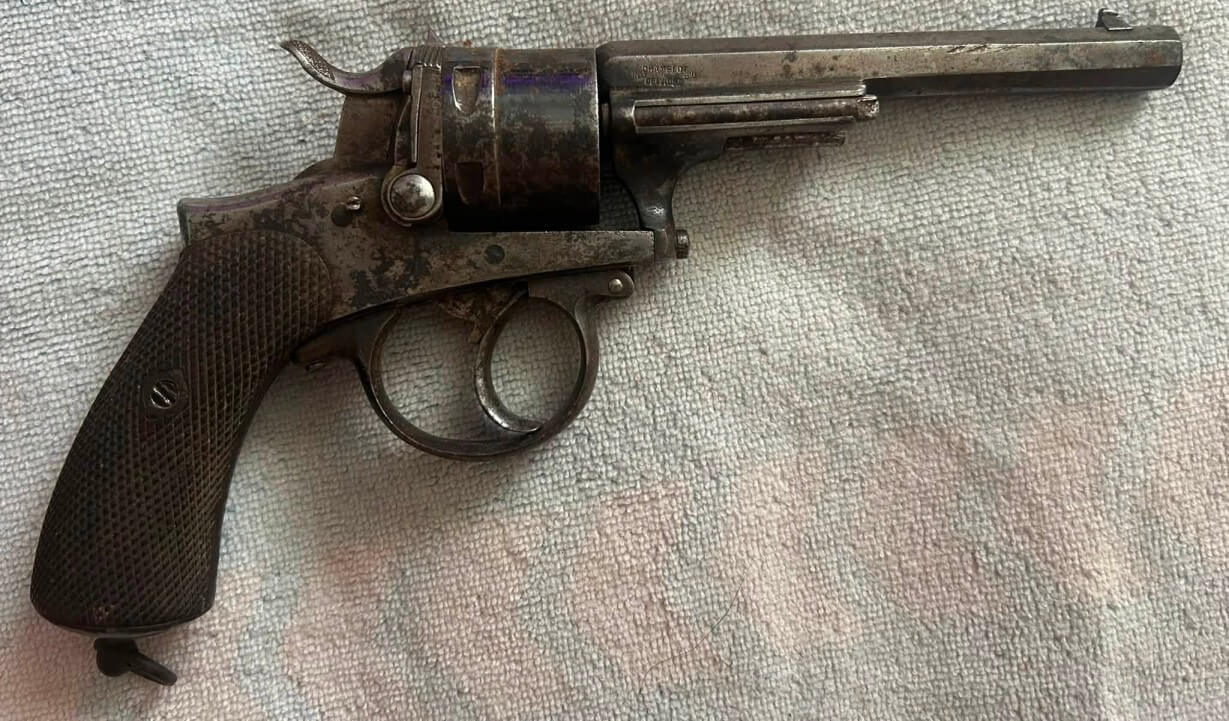

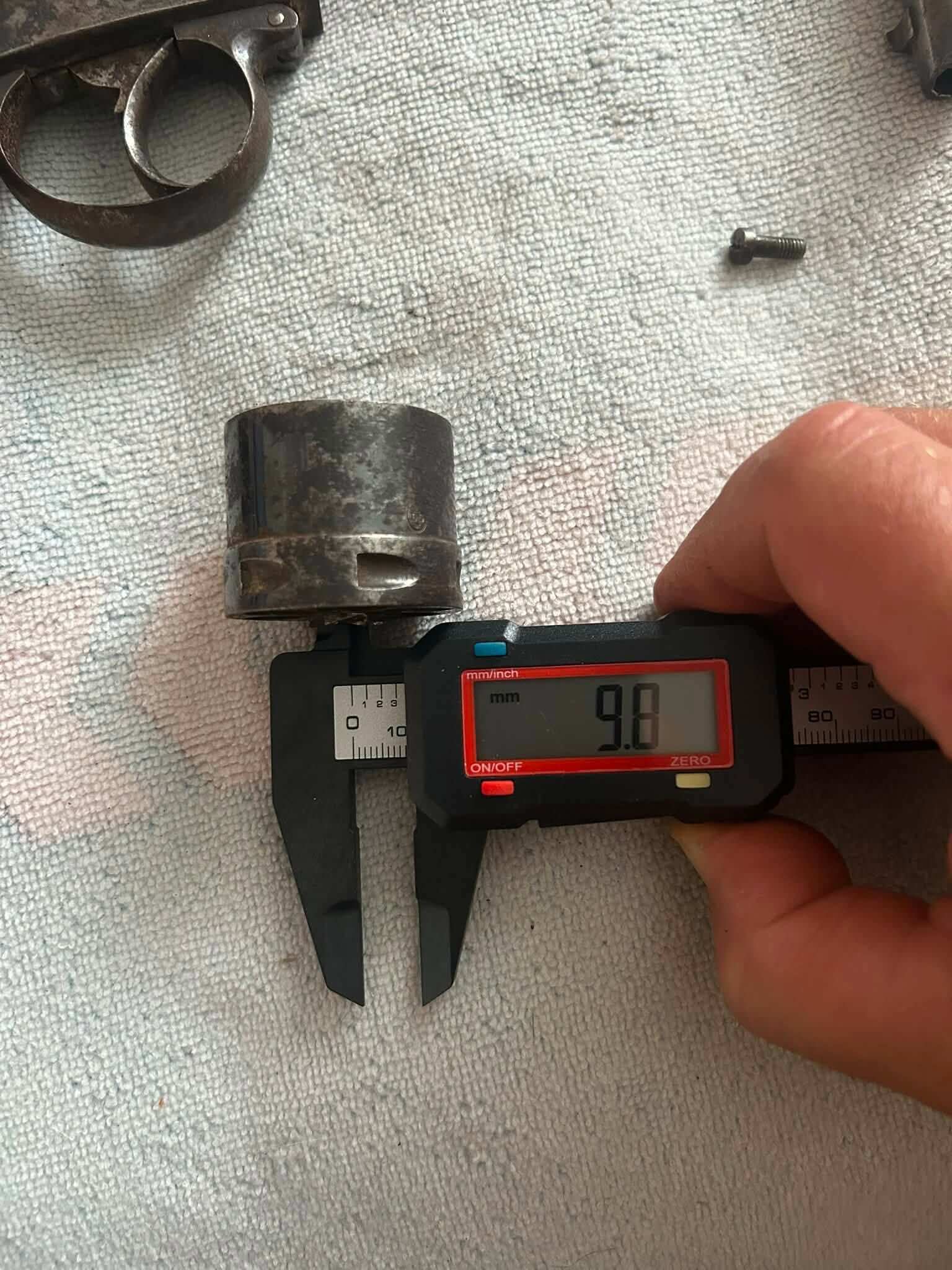

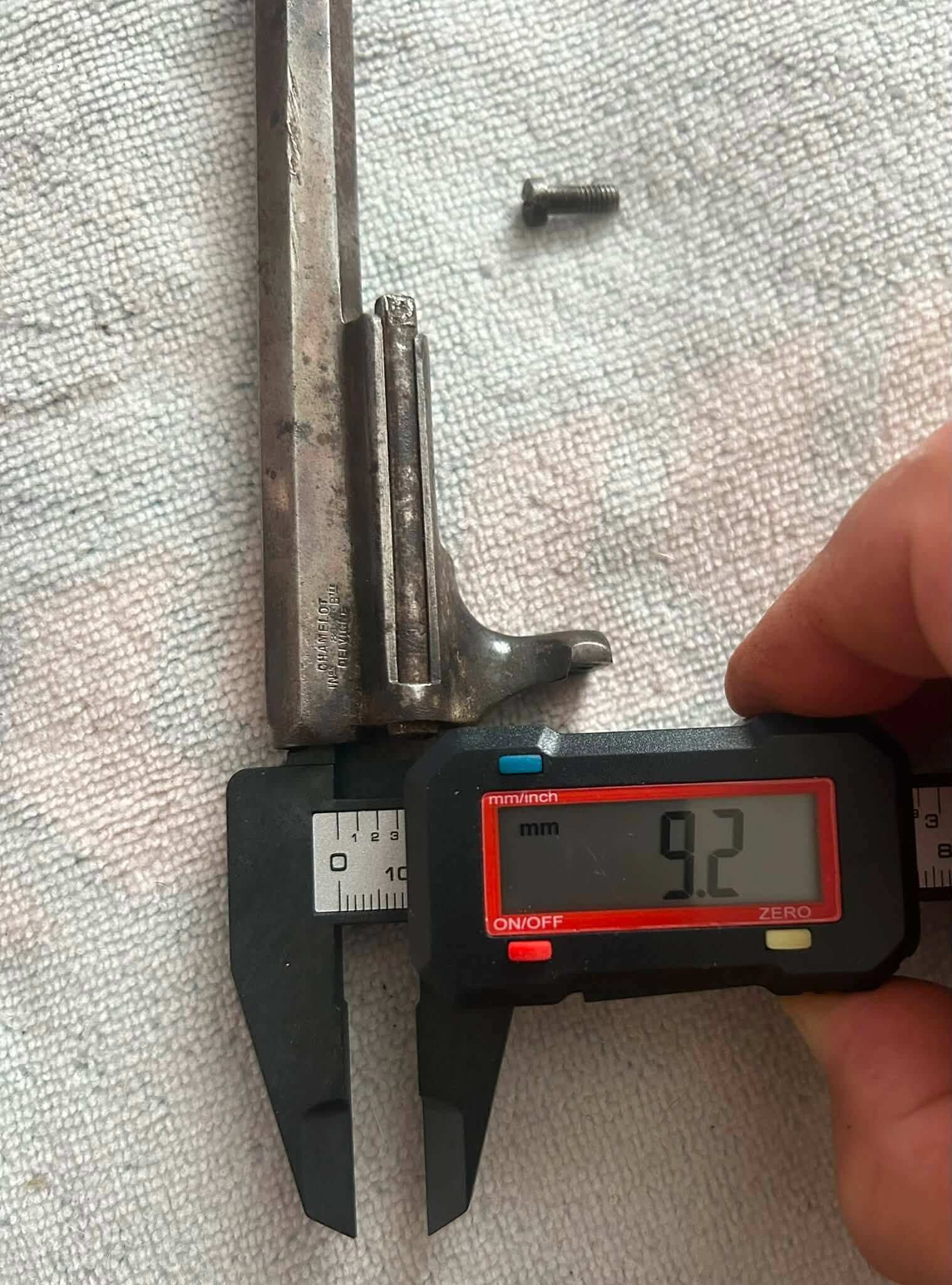

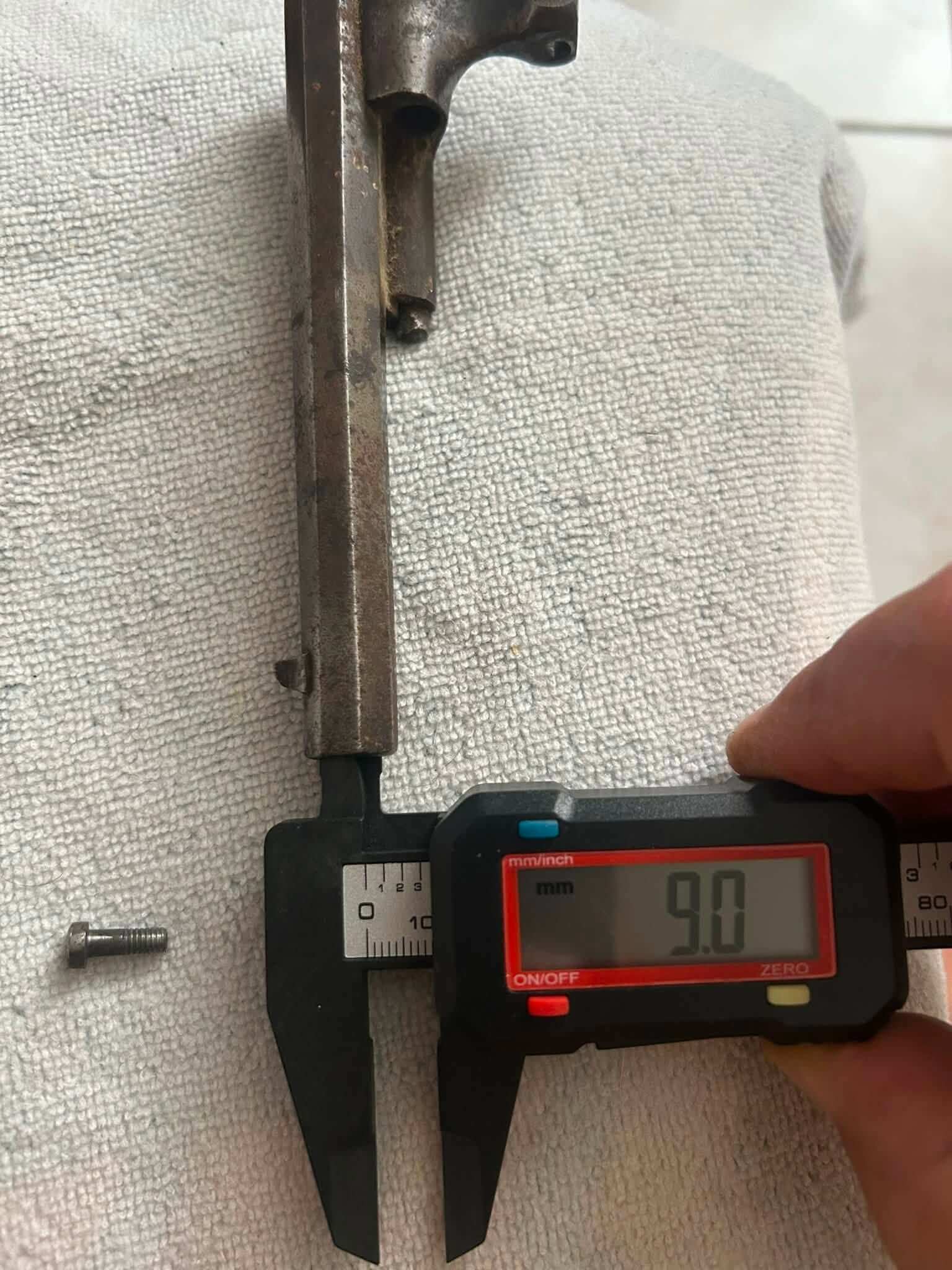

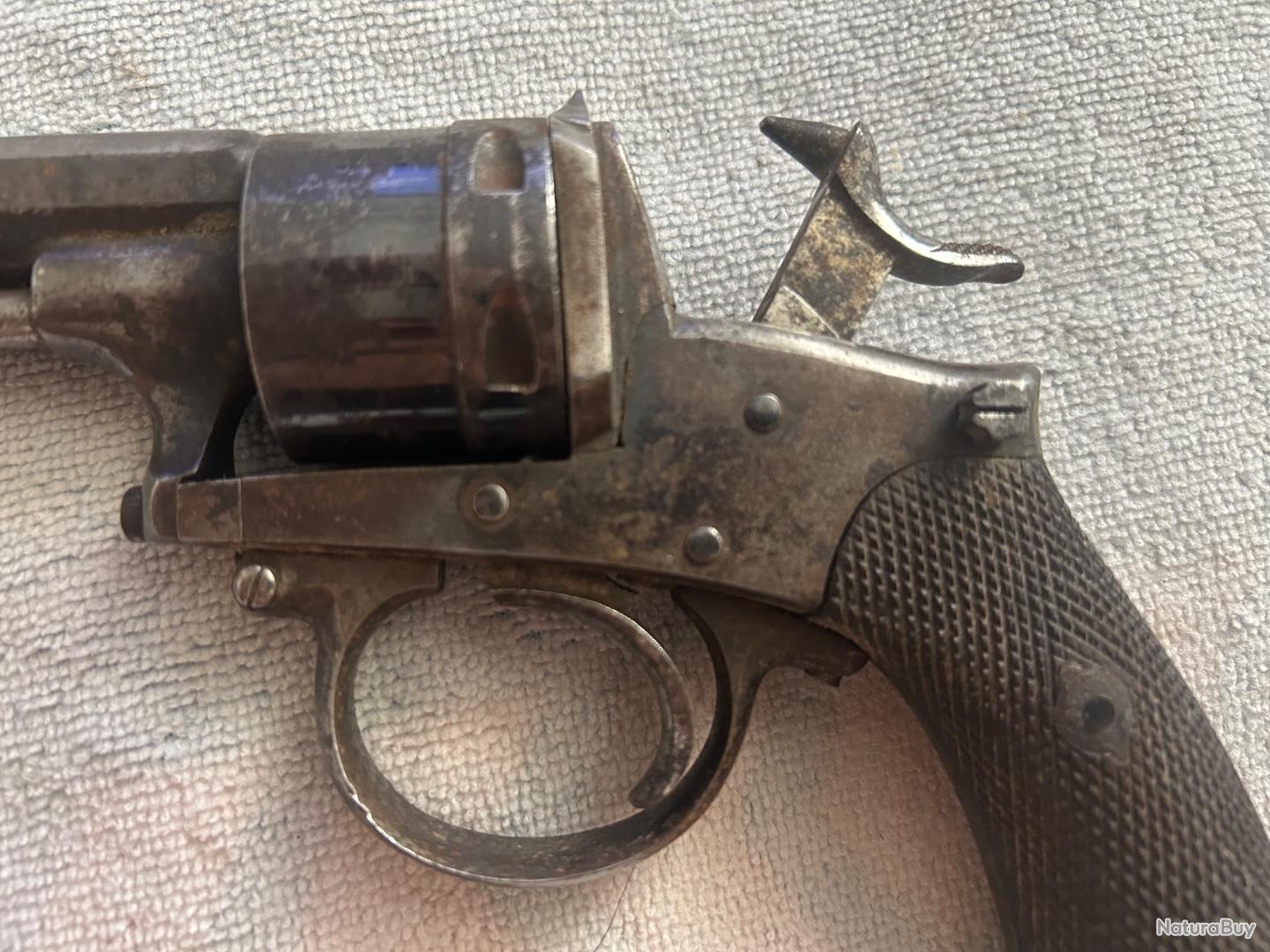

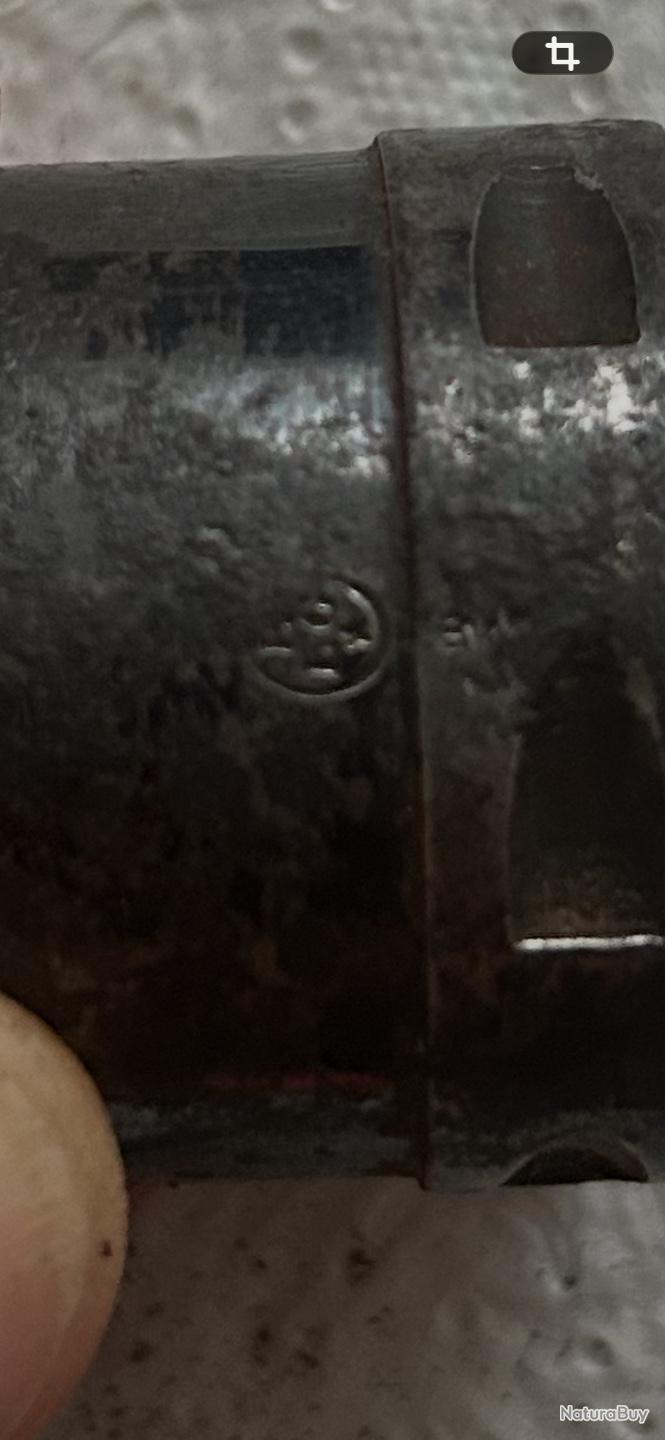

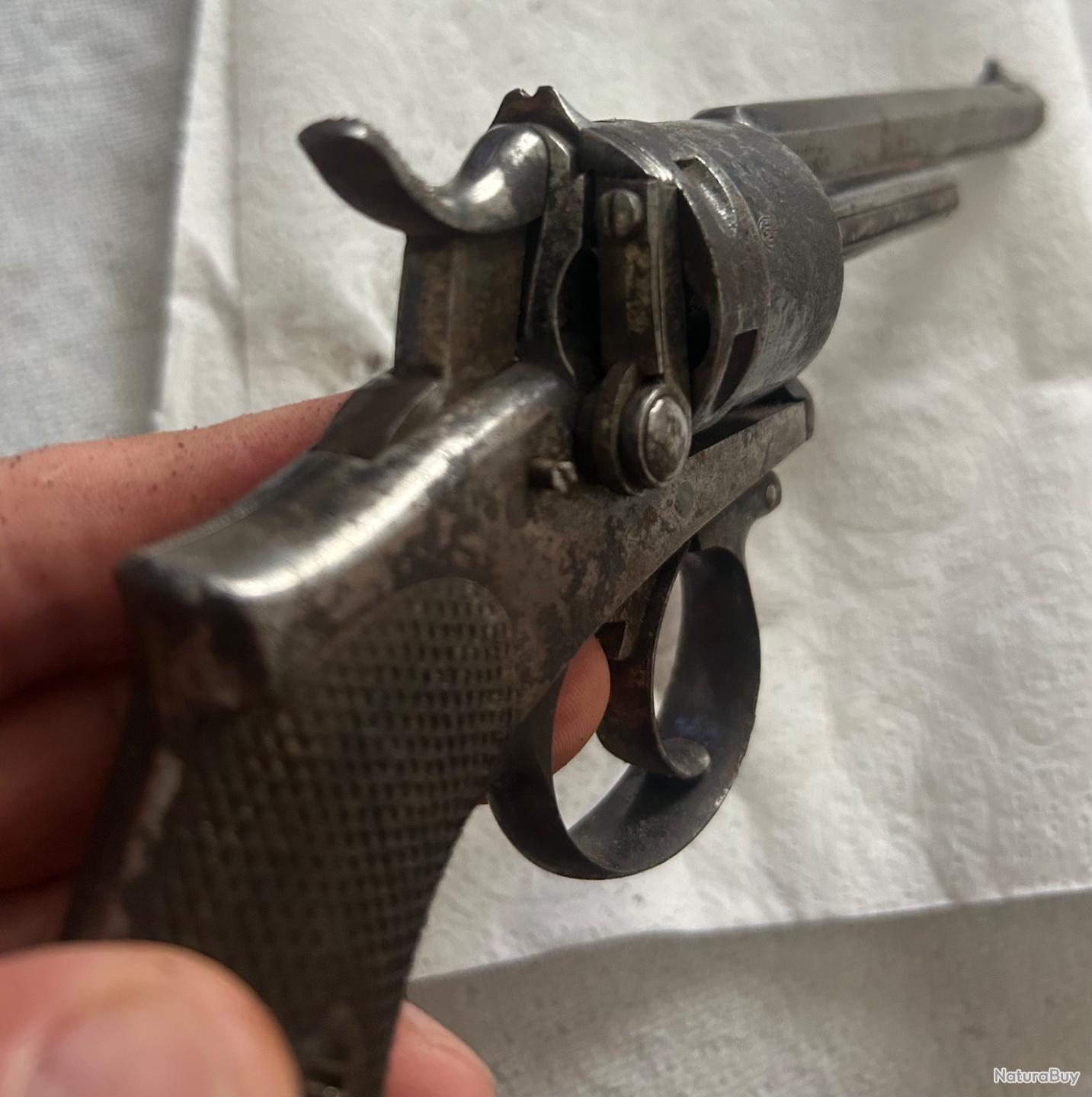

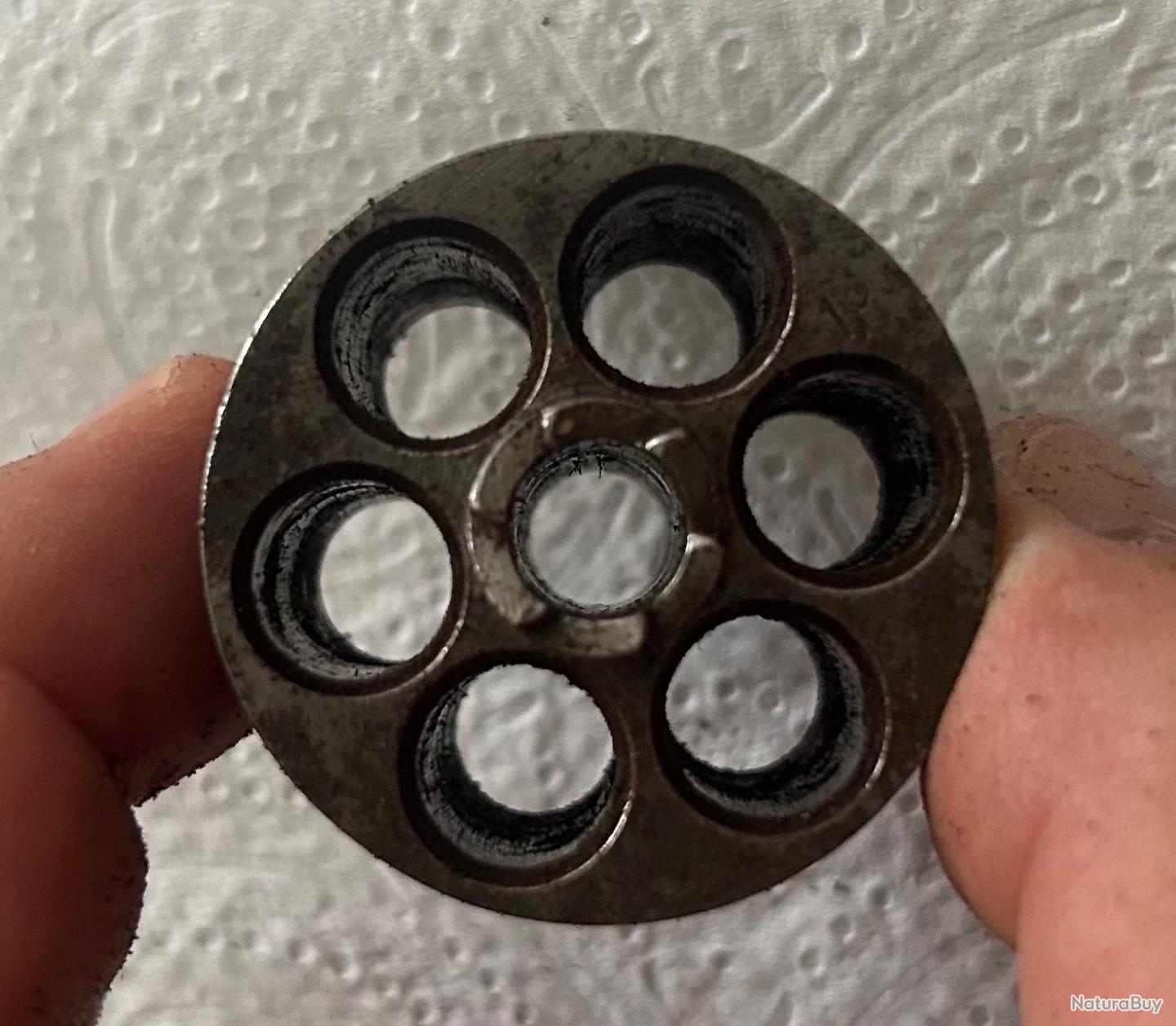

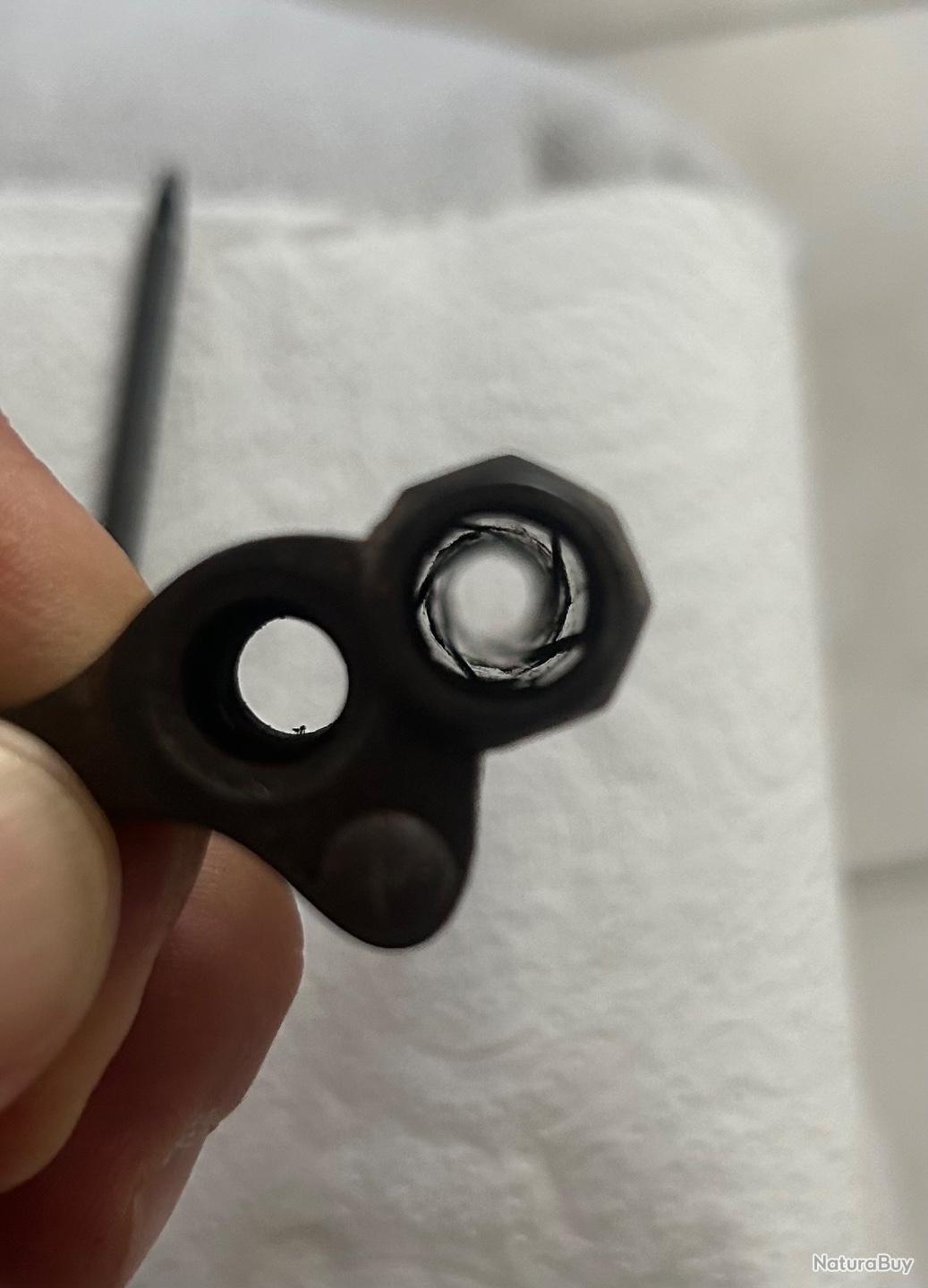

Un troisième revolver Chamelot et Delvigne de transition entre le modèle "Gaucher" et le modèle 1871 (calibre 380):
Crédit photo: YZ sur Facebook et NB. Cliquez sur la dernière image pour en voir plus.
Ou encore ce modèle, assez proche, issue de la vente Georget de 2016:
Crédit photo: Lucien Paris
Description de la maison de vente: Revolver Chamelot Delvigne type 1872, simple et double action, canon octogonal signé sur le pan droit: "CHAMELOT & DELVIGNE INON BÉE" et sur le côté gauche poinçonné: "P F" couronné (Pirlot frères), calibre 9 mm (ou 380); barillet poinçonné de Liège; finition poli blanc; plaquettes de crosse en noyer quadrillées; longueur 20,5 cm. Belgique, Liège.
Les brevets des revolvers Chamelot et Delvigne modèles 1871 et 1872
Brevet 28821, du 22 Mai 1871
Le brevet du 22 Mai 1871 présente un revolver Chamelot & Delvigne, proche du modèle qui sera présenté à la commission de Vincennes, lors des essais de 1871 et 1872.

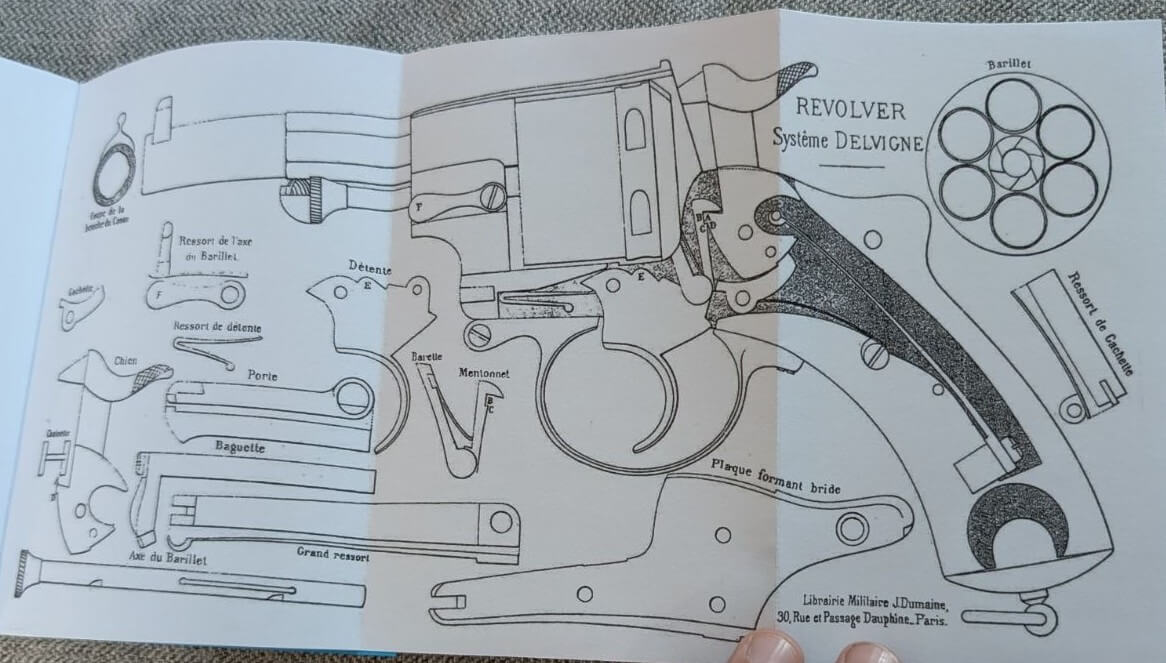

Ce revolver est connu sous le nom de "Chamelot & Delvigne modèle 1871". C'est d'ailleurs ce modèle de revolver (Chamelot & Delvigne modèle 1871) qui est détaillé dans l'Instruction provisoire sur l'usage du revolver de guerre Systeme Delvigne, par Henri Gustave Delvigne, paru en 1871, à la Librairie militaire de J. Dumaine (voir dans la bibliographie).
Brevet n° 29664, du 23 Novembre 1871
Le 23 Novembre 1871, le brevet n°29664 améliore le système d'accroche du pontet. Sur le modèle précédent, c'est une vis qui tenait l'arrière du pontet à la carcasse, désormais, ce sera un crochet.
Les revolvers portant cette évolution sont connus sour le nom de revolver "Chamelot & Delvigne modèle 1872".
Les Revolvers Chamelot et Delvigne modèle 1871.
Revolver Chamelot et Delvigne modèle 1871
Revolver Chamelot-Delvigne modèle 1871.
Système en double action.
Plat droit du canon marqué "INon Btée Chamelot & Delvigne" (pour "Invention Brevetée Chamelot et Delvigne), poinçon "PF couronné" (dans un ovale) pour Pirlot Frères sous le canon, marquage Loron & G dans la crosse, poinçons belges T et U couronnés (contremarque du contrôleur, en usage de 1853 à 1877).
Poids: 985 g
longueur: 245 mm
canon: longueur 111 mm - 4 rayures à droite diam 11,50 à fond de rayures
barillet: grand diamètre 45,10 mm ; petit diamètre 42,38 mm ; longueur: 33,54 mm ; longueur au rochet: 38,88mm
diamètre de l'axe 7,26mm
chambres: diamètre de sortie 11,34mm, entrée 12,30mm
drageoirs: diamètre 13,33x 1,5 mm
Crédit photos: JL
Variantes de revolver Chamelot et Delvigne modèle 1871

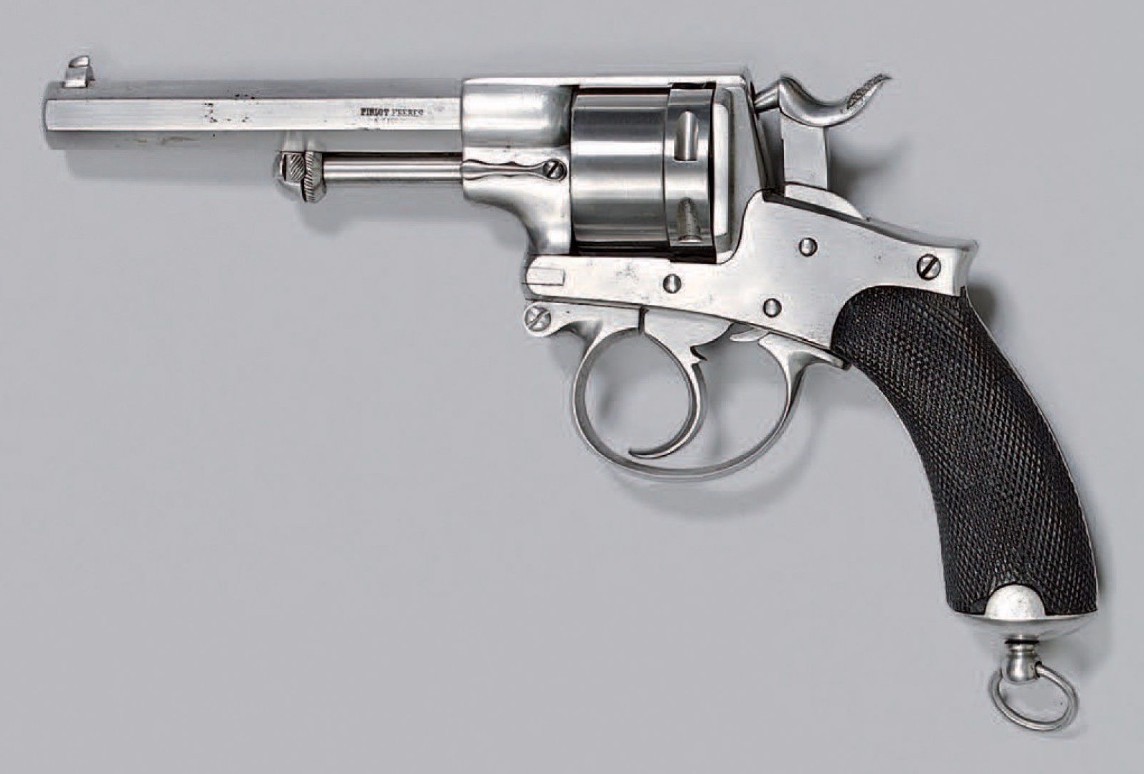

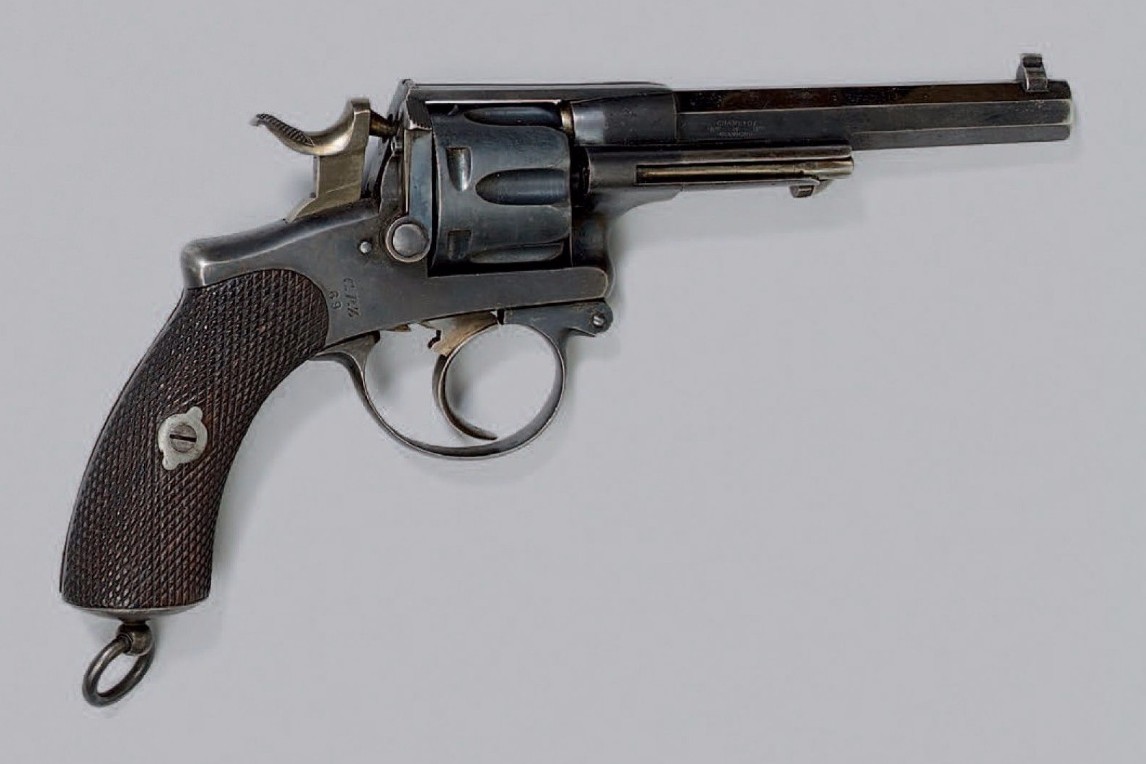

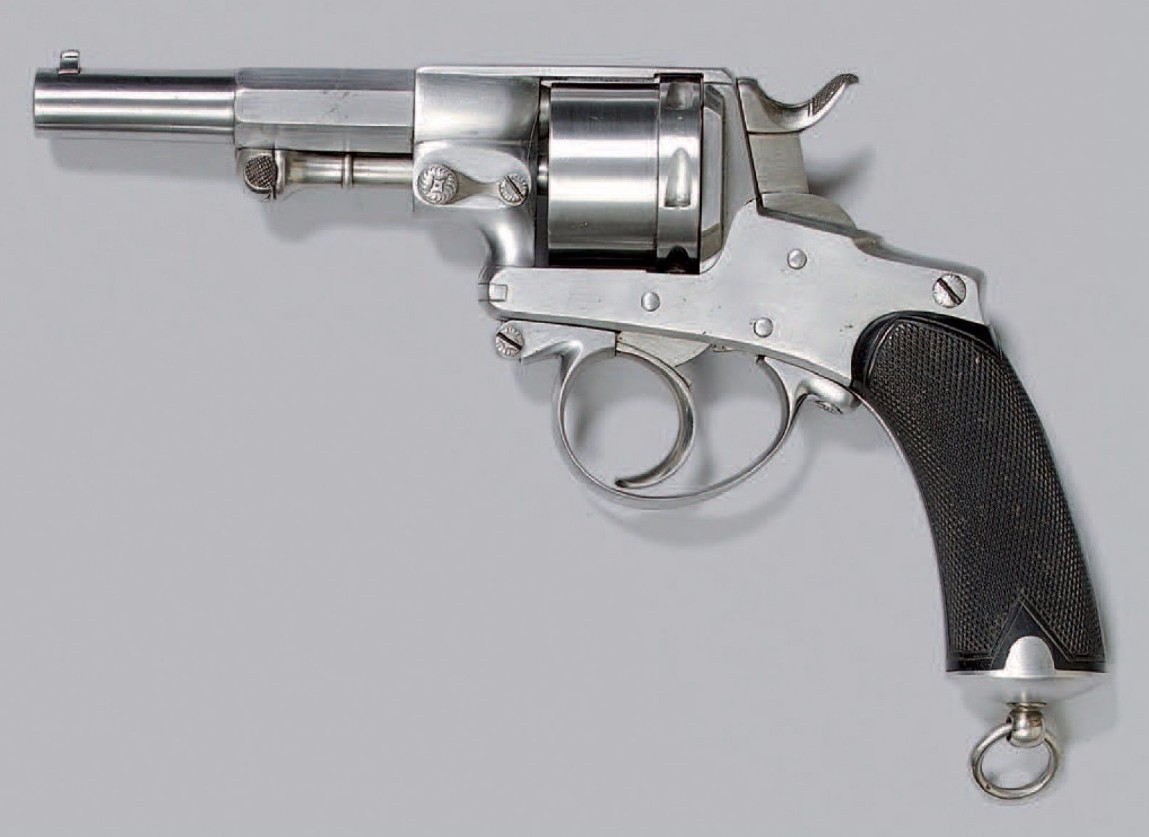

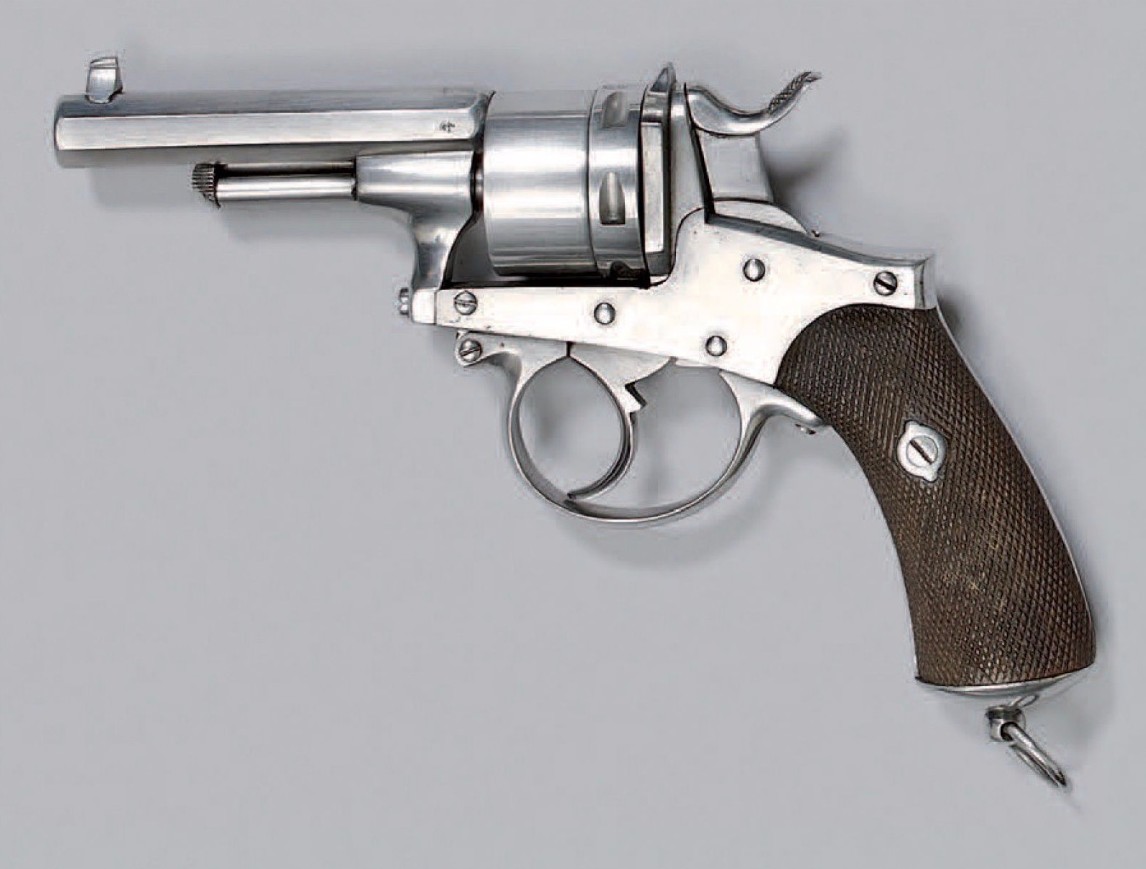

Revolvers modèles 1871, issus de la vente Georget (2016), avec leur description catalogue de l'époque (Lucien Paris).
Crédit photo: Lucien Paris

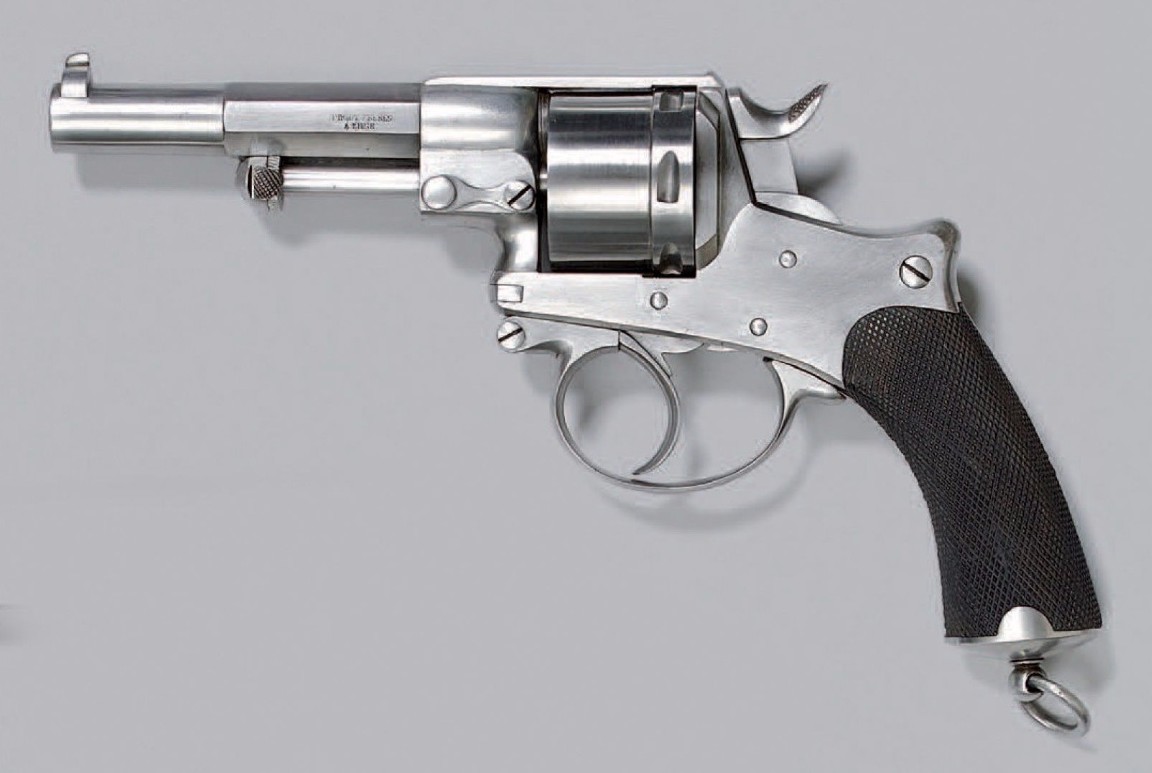

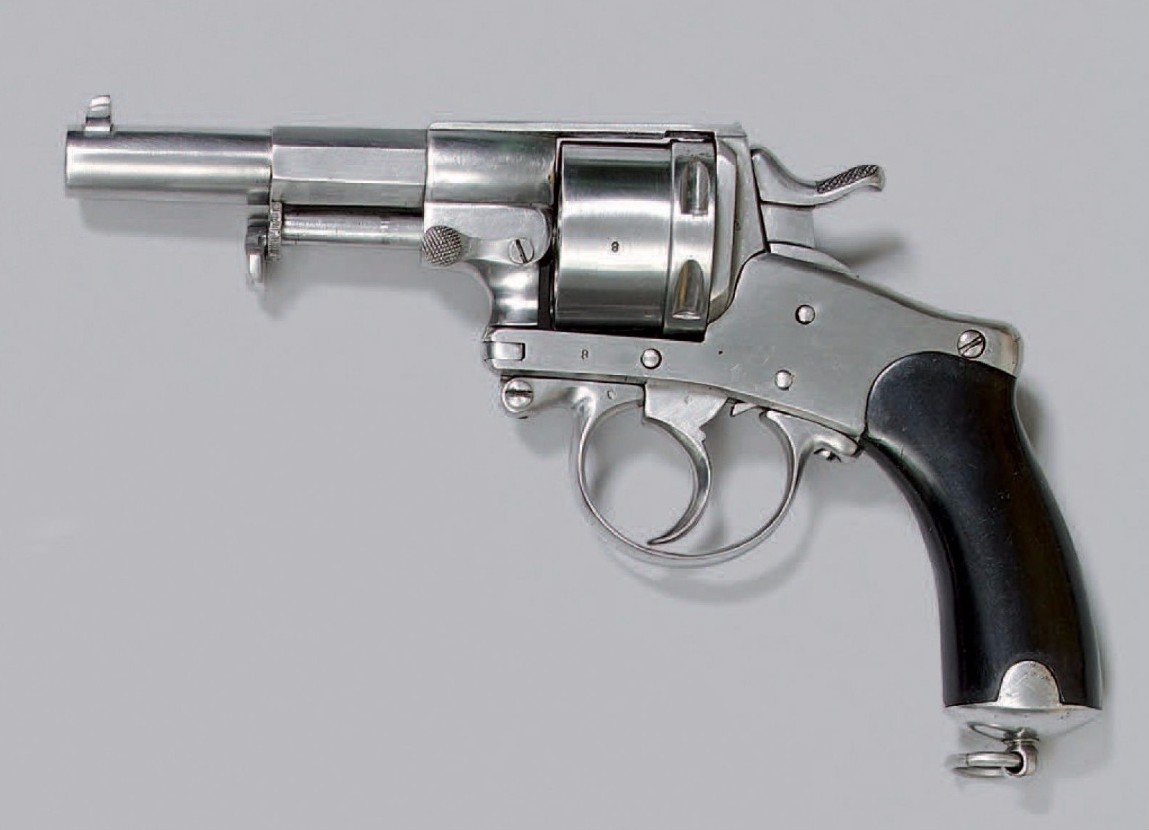

Revolver Chamelot Delvigne type 1872, simple et double action, canon marqué : "CHAMELOT & DELVIGNE INON BÉE", calibre 11 mm/73; barillet poinçonné de Liège; toutes les pièces sont numérotées: "8"; finition poli blanc; plaquettes de crosse en ébène lisses; longueur 23,5 cm. Belgique, Liège.
Crédit photo: Lucien Paris
Revolver Chamelot Delvigne type 1872, simple et double action, calibre 9 mm; barillet portant le poinçon de contrôle de Saint-Étienne, vis guillochées; finition poli blanc; plaquettes de crosse en ébène quadrillées; longueur 24,2 cm.
Les Revolvers Chamelot et Delvigne modèle 1872
Revolver Chamelot et Delvigne modèle 1872
Revolver Chamelot Delvigne modèle 1872, bronzé.
Système à pédale pour déverouiller la portière.
Système en double action, calibre 11,73 mm
Plat droit du canon marqué "INon Btée Chamelot & Delvigne" (pour "Invention Brevetée Chamelot et Delvigne), probable fabrication Pirlot Frères
Poinçon "N couronné" (contremarque du contrôleur, en usage de 1853 à 1877).
Longueur totale 24,5 cm.
Crédit photos: Maison de vente aux enchères Alexandre Landre, Nancy
Variantes de revolver Chamelot et Delvigne modèle 1872
Revolvers modèles 1872, issus de la vente Georget (2016), avec leur description catalogue de l'époque (Lucien Paris).
Crédit photo: Lucien Paris
Revolver Chamelot Delvigne type 1872, fabriqué par Pirlot frères, simple et double action, canon signé sur le pan droit: "CHAMELOT & DELVIGNE INON BÉE" et sur le côté gauche: "PIRLOT FRÈRES À LIÈGE", calibre 11 mm; barillet poinçonné de Liège; finition poli blanc; plaquettes de crosse en ébène quadrillées; longueur 25 cm. Belgique, Liège.
Crédit photo: Lucien Paris
Revolver Chamelot Delvigne type 1872, fabriqué par Pirlot frères, simple et double action, canon octogonal signé sur le pan droit: "CHAMELOT & DELVIGNE INON BÉE" et sur le côté gauche: "PIRLOT FRÈRES À LIÈGE", calibre 9 mm (ou 380); barillet poinçonné de Liège; finition poli blanc; plaquettes de crosse en ébène quadrillées; longueur 23,8 cm. Belgique, Liège.
Crédit photo: Lucien Paris

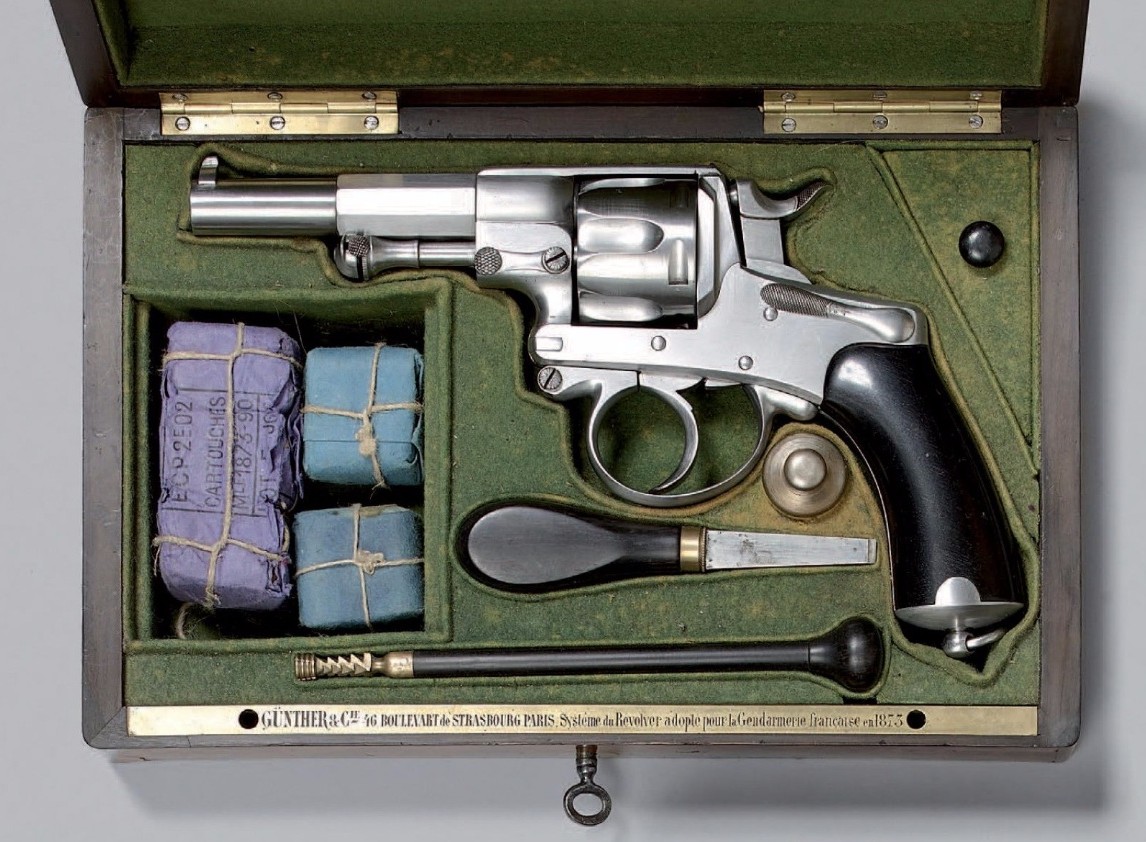

Coffret-nécessaire contenant un revolver Chamelot Delvigne type de guerre 1872/1873, simple et double action, canon signé sur le pan droit: "CHAMELOT & DELVIGNE INON BÉE", calibre 11 mm/73; il est signé sur le cadre: "Gunther & Cie boulevart de Strasbourg 46 Paris"; vis guillochées; ouverture à clef; finition poli blanc; plaquettes de crosse en ébène lisses; longueur 24 cm. Coffret plaqué de ronce, orné de filets de laiton et d'un écusson gravé; la plaque de serrure en laiton porte l'inscription: "GUNTHER & CIE 46 BOULEVART de STRASBOURG PARIS. Système du Revolver adopté pour la Gendarmerie française en 1873"; intérieur gainé de feutre vert, avec accessoires; 29 x 19 x 7,5 cm.
Les brevets des revolvers Chamelot et Delvigne à partir de 1873
Brevet n° 31924, du début de l'année 1873
Brevet du modèle de l'armée Italienne (Glisenti 1874). Brevet de Janvier ou Février 1873.
Brevet n° 32848, du 24 Juin 1873
Brevet concernant la mise en place d'une clé, pour tendre le grand ressort, à la place de la vis, ainsi que d'un levier d'ouverture de la plaque de recouvrement.
Brevet n° 33283, du 18 Novembre 1873
Revolvers Chamelot et Delvigne prototype militaire
Crédit photo: Lucien Paris

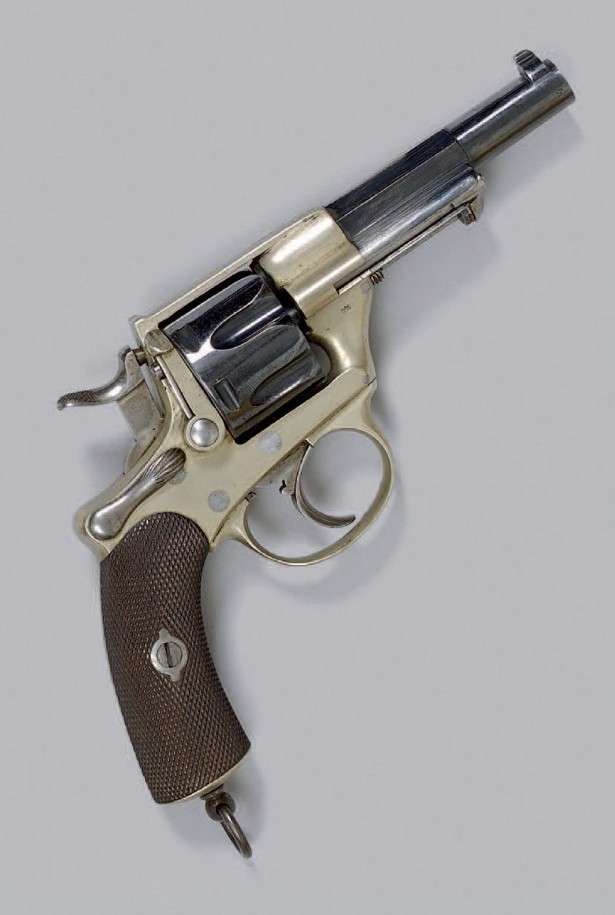

Revolver système Chamelot Delvigne d'essai, fabriqué par Pirlot frères à Liège, simple et double action, canon en acier bleui octogonal puis rond, calibre 11 mm, le pan droit est signé: "CHAMELOT & DELVIGNE INON BTÉE" et le pan gauche: "PIRLOT FRÈRES À LIÈGE"; barillet allégé en acier bleui à six chambres; carcasse en maillechort poinçonnée: "N" couronné; démontage à l'aide d'un levier; intérieur numéroté: "33" et poinçonné: "LORON &. G."; numéro de série: "15633" sous le canon; longueur 23 cm. Belgique, Liège, vers 1873. Cette petite série de revolvers a probablement été conçue comme prototype pour la marine ou l'artillerie.
Il pourrait tout aussi bien s'agir d'un revolver du commerce, puiqu'on trouve ce modèle quasiment similaire, destiné à être vendu dans le commerce:

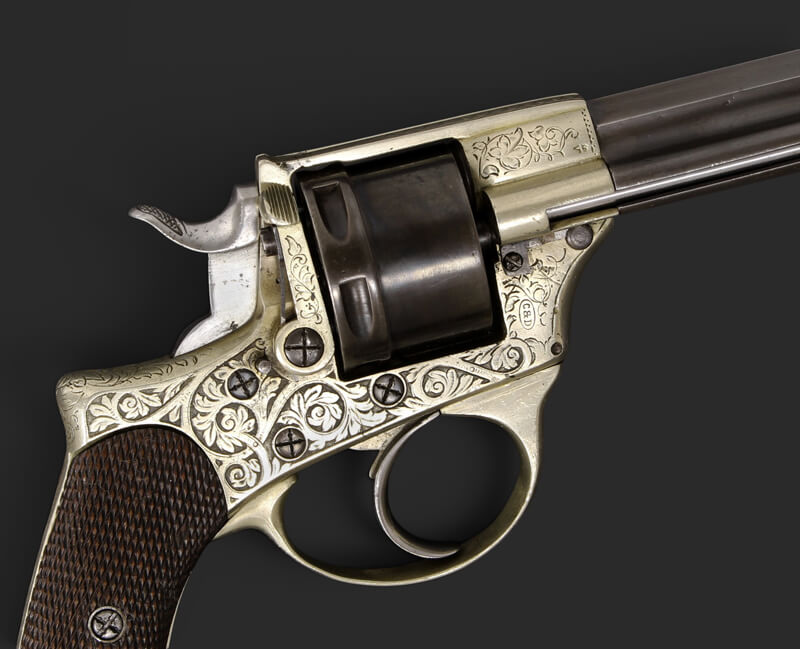

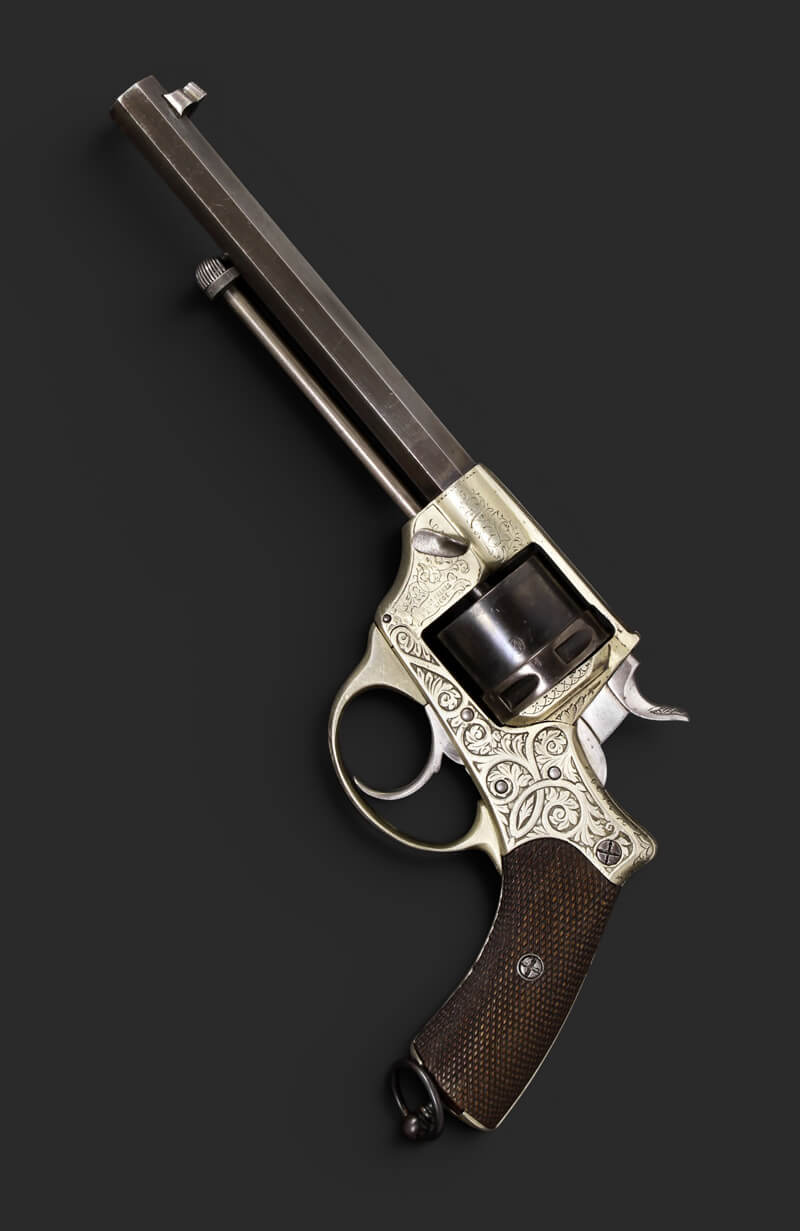

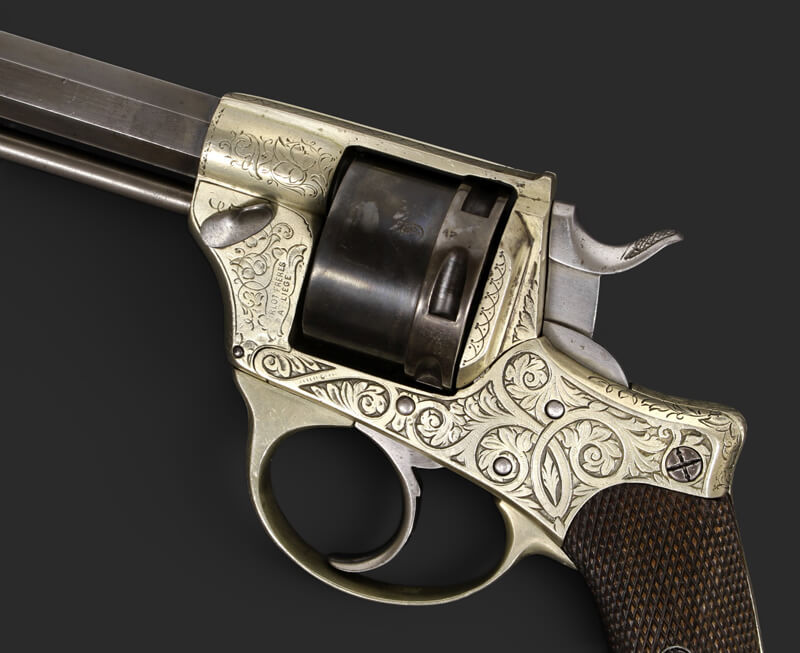

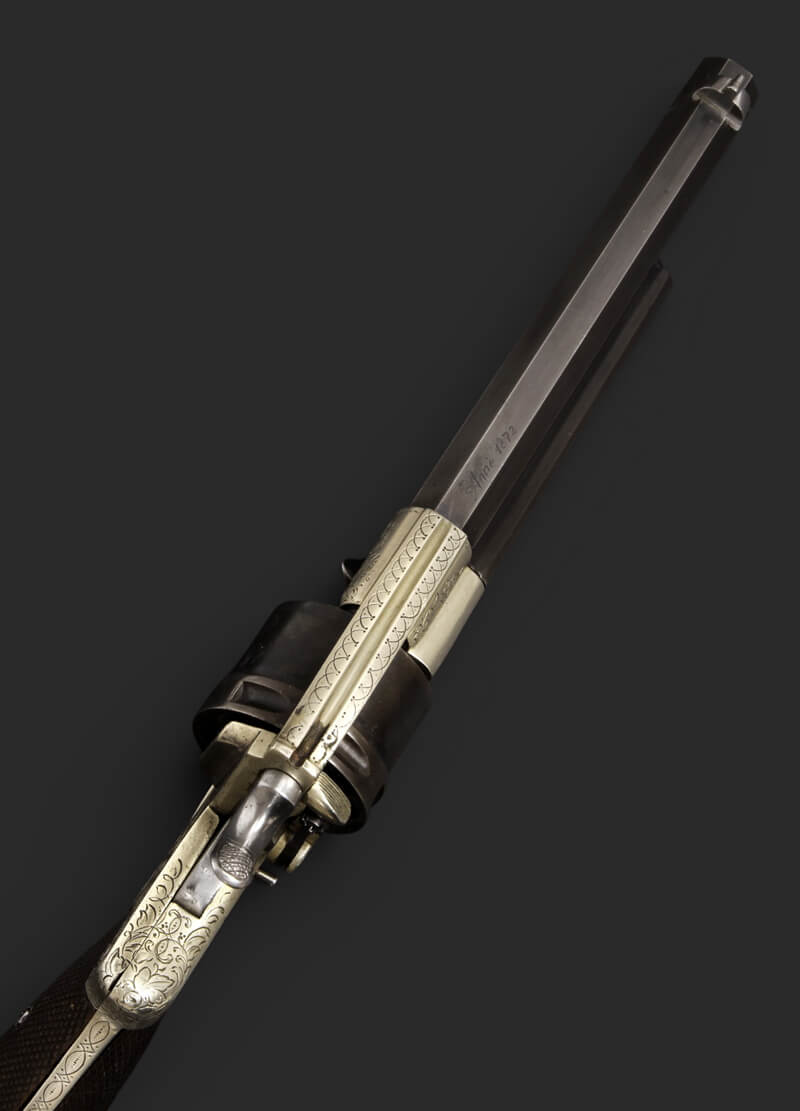

Revolver belge Pirlot Frères à Liège, carcasse en maillechort, daté 1872, calibre 11 mm.
Carcasse en maillechort richement gravée de rinceaux et motifs floraux finement exécutés, les décors conservant une belle netteté et offrant à l’ensemble une remarquable qualité esthétique.
Canon octogonal portant l’inscription: "Année 1872".
La carcasse présente la signature “PIRLOT FRÈRES À LIÈGE”, un poinçon d’épreuve liégeois et un poinçon “C & D” dans un ovale.
Le barillet porte également le poinçon “ELG” de Liège.
Bel exemplaire de revolver civil belge de qualité, caractéristique de la production liégeoise des débuts de la cartouche métalique.
Bon état. Mécanisme fonctionnel. Barillet rebronzé. Guidon remplacé. Canon à rayures fortement atténuées par l’usure.
Crédit photo: matchlock.fr
Revolvers de la police cantonale de Zurich (1876)

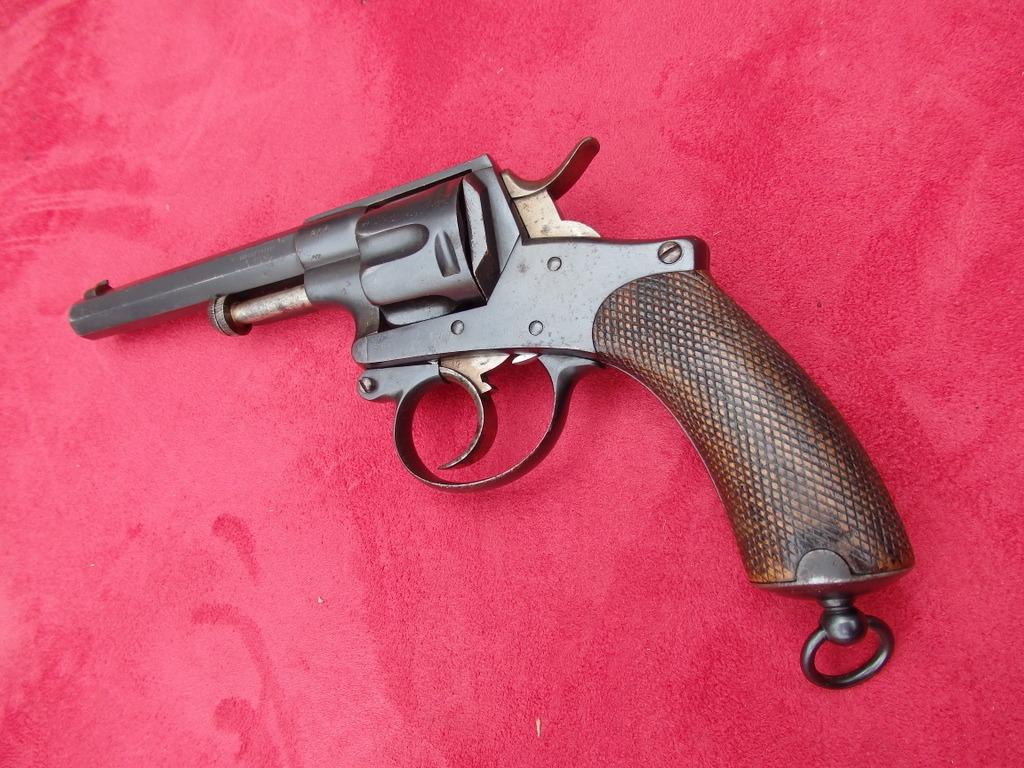

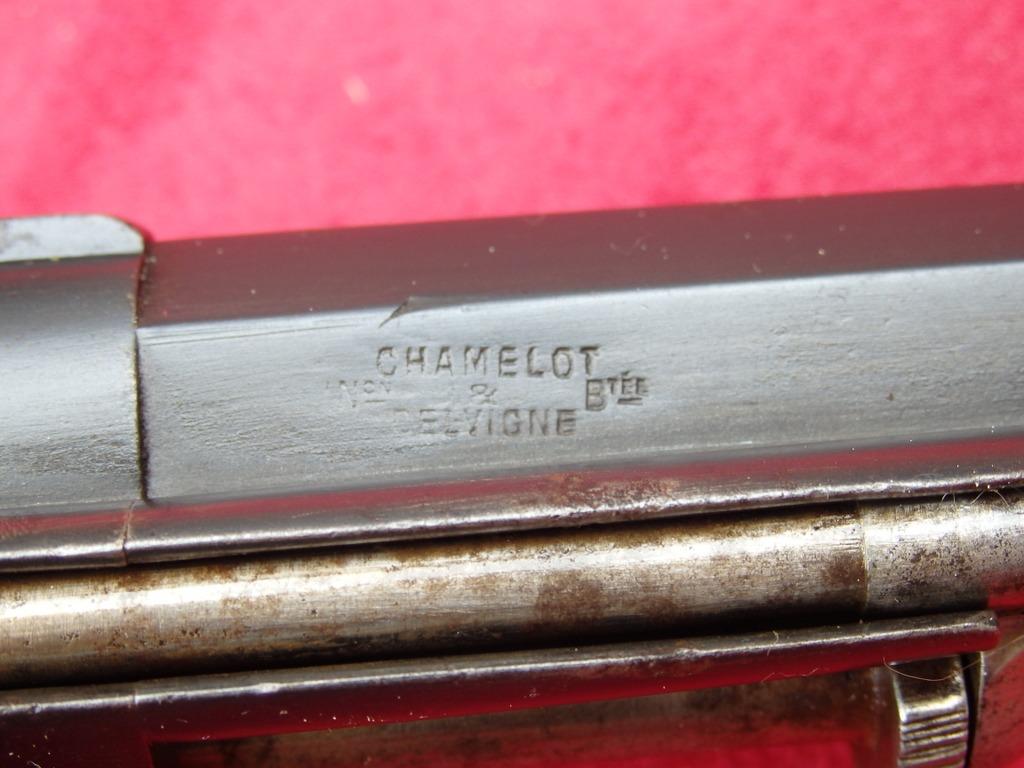

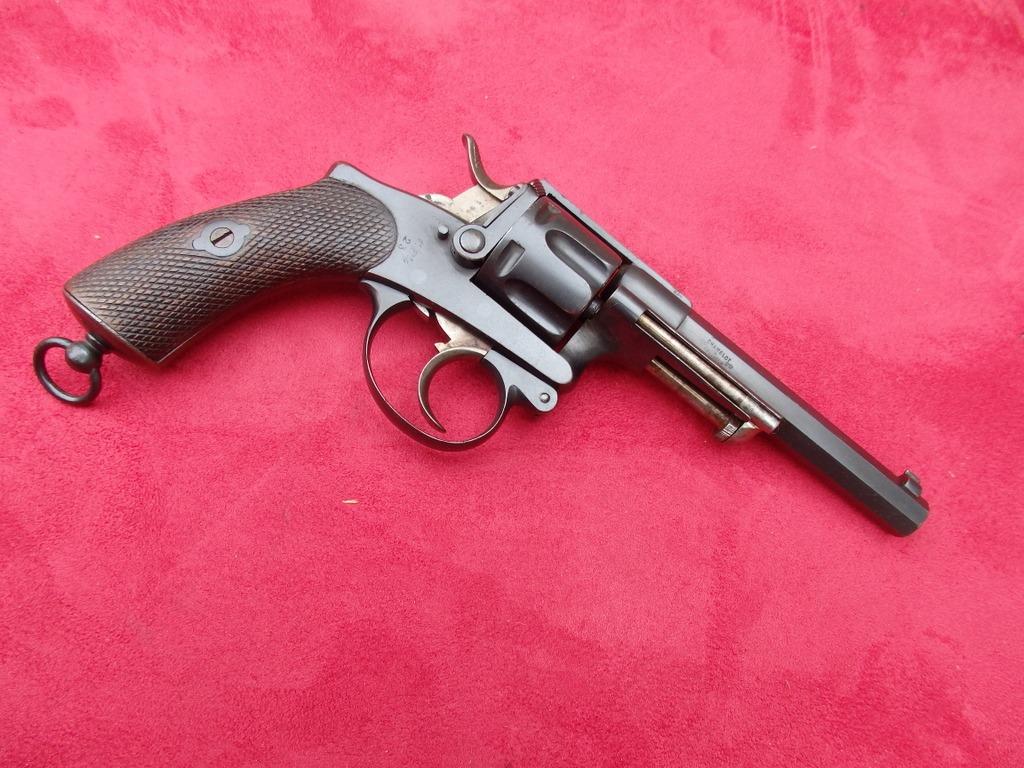

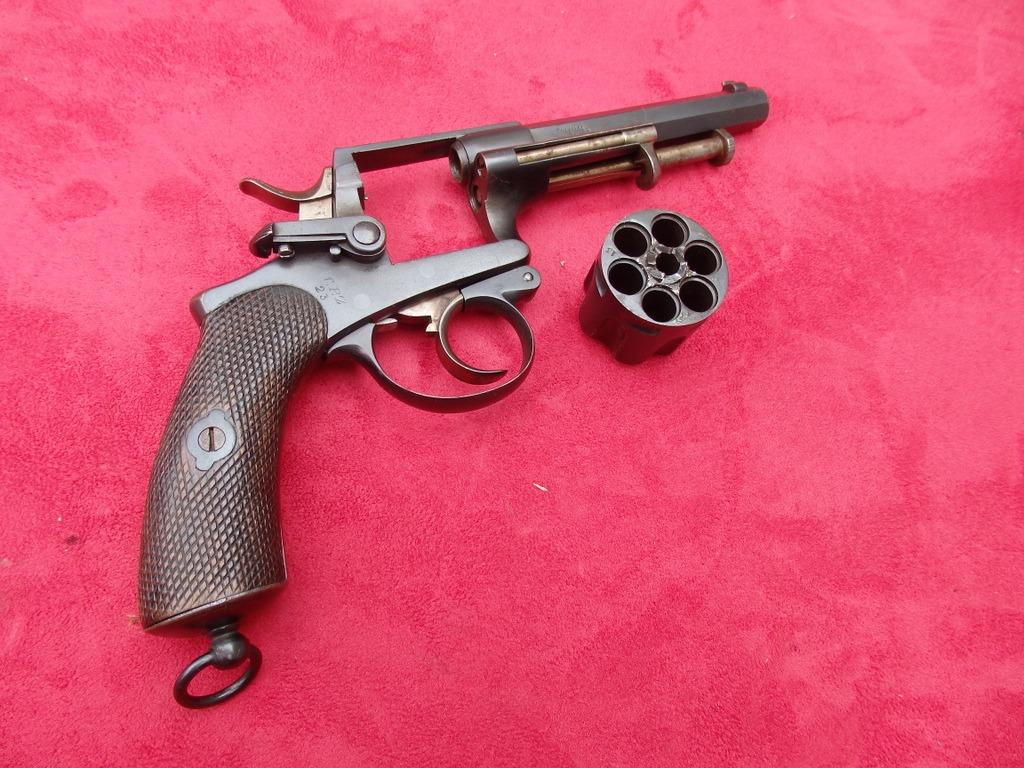

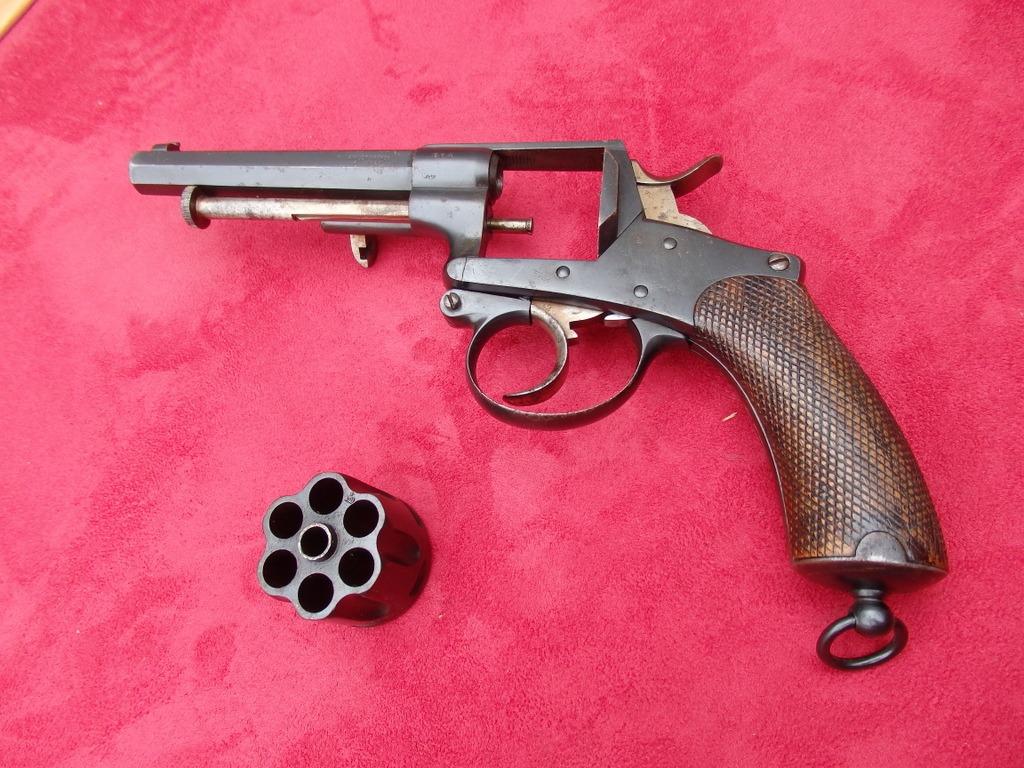

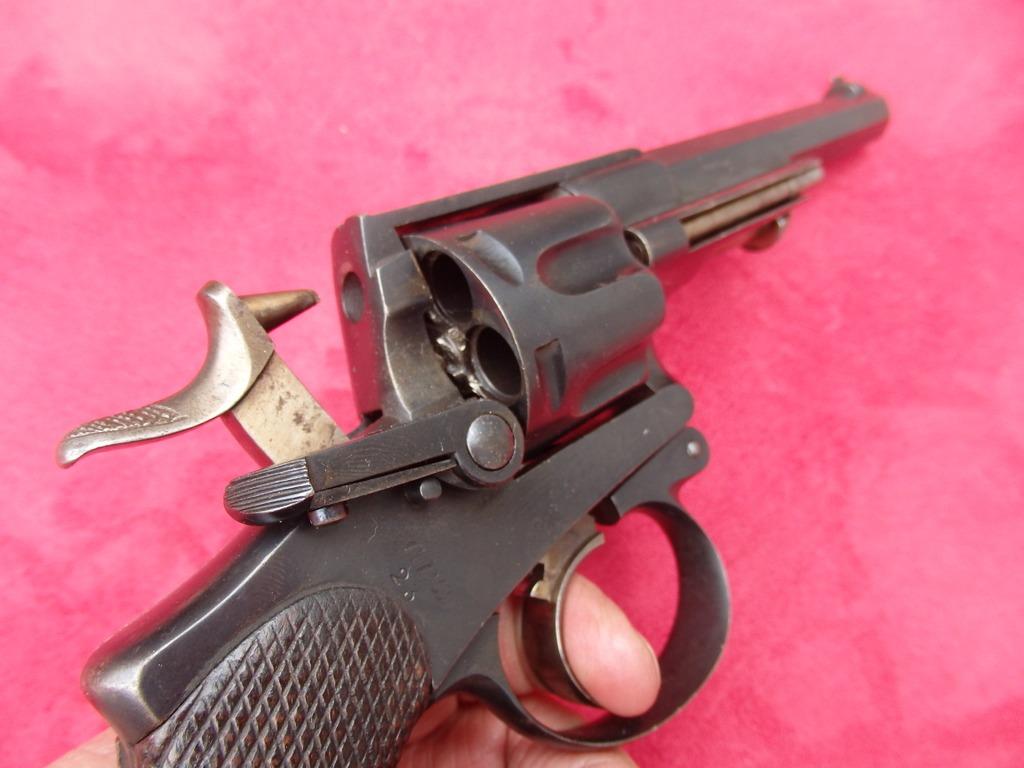

Revolver Chamelot et Delvigne, fabriqué en Belgique par Pirlot Frères, en calibre 380, et à destination de la police cantonale de Zurich (Cantonspolizei Zürich).
En 1876, la police cantonale de Zurich commande 115 revolvers Chamelot et Delvigne, auprès de la firme Pirlot Frères. Les revolvers sont proches du revolver réglementaire Suisse de 1872, mais le calibre diffère. Ces armes restèrent en service jusqu’en 1890.

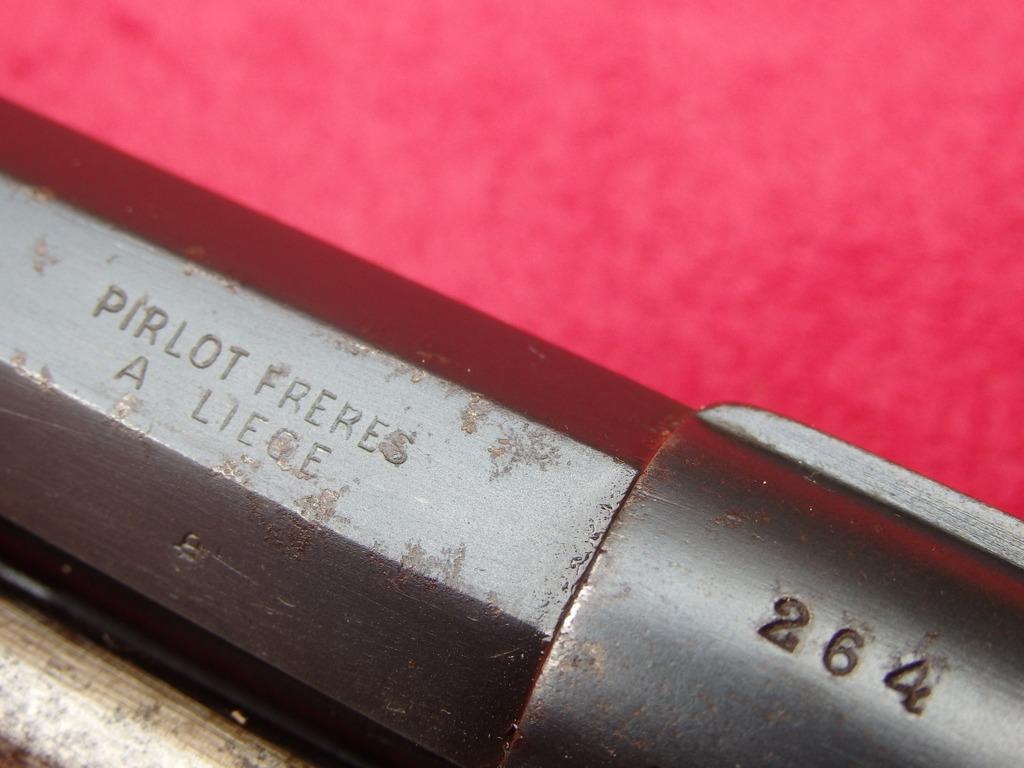

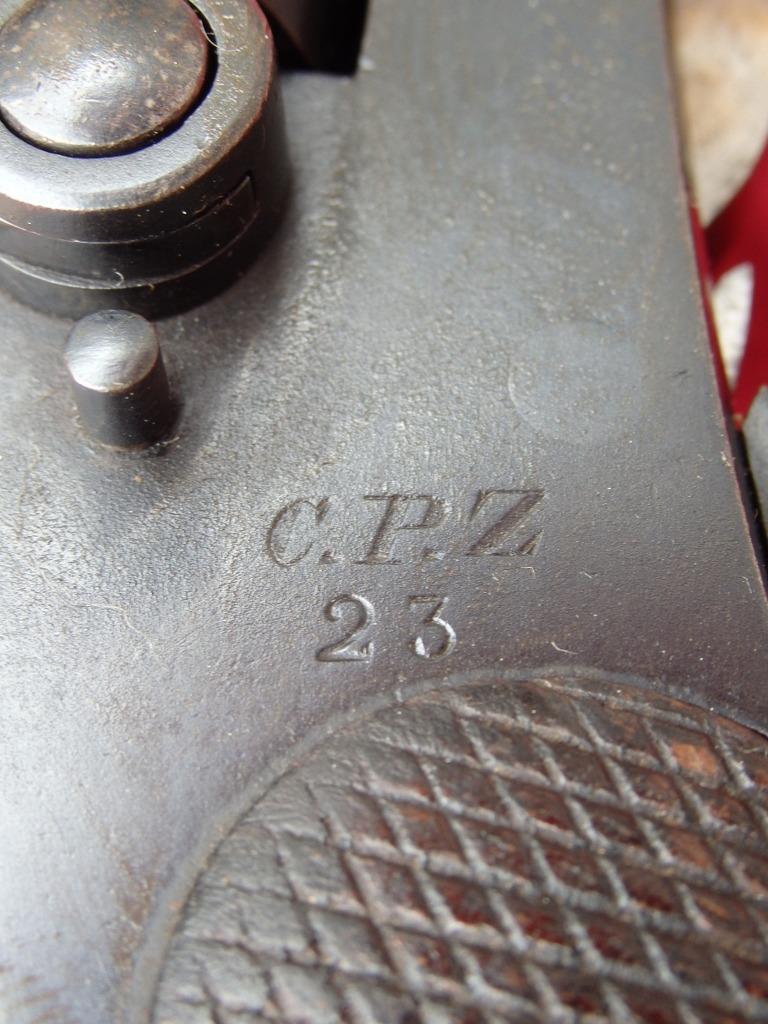

Marquages: "CHAMELOT & DELVIGNE INON BÉE" sur le pan droit du canon, "PIRLOT FRÈRES À LIÈGE" sur le pan gauche du canon, "C.P.Z 23" sur le flanc droit.
Canon octogonal de 11,8 cm, plaquettes de crosse en bois quadrillé.
Crédit photo: aukro.cz
Un autre (numéro C.P.Z 69):
Crédit photo: Lucien Paris
Revolver Chamelot Delvigne, fabriqué par Pirlot frères, simple et double action, canon octogonal signé sur le pan droit: "CHAMELOT & DELVIGNE INON BÉE" et sur le côté gauche: "PIRLOT FRÈRES À LIÈGE", calibre 9 mm (ou 380); carcasse gravée: "C. P. Z. 69"; barillet poinçonné de Liège; finition bleuie; plaquettes de crosse en noyer quadrillées; longueur 24 cm. Belgique, Liège.

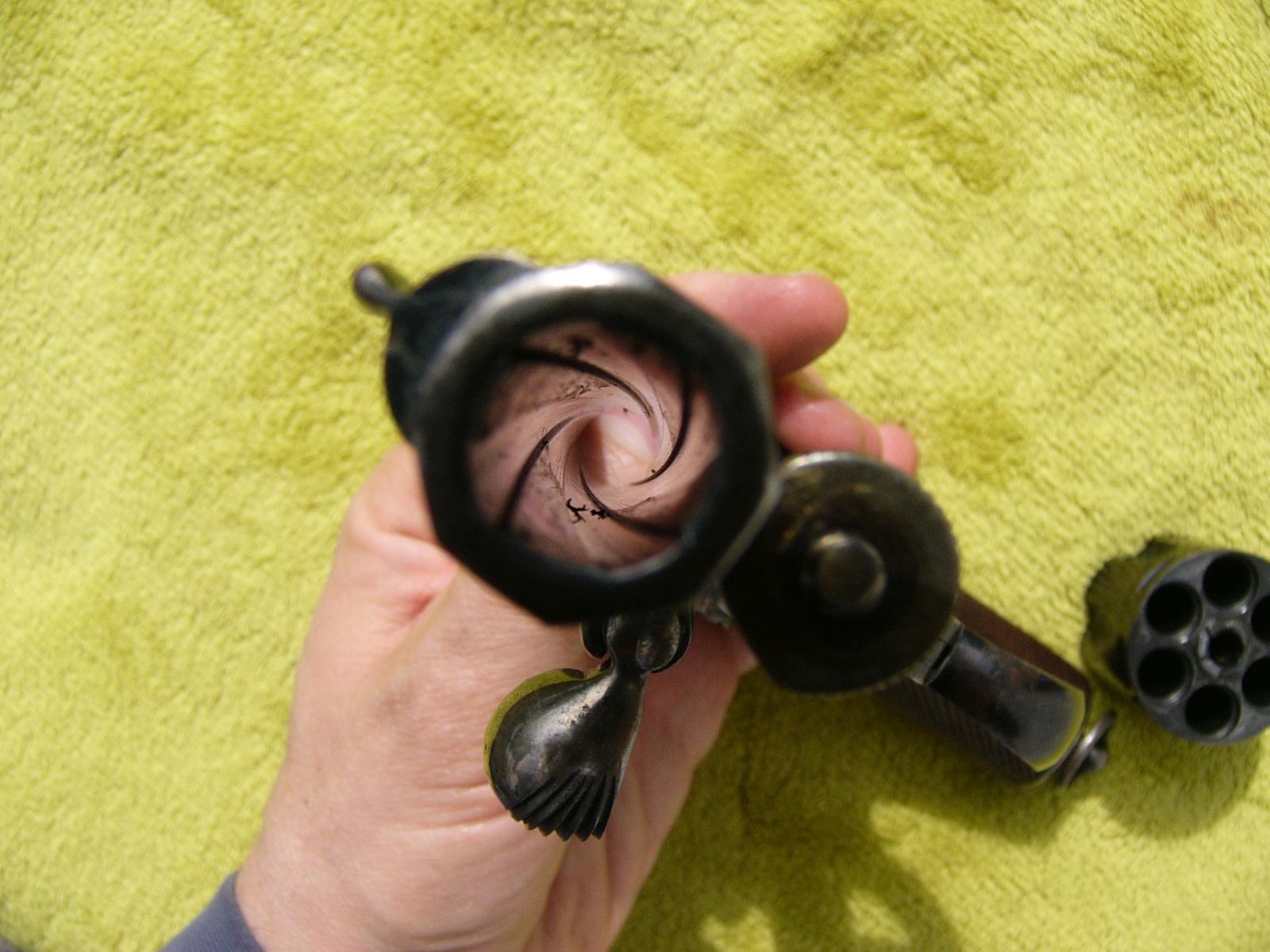

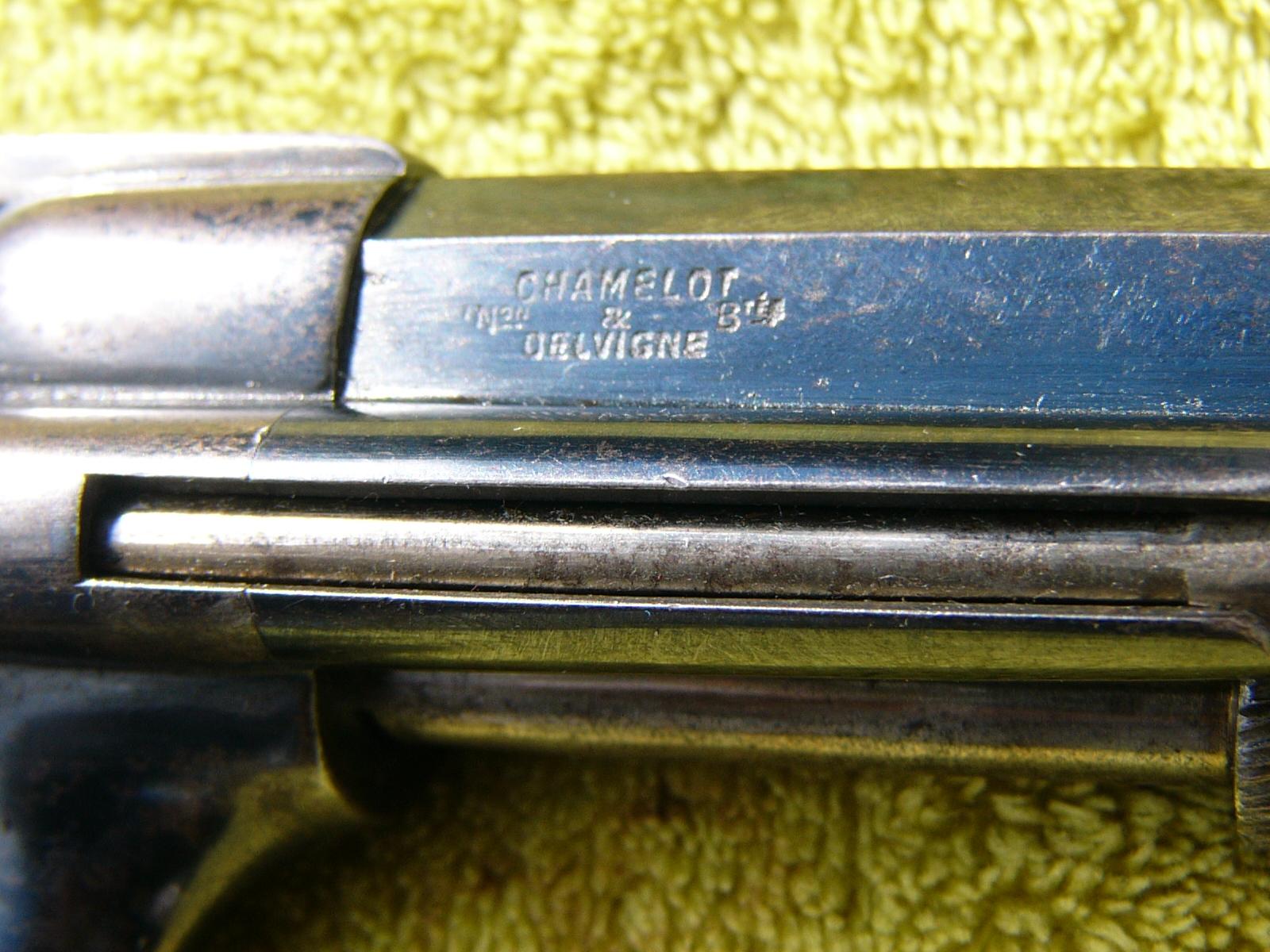

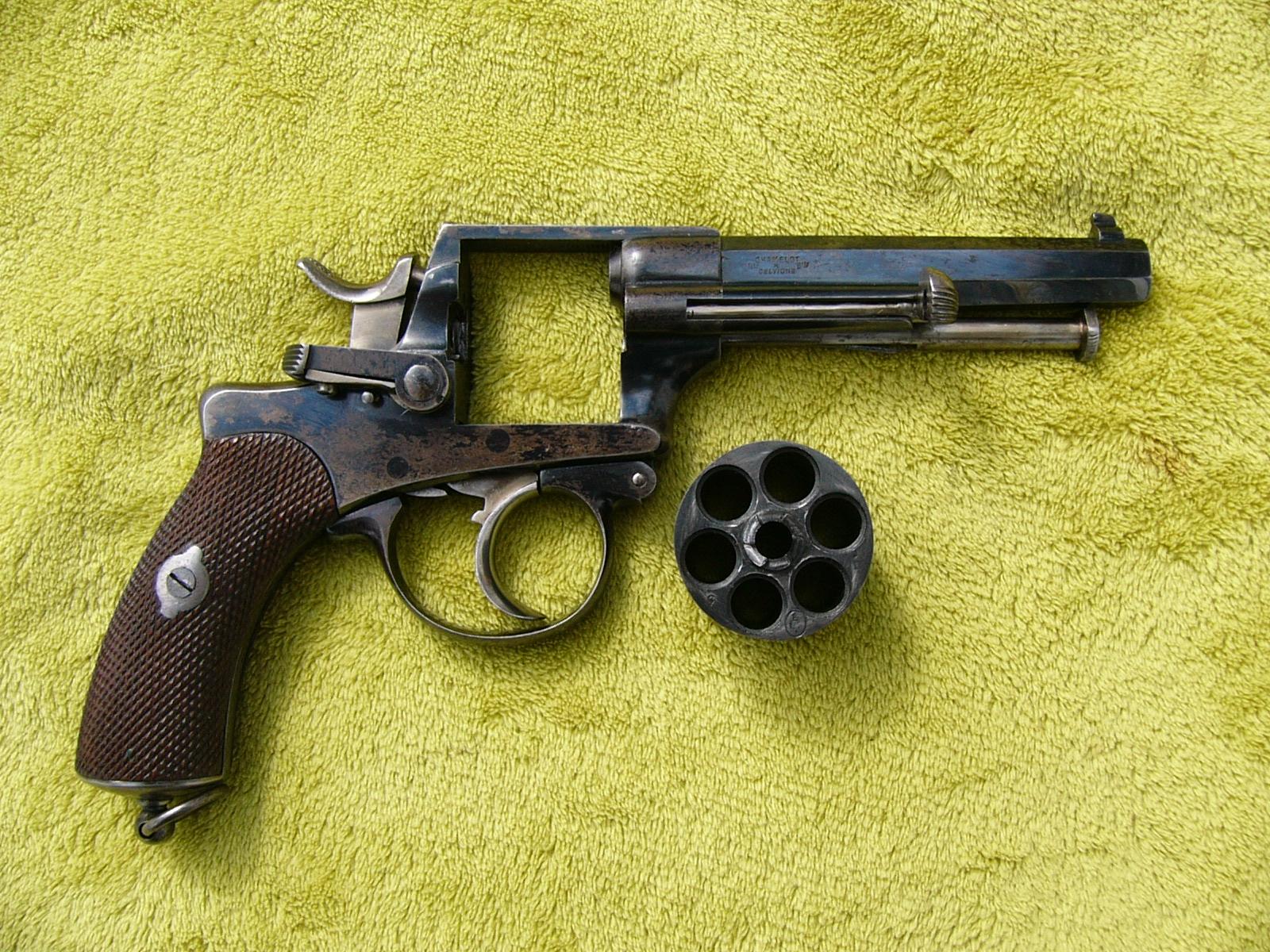

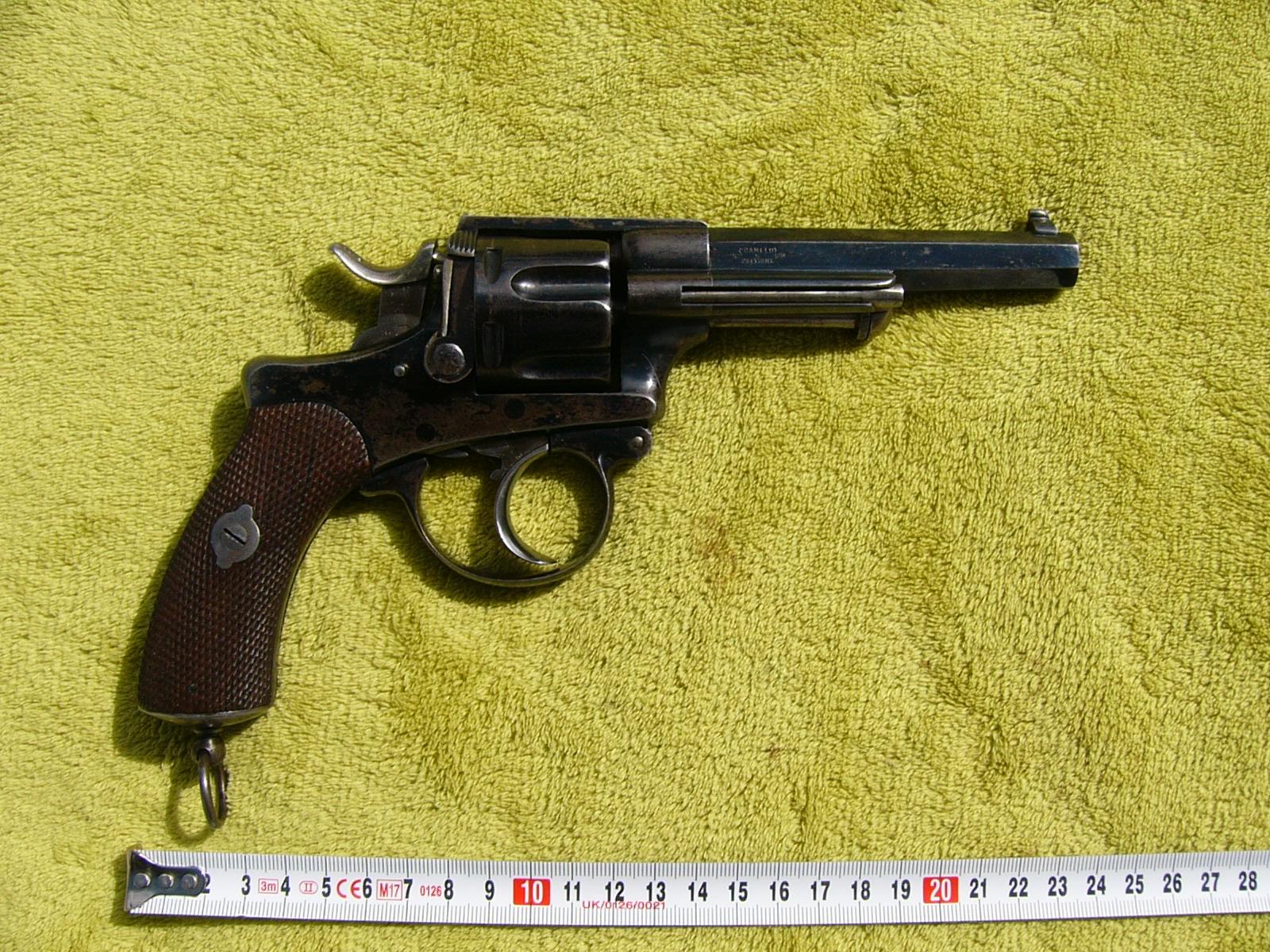

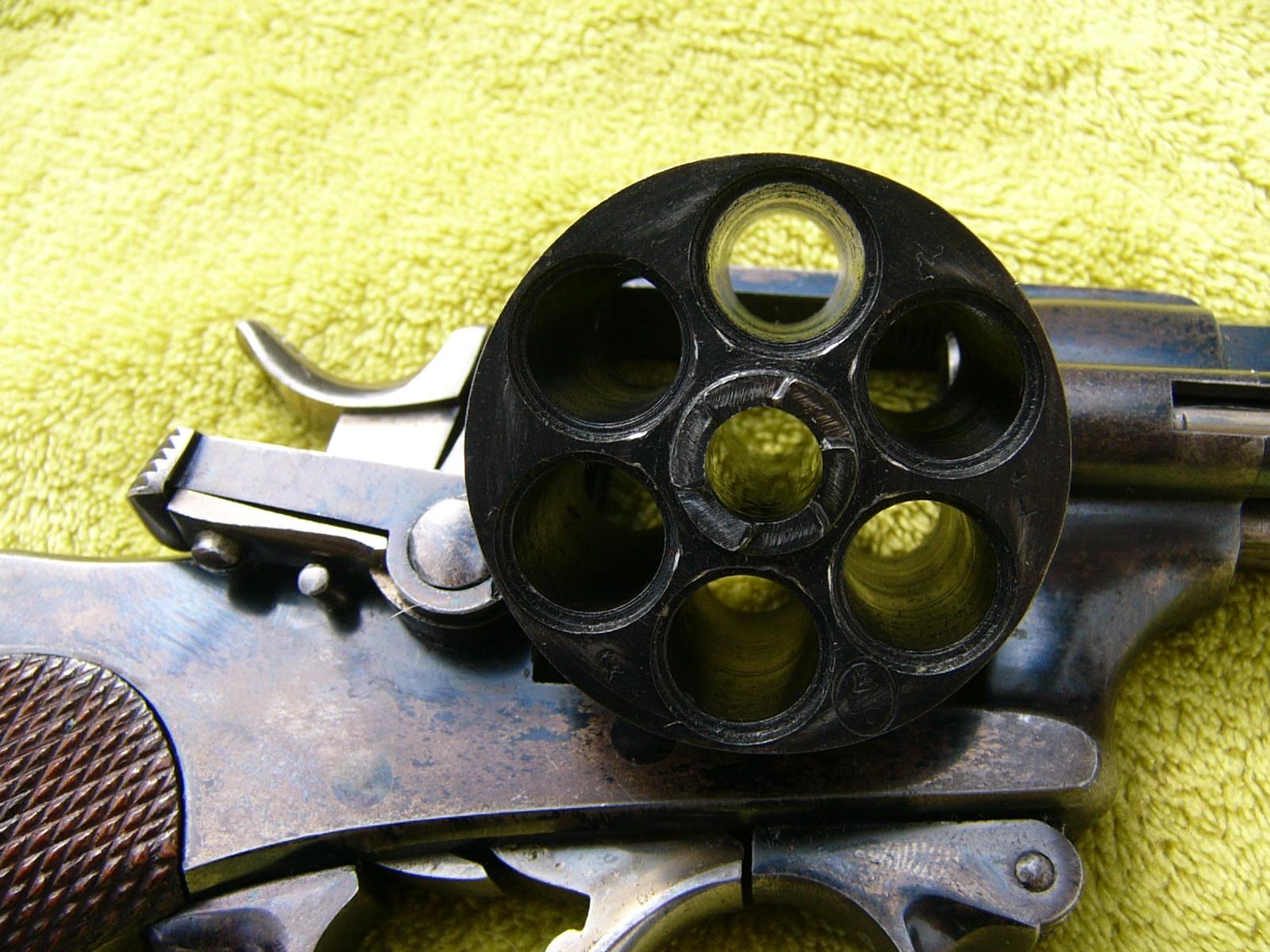

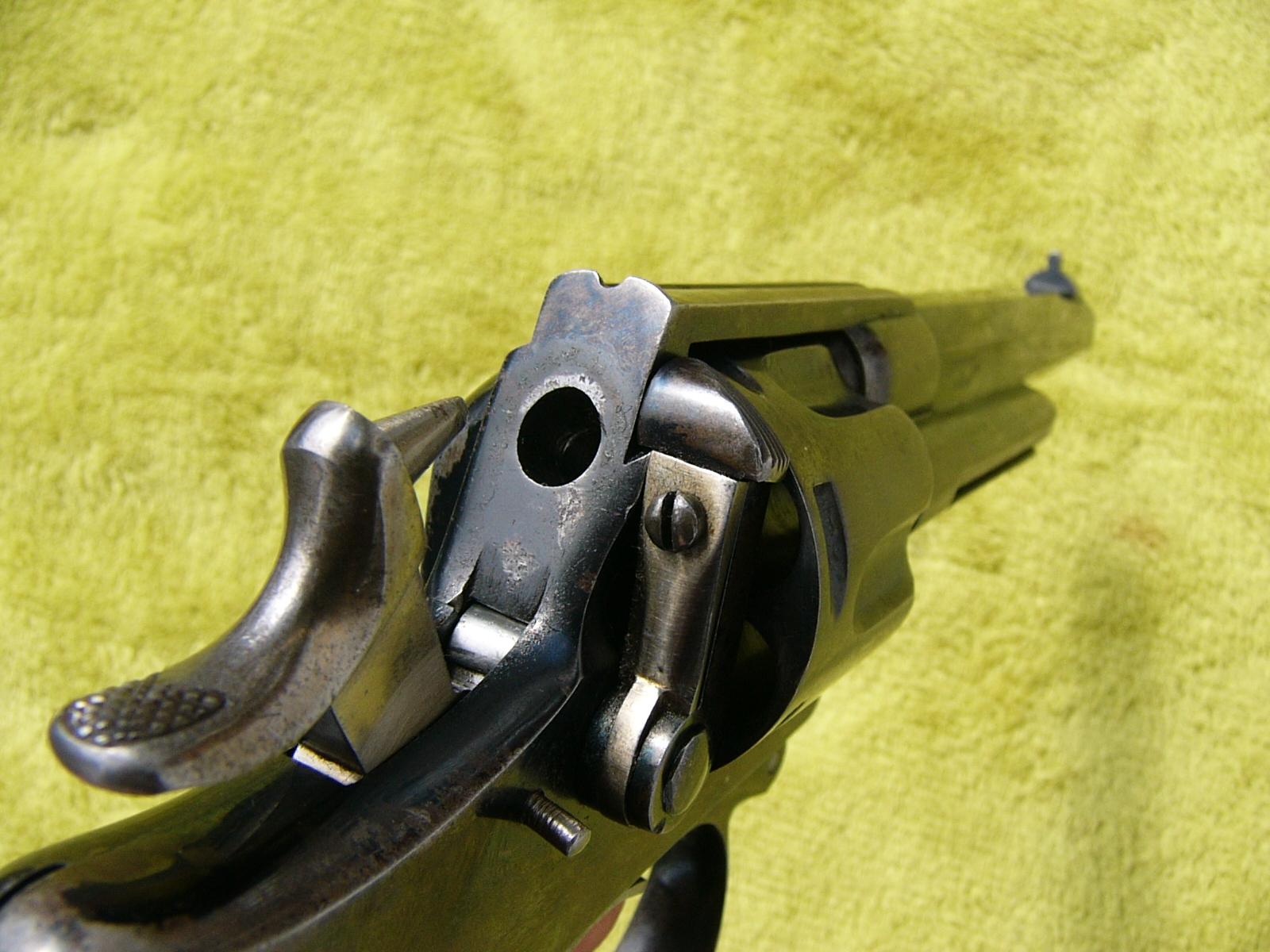

Un troisième, sans marquage de la police cantonale de Zurich, dans le même calibre (calibre 380):
Crédit photo: aukro.cz
