La rencontre de Jean Chamelot et Henri-Gustave Delvigne: une prolifération de brevets
Entre 1862 et 1869, les inventeurs du revolver modèle 1873 et de ses dérivés, Jean Chamelot et Henri-Gustave Delvigne déposent plusieurs brevets, dans le but d'améliorer un revolver, qui aura une future vocation militaire.
Ces premiers brevets débouchent, dès 1864, sur un modèle qui fera forte impression à la Commission d'armement de Vincennes de 1867, dirigée par la Général Bentzmann: le revolver modèle 1862 (ou revolver n°8), aussi appelé "Gaucher", en raison de son chargement par la droite du bouclier, contrairement à la quasi majoritée des armes de poings européennes.
Le revolver Chamelot et Delvigne Gaucher
Il s'agit d'un gros revolver prévu pour la cartouche à broche de 12mm, mais on peut le rencontrer dans un calibre plus petit (9 ou 7 mm à broche).
Les brevets des revolvers Chamelot et Delvigne 1er type et "Gaucher"

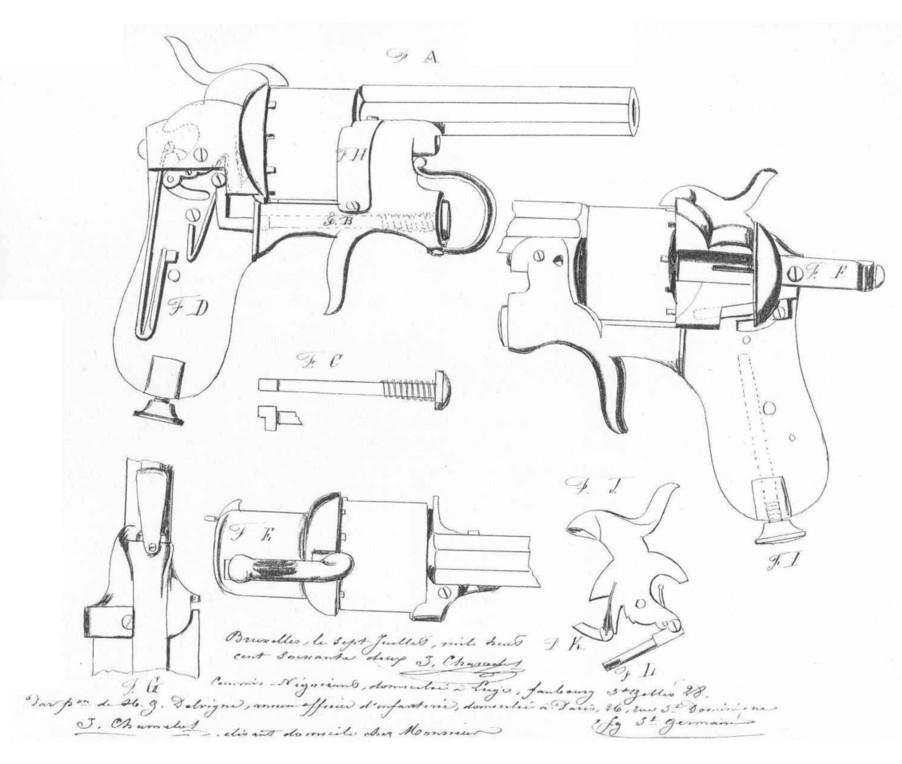

Brevet 12861, du 7 Juillet 1862
Le 7 juillet 1862, le brevet n°12 861 est enregistré à Bruxelle. Les dessins accompagnat ce brevet sont déposés à l'office des brevets et sont signés: J. Chamelot, artisan, résidant à Liège et Henry Gustave Delvigne, officier d'infanterie, résidant Paris. J. Chamelot résidant actuellement chez Monsieur Fusnot à St. Gilles près de Bruxelles.
Il s’agit du brevet du premier revolver Chamelot & Delvigne.
Brevet pour un revolver de poche en calibre 7mm à broche, avec carcasse et barillet en bronze et en acier.
La forme du revolver est inhabituelle, mais le mécanisme à déjà été breveté en 1858 par Joseph Chaineux (à Wandre).

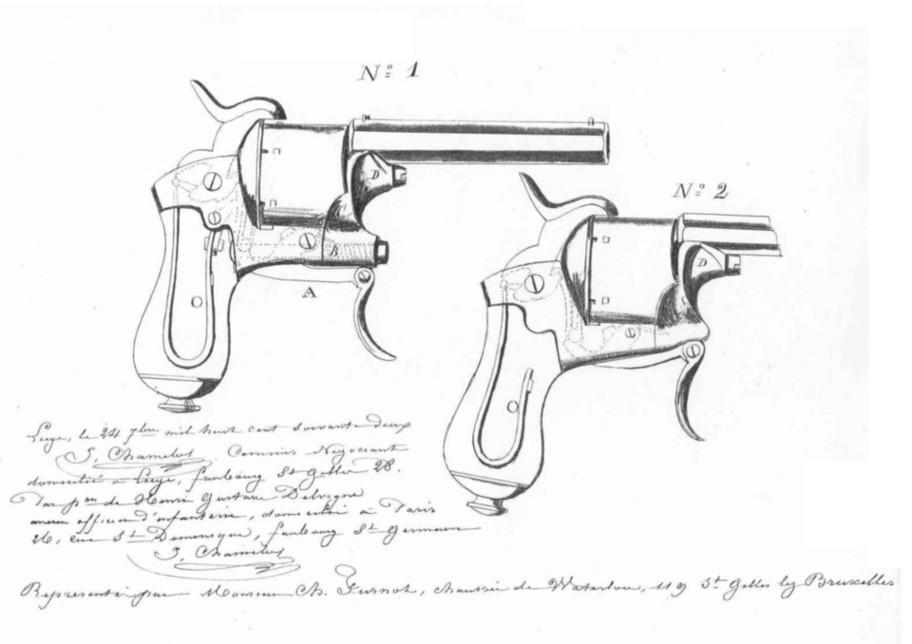

Brevet 13241, Septembre ou Octobre 1862
Ce 2e brevet apporte une amélioration de l’arme du premier brevet, et propose deux versions d’une même arme, avec le même mécanisme.

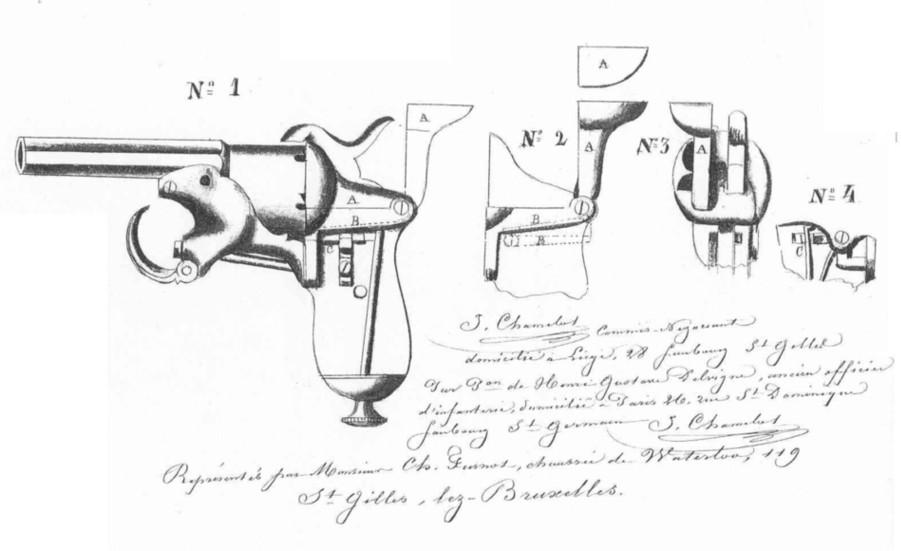

Brevet 13658, Décembre 1862
Un 3e brevet, de Décembre 1862, concerne l’amélioration de la portière, qui ne coulisse plus vers l’arrière, mais est désormais sur un axe vissé à l'arrière de la carcasse, et maintenue par un ressort.
Une variation de ce brevet a pu être observée, entre Janvier et Février 1863.

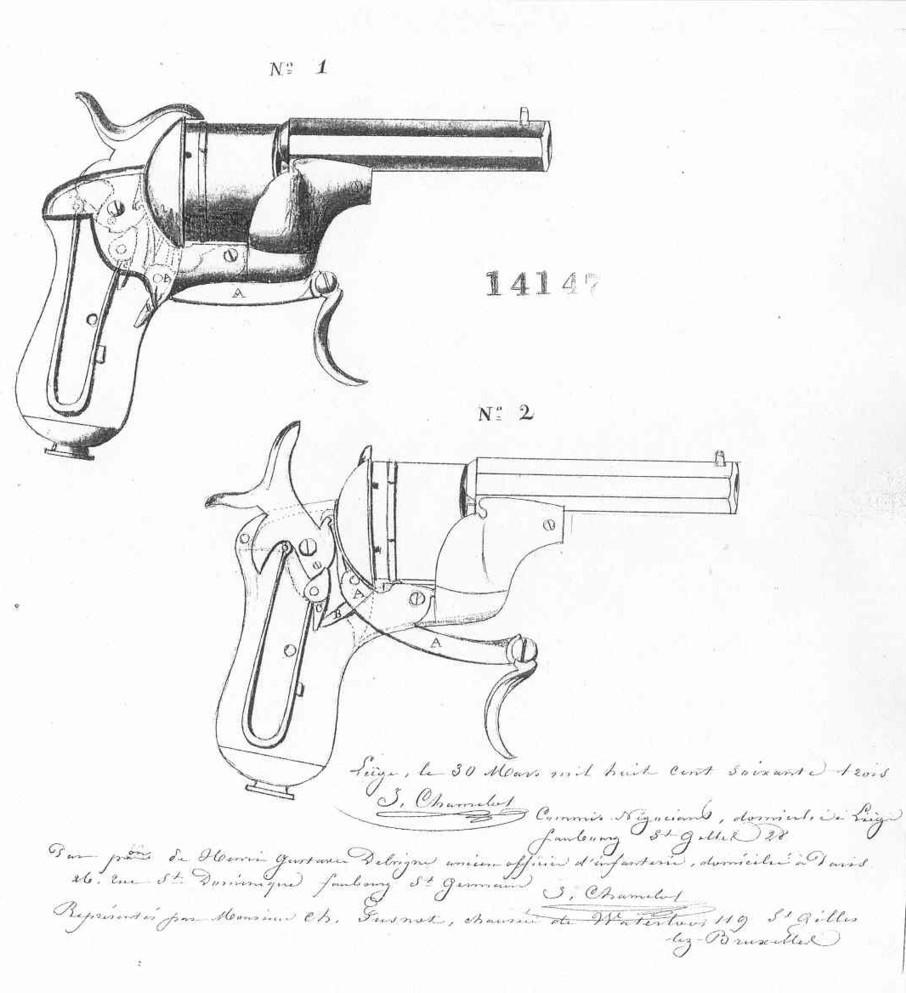

Brevet 14147, du 30 Mars 1863
Un 4e brevet, délivré le 15 avril 1863, pour prendre date 1e avril 1863, simplifie le mécanisme de ce petit revolver.
Le revolver perfectionné est à six coups et à double mouvement, c’est-à-dire que le mouvement de rotation s’opère, soit par la pression continue du doigt sur la détente-levier, soit en armant le chien à la manière ordinaire. La détente-levier est munie d’un appendice qui vient agir sur la queue de gâchette pour désarmer le chien.
Les améliorations consistent essentiellement dans la disposition particulière de la platine, combinée avec celle de la détente-levier, disposition par laquelle nous obtenons le double mouvement sans le secours de la tige-détente, tout en conservant l’avantage que présente I avancement du point d’action sur la détente.
Une variation de ce brevet a pu être observée, entre entre avril et août 1863.

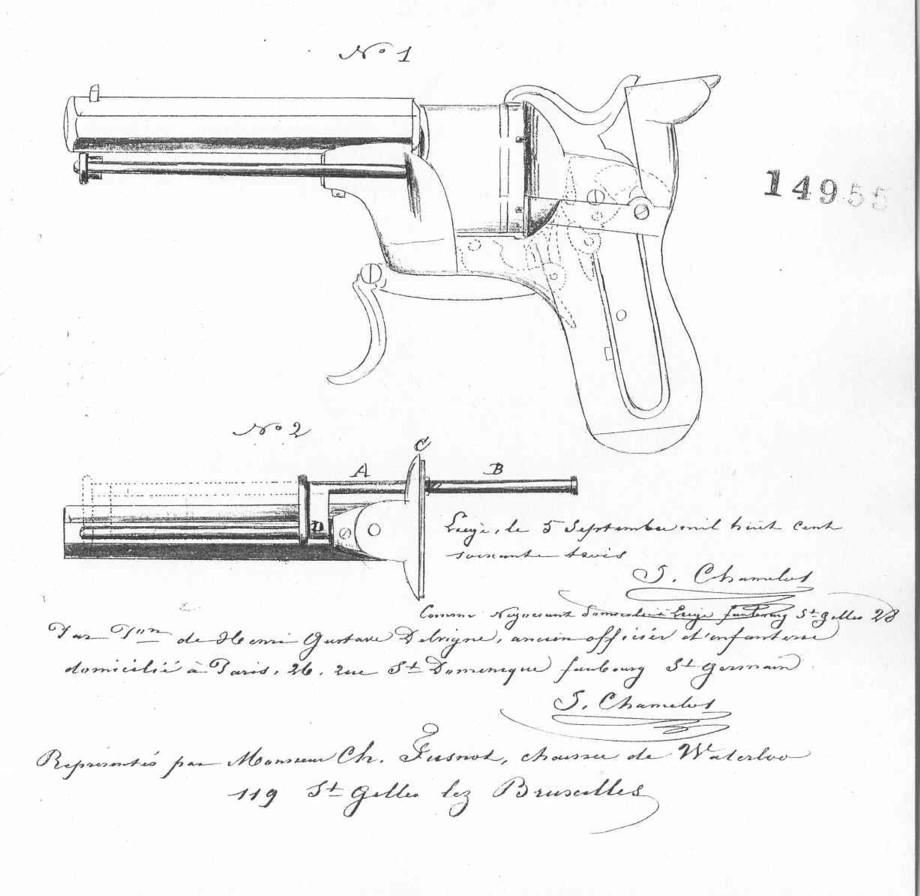

Brevet 14955, du 7 Septembre 1863
Un 5e brevet additionnel, du 7 Septembre 1863, porte sur l'ajout d'une baguette éjectrice.
Le perfectionnement consiste à remplacer la baguette destinée à décharger le revolver ou expulser les débris des cartouches (et qui se trouvent vissée dans la crosse) par une autre baguette dont la partie cylindrique peut pénétrer dans le barillet ou remonter à sa surface guidée par un anneau, réservé à la partie inférieure du canon, lorsque, pour opérer son action elle glisse sur une tige d'acier, formant en quelque sorte le prolongement de celle sur laquelle tourne le barillet, au moyen d'un autre anneau adhérent à la tête même de la baguette.
Brevet 16152, du 5 Mai 1864: Revolver n°8, ou Gaucher
6e brevet, déposé le 5 Mai 1864. Il concerne le Revolver Chamelot & Delvigne Modèle 8 à broche, dit "Gaucher".
Ce revolver, conçu pour tirer la cartouche de 12mm à broche (cartouche adoptée par la marine Française depuis 1858) est donc plus imposant que son prédécesseur.
La came de blocage du barillet est reliée, par une de ses extrémités, a une griffe qui s’accroche au barillet, et de l’autre côté on trouve une encoche, qui vient s’accrocher dans le pied du chien. Ainsi, le barillet est fermement bloqué lorsque le chien s’abat.
Brevet 18901, du 14 Décembre 1865
Le 7e brevet de Chamelot & Delvigne apporte une évolution au Modèle 8, en modifiant la portière et le bouclier, derrière le barillet.
Revolver connu comme le Modèle 9.

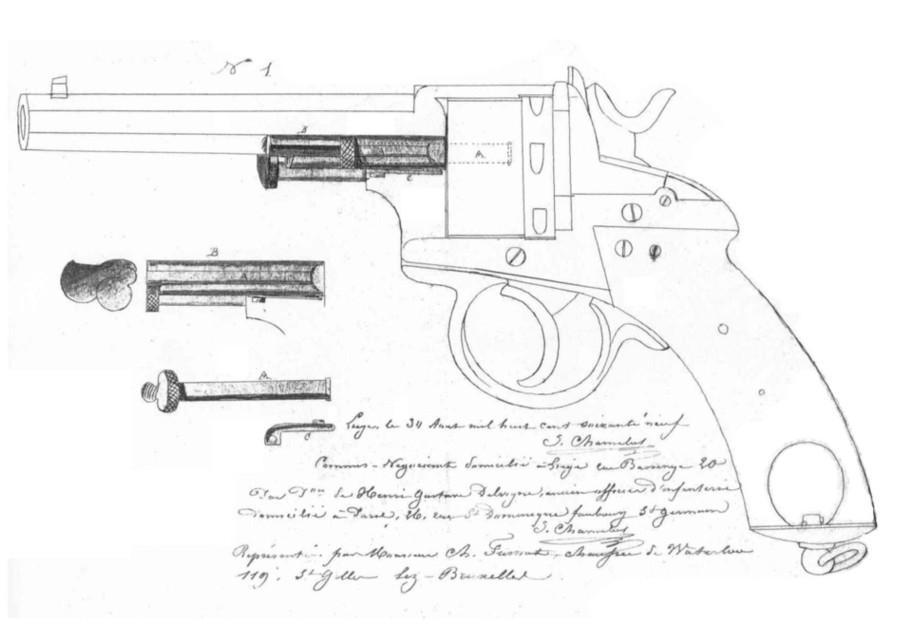

Brevet 26250, du 31 Août 1869
Le brevet n°26250, du 31 Août 1869, apporte des modifications à la baguette d'éjection, et se rapproche fortement des modèles 1871 et 1872.
Revolver Chamelot Delvigne Modèle 8 à broche, dit "Gaucher", prix de tir
Revolver signé "Chamelot et Delvigne": Invention Chamelot & Delvigne Breveté, en calibre 9mm à broche, dit "Modèle Gaucher".
Brevet 16152 du 5 mai 1864.
Les parties métalliques sont gravées de motifs de rinceaux. La crosse en ébène est gravée également.
Il s'agit d'une Arme de récompense:le revolver est marqué sur le pan supérieur du canon : "Ecole Normale de Tir. Année 1868. 4ème prix d'Ensemble donné par l'Ecole à Mr Broc Sergent Major au 46e".
Crédit photos: Karl Benz
Arme similaire au brevet 16152 du 5 mai 1864 pour le Revolver Chamelot & Delvigne Modèle 8 à broche.

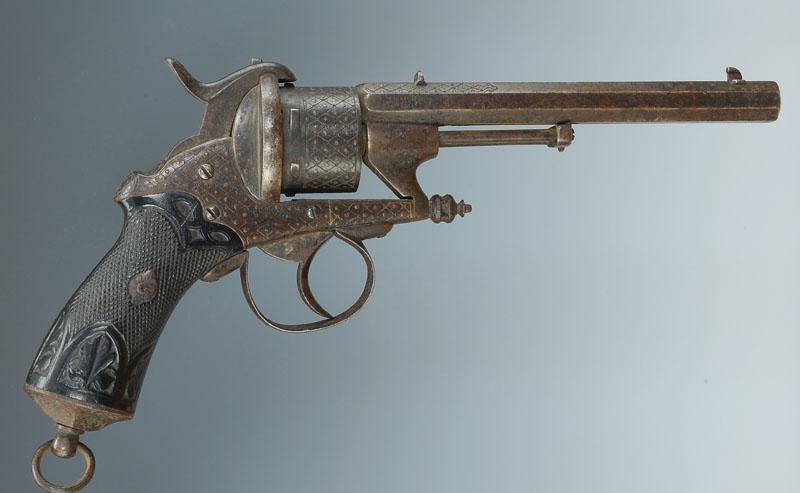

Revolver Chamelot Delvigne Modèle 8 à broche, dit "Gaucher", modèle de luxe
Revolvers Chamelot-Delvigne modèle Gaucher, de luxe: arme bronzée et quadrillée barillet avec rainures.
Revolver Chamelot Delvigne n°8 à broche, dit "Gaucher"
Revolvers Chamelot-Delvigne modèle Gaucher, à cartouches à broche.
Revolver Chamelot Delvigne à broche, dit "Gaucher", évolution
Revolver modèle "Gaucher" avec quelques évolutions:
- rail de baguette
- vis et verouillage de portière différent
- Accès au mécanisme simplifié
Ce revolver possède le marquage Pirlot Frères et Chamelot & Delvigne Breveté.
Modèle proche des 2 armes testées par le Général Bentzmann en 1867.
Ce dernier modèle de revolver Gaucher ressemble fort au brevet du 31 Août 1869, et il préfigure les Chamelots & Delvigne modèles 1871 et 1872.
